DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
L'amplificateur
ne s'allume pas.
LED = ÉTEINTE
(ni Rouge, ni
Verte)
• Pas de courant +12 V
sur le fil d'alimentation.
• Vérifiez les fusibles et les branchements à la batterie.
• Câble de télécommande
non alimenté
• Vérifiez les connexions d'allumage de la télécommande à
l'unité principale.
• Fusible cassé • Remplacez le fusible par un autre présentant les mêmes
type et ampérage.
• Pas de connexion à la
masse
• Vérifiez que le câble de masse est correctement branché à
l'amplificateur et à la carrosserie ou au châssis du véhicule.
L'amplificateur
ne fonctionne
pas, LED d'état )
= Rouge.
• L'amplificateur est trop
chaud.
• Déplacez l'amplificateur dans un endroit ventilé.
• Éteignez l'unité principale.
• Fils des haut-parleurs en
court-circuit.
• Vérifiez qu'aucun fil des haut-parleurs n'est en contact avec
un autre fil ou le châssis du véhicule.
Pas de son
LED = Verte
• Signal RCA • Vérifiez le branchement RCA sur l'unité principale.
• Commande de gain non
configurée
• Assurez-vous d'avoir configuré la commande du niveau de
gain de l'amplificateur.
• Unité principale • Vérifiez le niveau du volume de l'unité principale.
• Amplificateur • Vérifiez l'ensemble des branchements d'alimentation, de
télécommande et de masse.
• Haut-parleurs • Vérifiez que les haut-parleurs sont correctement branchés.
• Contrôlez l'absence de court-circuit au niveau des haut-
parleurs.
+
-
+
-

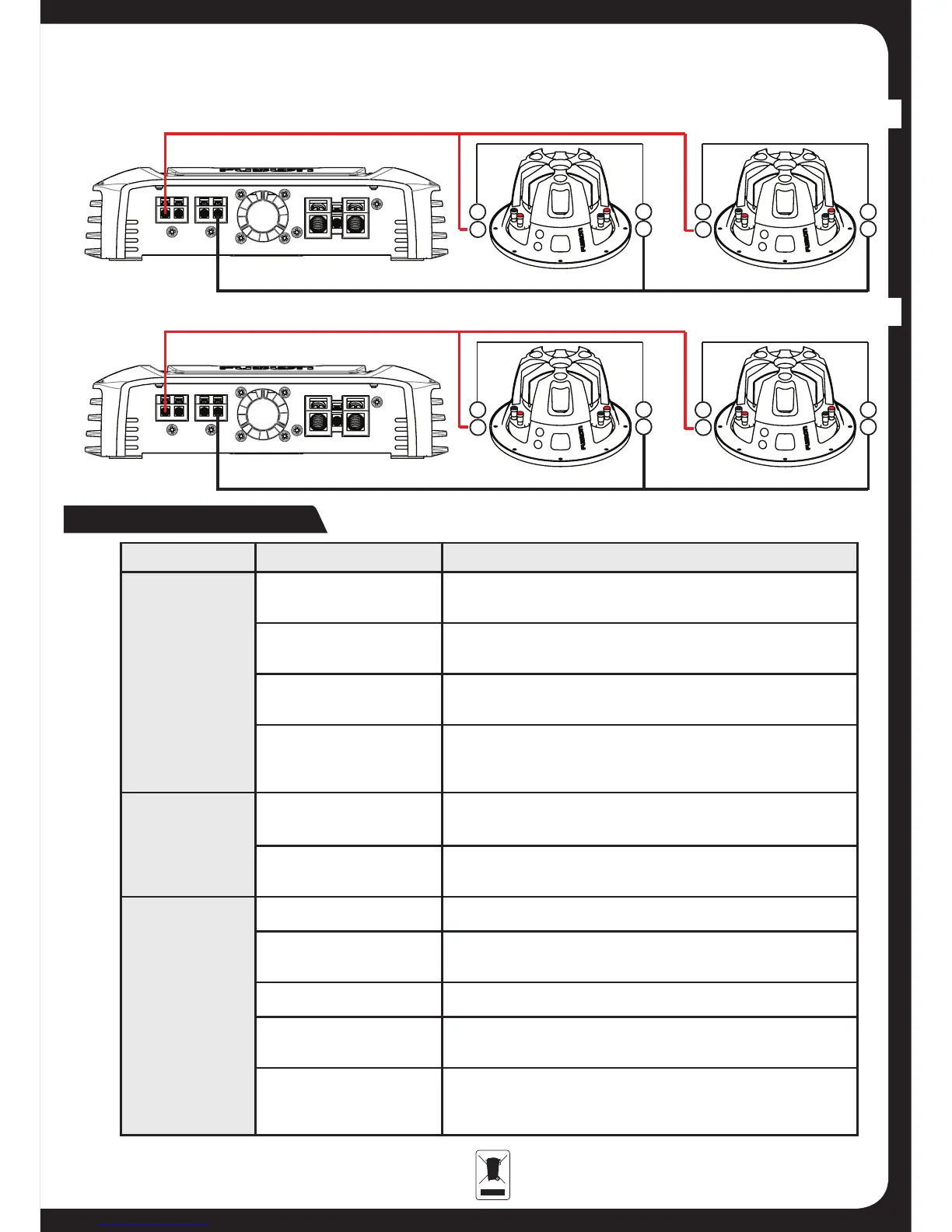

DUAL 4 OHM
POSITIVE
NEGATIVE
+
-
+
-
NEGATIVE
POSITIVE
+
-
DUAL 2 OHM VOICE COILS WIRED
IN SERIES = 4 OHM
+
-
+
-
DUAL 2 OHM VOICE COILS WIRED
IN SERIES = 4 OHM
2 X 4 OHM CONFIGURATION
WOOFERS IN PARALLEL = 2 OHM
+
-
+
-
+
-
+
-
POSITIVE
NEGATIVE
+
-
DUAL 4 OHM VOICE COILS WIRED
IN SERIES = 8 OHM
+
-
+
-
DUAL 4 OHM VOICE COILS WIRED
IN SERIES = 8 OHM
2 X 8 OHM CONFIGURATION
WOOFERS IN PARALLEL = 4 OHM
+
-
CONFIGURATION 2 x 4 OHMS
SUBWOOFERS EN PARALLÈLE = 2 OHMS
CONFIGURATION 2 x 8 OHMS
SUBWOOFERS EN PARALLÈLE = 4 OHMS
DOUBLE BOBINE 2 OHMS
BRANCHÉE EN SÉRIE = 4 OHMS
DOUBLE BOBINE 4 OHMS
BRANCHÉE EN SÉRIE = 8 OHMS
DOUBLE BOBINE 2 OHMS
BRANCHÉE EN SÉRIE = 4 OHMS
DOUBLE BOBINE 4 OHMS
BRANCHÉE EN SÉRIE = 8 OHMS
POSITIF
POSITIF
NÉGATIF
NÉGATIF
