DÉBALLAGE
1. À l’aide des quatre coins de protection de l’emballage (deux
sur chaque côté), déposer délicatement la sécheuse sur son
côté gauche et retirer le morceau de mousse placé sous la
sécheuse pour l’expédition.
Pour ne pas endommager la sécheuse, ne
pas prendre prise sur le panneau de commande pour soulever
ou déplacer la sécheuse.
REMARQUE : Si la sécheuse doit être installée sous un comptoir,
le panneau du dessus peut être démonté pour l’installation.
2. Remettre la sécheuse à la verticale.
(122,2 cm)(122,2 cm)
(122,2 cm)(122,2 cm)
(122,2 cm)
VUE LATÉRALE
120,7 cm
(47 1/2 po)
OUVERTURE
DE LA PORTE
90°
TROU DE
VENTILATION À
PERFORER
FACULTATIF
68,6 cm
(27 po)
11,1 cm
(4 3/8 po)
9,5 cm
(3 3/4 po)
PORTE RÉVERSIBLE
La sécheuse est conçue de façon à ce que l’ouverture de la
porte puisse être inversée en tout temps sans que des pièces
additionnelles ne soient requises. L’inversion de la porte requiert
le transfert des charnières au côté opposé du boîtier.
Pour inverser l’ouverture de la porte:
1. Ouvrir la porte de la sécheuse. Retirer les quatre bouchons
de trous de vis du côté gauche de la porte. Les laisser à
proximité pour installation future. NOTA : Un couteau à mas-
tic en plastique peut s’avérer nécessaire pour retirer les
bouchons de trous de vis. Veiller à ne pas égratigner la
peinture.
2. Retirer les quatre vis fixant les charnières de la porte au
panneau avant de la sécheuse (voir ci-dessous). NOTA :
Retirer d’abord une vis dans chacune des deux charnières.
Tenir la porte fermement avant de dévisser les deux dernières
vis.
3. Tourner la porte à un angle de 180° et reposer les charnières
de porte au panneau avant de la sécheuse avec les quatre
vis.
4. Poser les quatre bouchons de trous de vis du côté droit de la
porte.
VUE ARRIÈRE

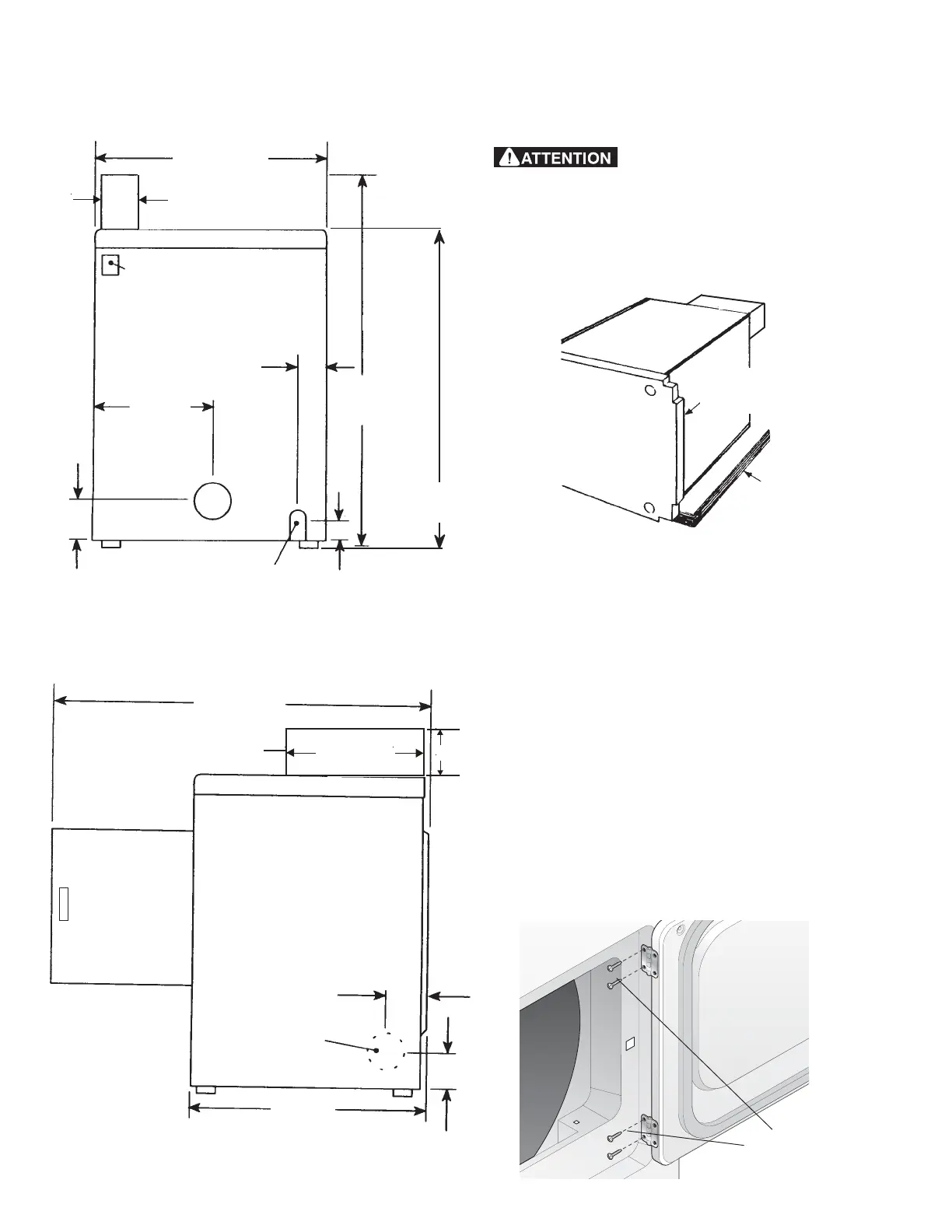

DIMENSIONS DE L'EMPLACEMENT
MODELES AUTONOMES AVEC CONSOLE
SUPÉRIEURE
EMBALLAGE
MORCEAU
DE MOUSSE
DÉPOSER LES 4 VIS
(UNE DE CHAQUE
CHARNIÈRE D’ABORD)
BRANCHEMENT
ÉLECTRIQUE
6,5 cm
(2 9/16 po)
87,9 cm87,9 cm
87,9 cm87,9 cm
87,9 cm
34,4 cm
9,5 cm
(3 3/4 po)
2,54 cm (1 po)
BRANCHEMENT DU
TUYAU DE GAZ
0,96 cm (3/8 po)
DE DIAMÈTRE
(13 1/2 po)
68,3 cm
(26 7/8 po)
110,7 cm
(43 5/8 po)
(91,5 cm)(91,5 cm)
(91,5 cm)(91,5 cm)
(91,5 cm)
91,5 cm
(36 po)
17"
(43.2)
8"
(20.4)
43/8"
(11.2)
inch(cm)
inch(cm)
