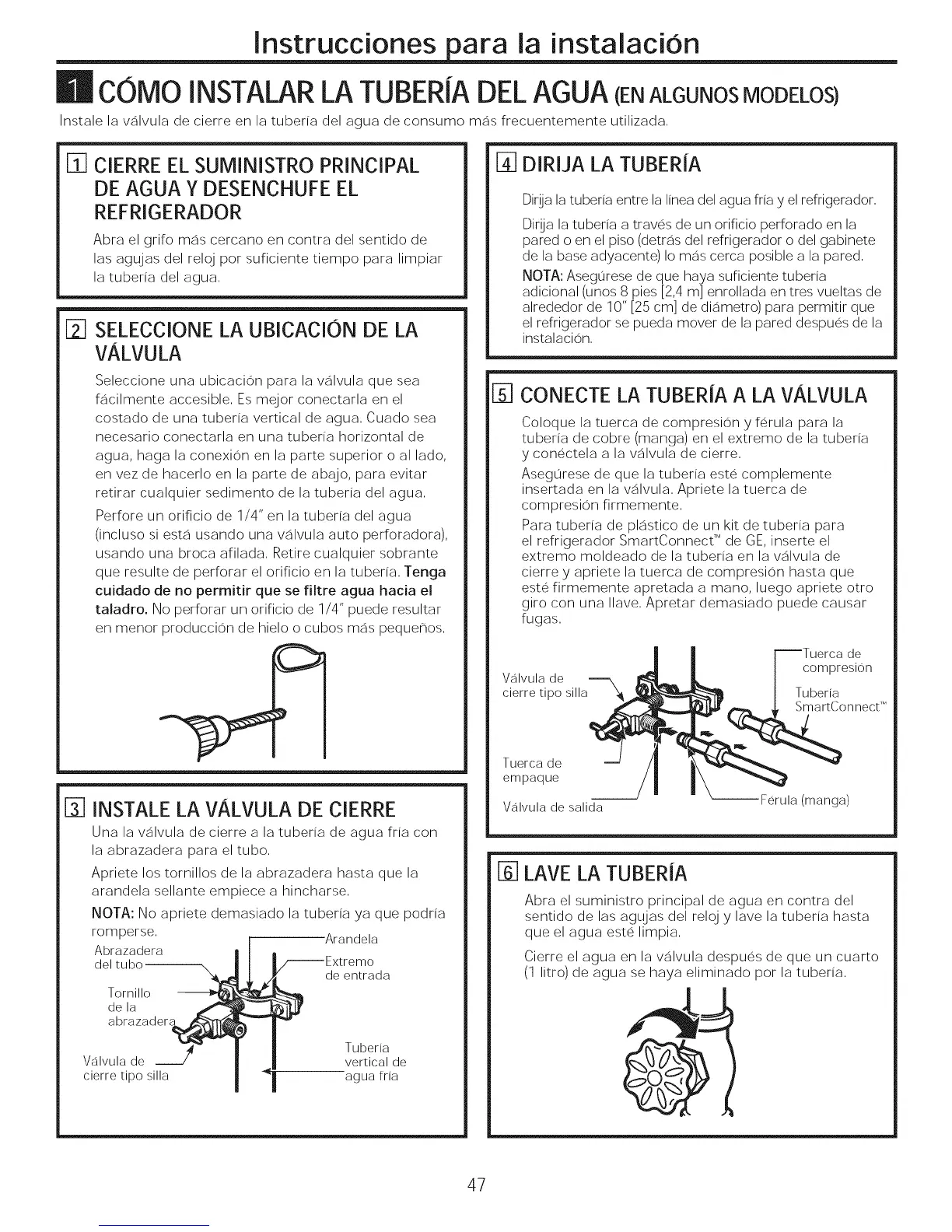

Instrucciones ara la instalacion
COMO INSTALARLA TUBERIADELAGUA (EN ALGUNOS MODELOS)
Instale la valvula de cierre on la tuberia del agua de consumo mas frecuentemente utilizada,
rll CIERRE EL SUMINISTRO PRINCIPAL
DE AGUA Y DESENCHUFE EL
REFRIGERADOR
Abra el grifo mas cercano en contra del sentido de
las agujas del reloj por suficiente tiempo para limpiar
la tuberia del agua,
r2]
SELECCIONE LA UBICACION DE LA
VALVULA
Seleccione una ubicacion para la valvula que sea
facilmente accesible, Es mejor conectarla en el
costado de una tuberia vertical de agua, Cuado sea
necesario conectarla en una tubefia horizontal de
agua, haga la conexion en la parte superior o al lado,
en vez de hacerlo en la parte de abajo, para evitar
retirar cualquier sedimento de la tuberia del agua,
Perfore un orificio de 1/4" en la tuberia del agua
(incluso siesta usando una valvula auto perforadora),
usando una broca afilada, Retire cualquier sobrante
que resulte de perforar el orificio en la tuberia, Tenga
cuidado de no permitir que se filtre agua hacia el
taladro. No perforar un orificio de 1/4" puede resultar
en menor produccion de hielo o cubos mas pequehos,
D INSTALE LA VALVULA DE CIERRE
Una la valvula de cierre a la tuberia de agua fria con
la abrazadera para el tubo,
Apriete los tornillos de la abrazadera basra que la
arandela sellante empiece a hincharse,
NOTA: No apriete demasiado la tuberia ya que podria
romperse,
Abrazadera
del t u bo --------------_
Tornillo 1
de la
abrazad_a_
Va]lvula de J
cierre tipo silla
Arandela
r----Extremo
de entrada
Tuberia
vertical de
agua fria
[4] DIRIJA LA TUBERiA
Dirija la tuberia entre la linea del agua fria y el refrigerador,
Dirija la tuberia a traves de un orificio perforado en la
pared o en el piso (detras del refrigerador o del gabinete
de la base adyacente)Io mas cerca posible a la pared,
BIOTA: Aseg0rese de que haya suficiente tuberia
adicional (unos 8 pies [2,4 m] enrollada en tres vueltas de
alrededor de 10" [25 cm] de diametro) para permitir que
el refrigerador se pueda mover de la pared despues de la
instalacion,
FS-]CONECTE LA TUBERiA A LA VALVULA
Coloque la tuerca de compresion y ferula para la
tuberia de cobre (manga) en el extremo de la tuberia
y conectela a la valvula de cierre,
Asegurese de que la tuberia este complemente
insertada en la valvula, Apriete la tuerca de
compresion firmemente,
Para tuberia de plastico de un kit de tuberia para
el refrigerador SmartConnect TMde GE, inserte el
extremo moldeado de la tuberia en la valvula de
cierre y apriete la tuerca de compresion hasta que
este firmemente apretada a mano, luego apriete otro
giro con una Ilave, Apretar demasiado puede causar
fugas,
V_Jlvula de
cierre tipo silla
de
compresion
Tuberia
SmartConnecC'
Tuerca de
empaque
Valvula de salida
_F6rula (manga)
[6] LAVE LA TUBERiA
Abra el suministro principal de agua en contra del
sentido de las agujas del reloj y lave la tuberia hasta
que el agua este limpia,
Cierre el agua en la valvula despues de que un cuarto
(1 litro) de agua se haya eliminado por la tuberia,
47
