GE GXSH40V User Manual

11
Sujetadores
Entrada
Salida
Anillo O
lubricado
Válvula de
Desviación Simple
Anillo O
Adaptador
Roscado
NPT de 1”
Adaptador de
Transpiración
NPT de 1”
(no incluido)
Tubería
Abrazadera
con Conexión
a Tierra
Espacio
libre de
1-1/2”
Drenaje por Suelo
Asegure la Manguera de
Drenaje de la Válvula sobre
el Drenaje por Suelo
Manguera de Desborde
del Salmuera Tanque*
Adaptador para
Desbordes
Abrazadera con
Conexión a Tierra
Agua
Acondicionada
Tubería de Agua Principal
Ensamble de
la Válvula de
Desviación
Transformador
de Conexión
Al Controlador
Adaptador de
la Manga de
Drenaje
Manguera de
Drenaje a la
Válvula*
*No conecte la manguera
de drenaje de la válvula del
suavizante de agua al desborde
del tanque de almacenamiento
de sal
NOTA: Consulte la sección “Requisitos
del Espacio Libre”.
Figura 6
Figura 7
Agua Dura
Entrante
Agua Dura
hacia Grifos
Externos
Cubierta
Superior
Salmuera
Tanque
(Almacenamiento
de Sal)
Sujetadores
Figura 8
NOTA: Asegúrese de que la turbina y el soporte estén firmemente
en sus lugares en la conexión de salida de la válvula. Sople hacia
el puerto de la válvula y observe que la turbina rote libremente.
• Retire el enchufe y el cable del embalaje plástico de la conexión de salida de la válvula.
Turbina
Conexión de salida de la válvula
Eje y soporte de la turbina
Enchufe plástico del embalaje
Alambre para hacer tierra
(no incluido)
Abrazadera
(no incluido)

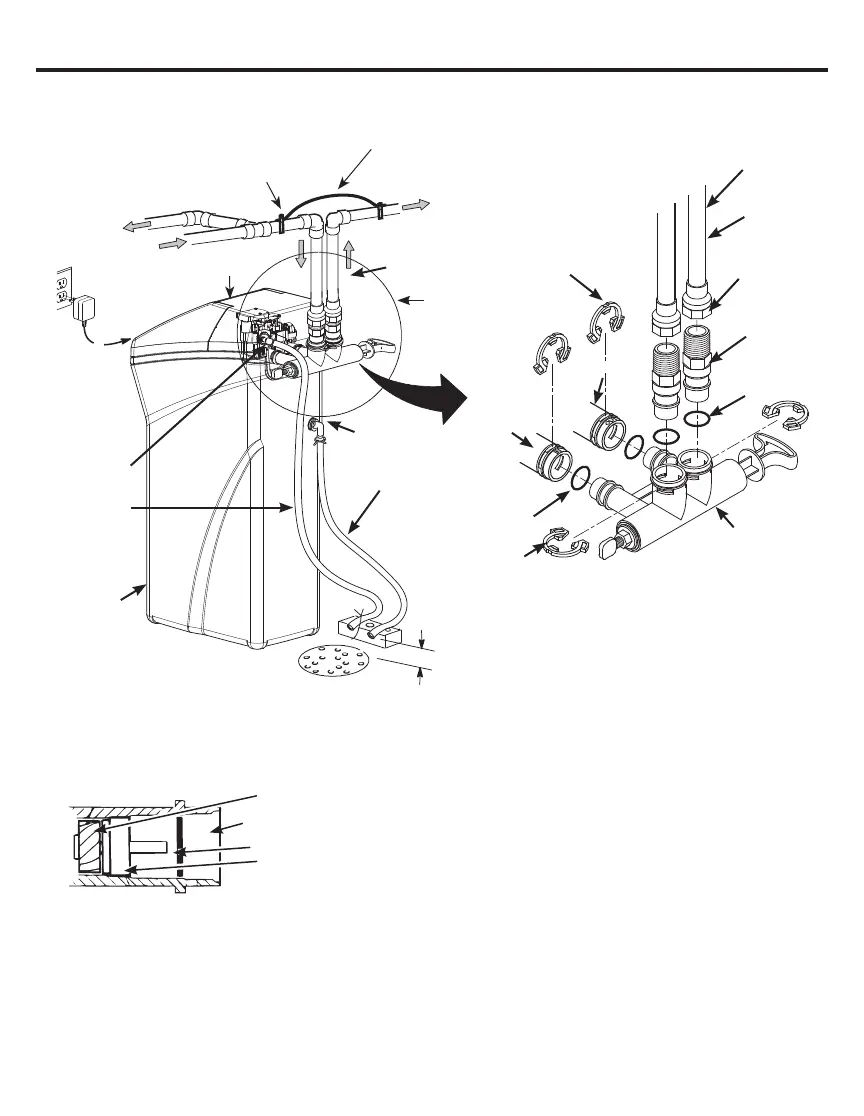

INSTALACIÓN TÍPICA
Instrucciones de Instalación
