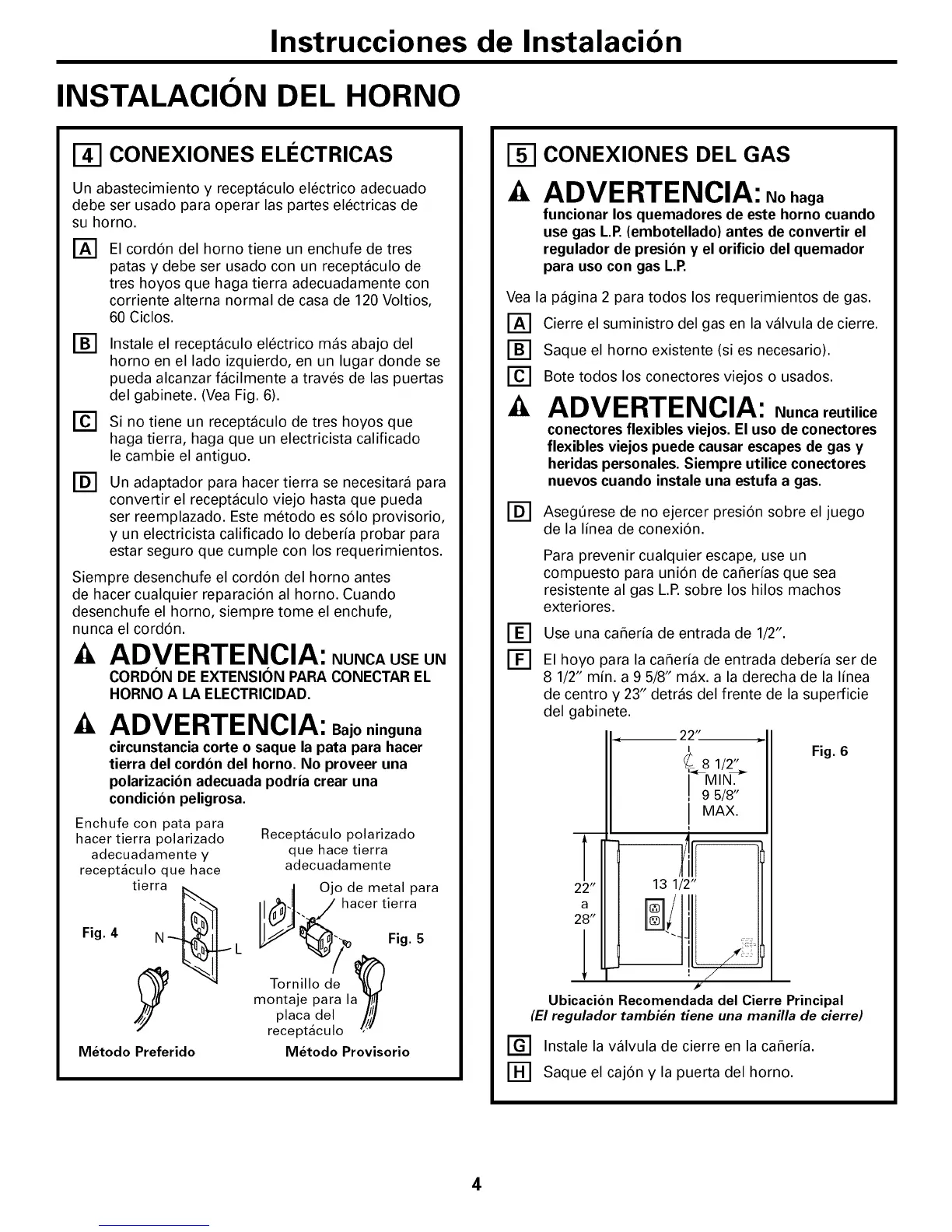

Instrucciones de Instalacion
INSTALACION DEL HORNO
CONEXIONES ELC:CTRICAS
Un abastecimiento y receptaculo electrico adecuado
debe ser usado para operar las partes electricas de
su homo.
r_ El cord6n del homo tiene un enchufe de tres
patas y debe ser usado con un receptaculo de
tres hoyos que haga tierra adecuadamente con
corriente alterna normal de casa de 120 Voltios,
60 Ciclos.
[]
[]
@
Instale el receptaculo electrico mas abajo del
homo en el lado izquierdo, en un lugar donde se
pueda alcanzar facilmente a traves de las puertas
del gabinete. (Vea Fig. 6).
Si no tiene un receptaculo de tres hoyos que
haga tierra, haga que un electricista calificado
le cambie el antiguo.
Un adaptador para hacer tierra se necesitara para
convertir el receptaculo viejo hasta que pueda
ser reemplazado. Este metodo es s61o provisorio,
y un electricista calificado Io deberfa probar para
estar seguro que cumple con los requerimientos.
Siempre desenchufe el cord6n del homo antes
de hacer cualquier reparaci6n al homo. Cuando
desenchufe el homo, siempre tome el enchufe,
nunca el cord6n.
ADVERTENClA: NuNcAUSEUN
CORDON DE EXTENSION PARACONECTAR EL
HORNO A LA ELECTRICIDAD.
ADVERTENCIA: Bajo ninguna
circunstancia corte o saque la pata para hacer
tierra del cordon del horno. No proveer una
polarizacion adecuada podria crear una
condicion peligrosa.
Enchufe con pata para
hacer tierra polarizado
adecuadamente y
receptaculo que hace
Fig. 4 tierN._Lra_ L
IVletodoPreferido
Receptaculo polarizado
que hace tierra
adecuadamente
Ojo de metal para
hacer tierra
Fig. 5
Tornillo de a._
montaje para I
placa del
receptaculo
Metodo Provisorio
CONEXIONES DEL GAS
ADVERTENCIA: Nohaga
funcionar los quemadores de este horno cuando
use gas L.P.(embotellado) antes de convertir el
regulador de presion y el orificio del quemador
para uso con gas L.P.
Vea la pagina 2 para todos los requerimientos de gas.
[]
r-cq
Cierre el suministro del gas en la valvula de cierre.
Saque el horno existente (si es necesario).
Bote todos los conectores viejos o usados.
ADVERTENCIA: Nuncareutilice
conectores flexibles viejos. El uso de conectores
flexibles viejos puede causar escapes de gas y
heridas personales. Siempre utilice conectores
nuevos cuando instale una estufa a gas.
[-_ Asegerese de no ejercer presi6n sobre el juego
de la Ifnea de conexi6n.
Para prevenir cualquier escape, use un
compuesto para uni6n de caflerfas que sea
resistente al gas L.P.sobre los hilos machos
exteriores.
Use una caflerfa de entrada de 1/2".
El hoyo para la caflerfa de entrada deberfa ser de
8 1/2" mfn. a 9 5/8" max. a la derecha de la Ifnea
de centro y 23" detras del frente de la superficie
del gabinete.
,_ 22" ,_
/
Fig.
6
8 1/2"
i_Mia. _
H 9 5/8)'
Ubica¢ion Recomendada del Cierre Principal
(Elregulador tambi#n tiene una manilla de cierre)
I-G-'] Instale la valvula de cierre en la caflerfa.
_] Saque el caj6n y la puerta del horno.
4
