26
1.1 DESEMPAQUE
Retire todo el material de empaque.•
Retire la caja separada de accesorios.•
Retire la caja del generador.•
1.1.1 CAJA DE ACCESORIOS
Revise todo el contenido (figura 1). Si alguna parte no se encuentra o
está dañada, ubique a un concesionario autorizado en el telf. 1-888-775-
6937.
El contenido incluye:
2 – Pasadores de eje • Filtro del Aceite•
2 – Espaciadores de ruedas • Filtro de aire •
2 – Pasadores de cabello • Bujía•
2 – Ruedas • Llave de bujías•
1 – Pata de marco • Toalla de taller•
2 – Pernos del marco • 2 – Arandelas del marco•
2 – Montajes de vibración • Chimenea de aceite•
4 – Tuercas de reborde• • Conector cargador adaptador de
12 voltios
2 botellas de 1 cuarto de galón de aceite SAE 30•

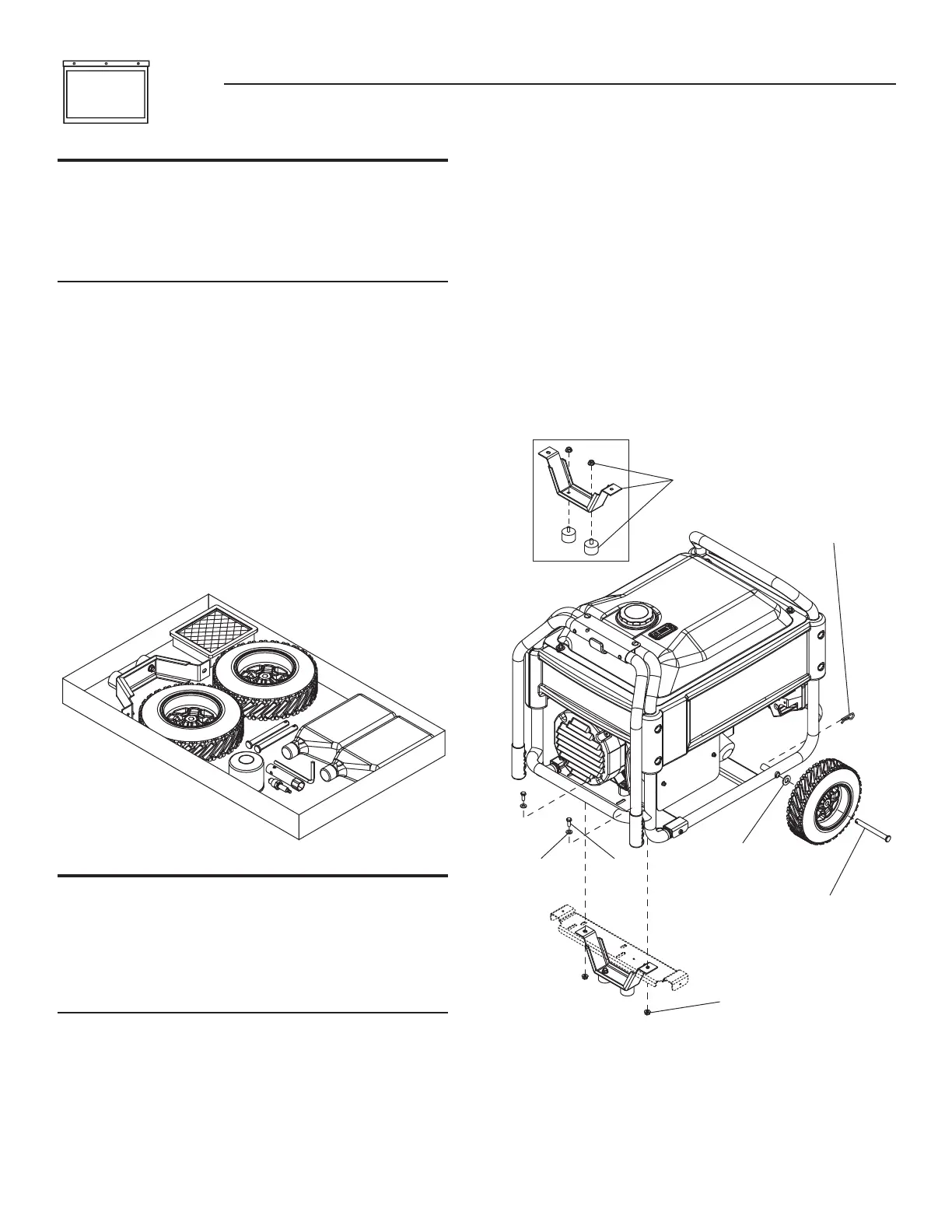

Figura 1 – Cajas de accesorios
1.2 ENSAMBLE
Lea el manual completo antes de intentar ensamblar u operar el
generador. El generador requiere algún ensamble antes de usarse. Si
se presentan problemas al ensamblar el generador, por favor llame a la
Generator Helpline al 1-888-775-6937.
1.2.1 ARMADO DE LA RUEDA Y LA PATA DEL MARCO
El kit de la rueda está diseñado para mejorar la portabilidad del generador.
Usted necesitará las siguientes herramientas para instalar la rueda:
Pinzas, llave de 1/2” (13mm) y llave de boca con dado de 1/2” (13mm).
NOTA:
El kit de ruedas no está diseñado para su uso en las pistas.
Consulte la figura 2 e instale las ruedas y la pata del marco como •
sigue:
Deslice el pasador de eje a través de la rueda, el espaciador de la• rueda
(arandela) y el marco.
Instale el pasador de cabello al pasador de eje para asegurar la rueda. •
Repita para el lado opuesto.
Asegure los montajes de vibración a la pata del marco con las tuercas •
de cierre incluidas.
Para instalar la pata del marco, • instale los pernos del marco a través de
las arandelas, el marco y la pata. Asegure con las tuercas de cierre.
Figura 2 – Rueda y pata
ENSAMBLAR
PATA DEL
MARCO
ASEGURAR RUEDA
Y EJE CON
PASADOR DE CABELLO
DESLIZAR EJE
A TRAVÉS DE LA
RUEDA Y EL ESPACIADOR
ESPACIADOR
(ARANDELA)
TORNILLO
DE MARCO
ARANDELA
DE MARCO
TUERCA DE
REBORDE
CALIENTE
Sección 1 – Información General
Sistema de generador portátil
INFORMACIÓN
GENERAL
