10 Manuel du propriétaire de générateur portatif
2. Insérez la goupille fendue (F) à travers la
goupille d’essieu (E). Pour bloquer les
goupilles fendues en place, pliez leurs lan-
guettes vers l’extérieur.
Installez les pieds du châssis et les butées en
caoutchouc comme suit :
1. Faites coulissez les boulons à tête hexa-
gonale (L) dans la butée en caoutchouc
(D), puis dans le pied du châssis (C) (s'ils
ne sont pas pré-assemblés).
2. Faite coulissez les boulons à tête hexago-
nale (K) dans les trous du longeron du
châssis.
3. Faites coulisser le pied du châssis (C) sur
les boulons à tête hexagonale (K). Instal-
lez les écrous de blocage à embase (J).
.

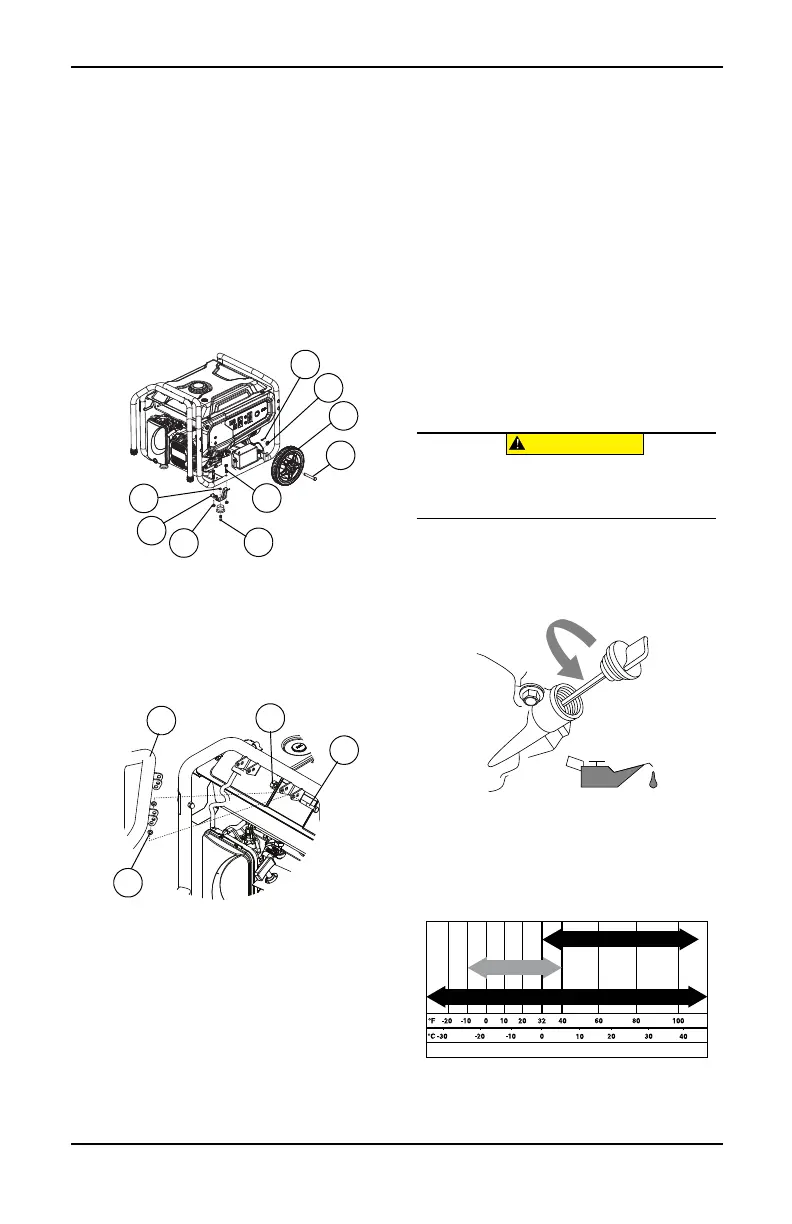

Figure 2-9. Montage des roues et du châssis
Voir Figure 2-10.
Installez la poignée comme suit :
1. Faites coulisser les boulons longs (K) dans
le support de poignée et dans la poignée
(A). Installez les écrous hexagonaux (J).
Figure 2-10. Montage de la poignée
Raccordement des câbles de la
batterie (démarrage électrique
uniquement)
L’appareil est expédié avec les câbles de bat-
terie débranchés.
Pour les brancher, vous aurez besoin de deux
clés polygonales de 8 mm. Voir Figure 4-5.
1. Coupez les attaches retenant les câbles
de batterie et retirez le couvercle rouge
des bornes de la batterie.
2. Commencez par raccorder les câbles
rouges à la borne positive (+) de la batte-
rie à l’aide du boulon et de l’écrou fournis.
3. Assurez-vous que les raccords sont bien
fixés et faites glisser la gaine en caout-
chouc par-dessus la borne positive (+) de
la batterie et les fixations.
4. Raccordez ensuite les câbles noirs à la
borne négative (-) de la batterie à l’aide du
boulon et de l’écrou fournis. Faites glissez la
gaine en caoutchouc par-dessus la borne
négative (-) de la batterie et les fixations.
5. Assurez-vous que tous les raccords sont
bien fixés.
REMARQUE : Si la batterie ne parvient pas à
démarrer le moteur, chargez-la à l'aide du
chargeur de 12 V fourni dans la boîte d'acces-
soires (voir la section Chargement de la batte-
rie (unités à démarrage électrique
uniquement) pour plus de détails).
Ajout d’huile moteur
1. Placez le générateur sur une surface plane.
2. Vérifiez que la zone de remplissage
d’huile est propre.
3. Retirez le bouchon de remplissage d’huile
et essuyez la jauge. Voir Figure 2-11.
Figure 2-11. Retrait de la jauge
4. Ajoutez l'huile moteur recommandée,
comme indiqué dans le tableau suivant.
REMARQUE : Utilisez de l’huile à base de
pétrole (fournie) pendant le rodage, puis de
l’huile synthétique par la suite..
Dommages au moteur. Vérifiez que le type et la
quantité de l’huile à moteur sont adéquats avant de
démarrer le moteur. Le non-respect de cette consigne
pourrait causer des dommages au moteur.
(000135)
MISE EN GARDE
SAE 30
10W-30
5W-30 synthétique
Plage de températures de l'utilisation prévue
000399
