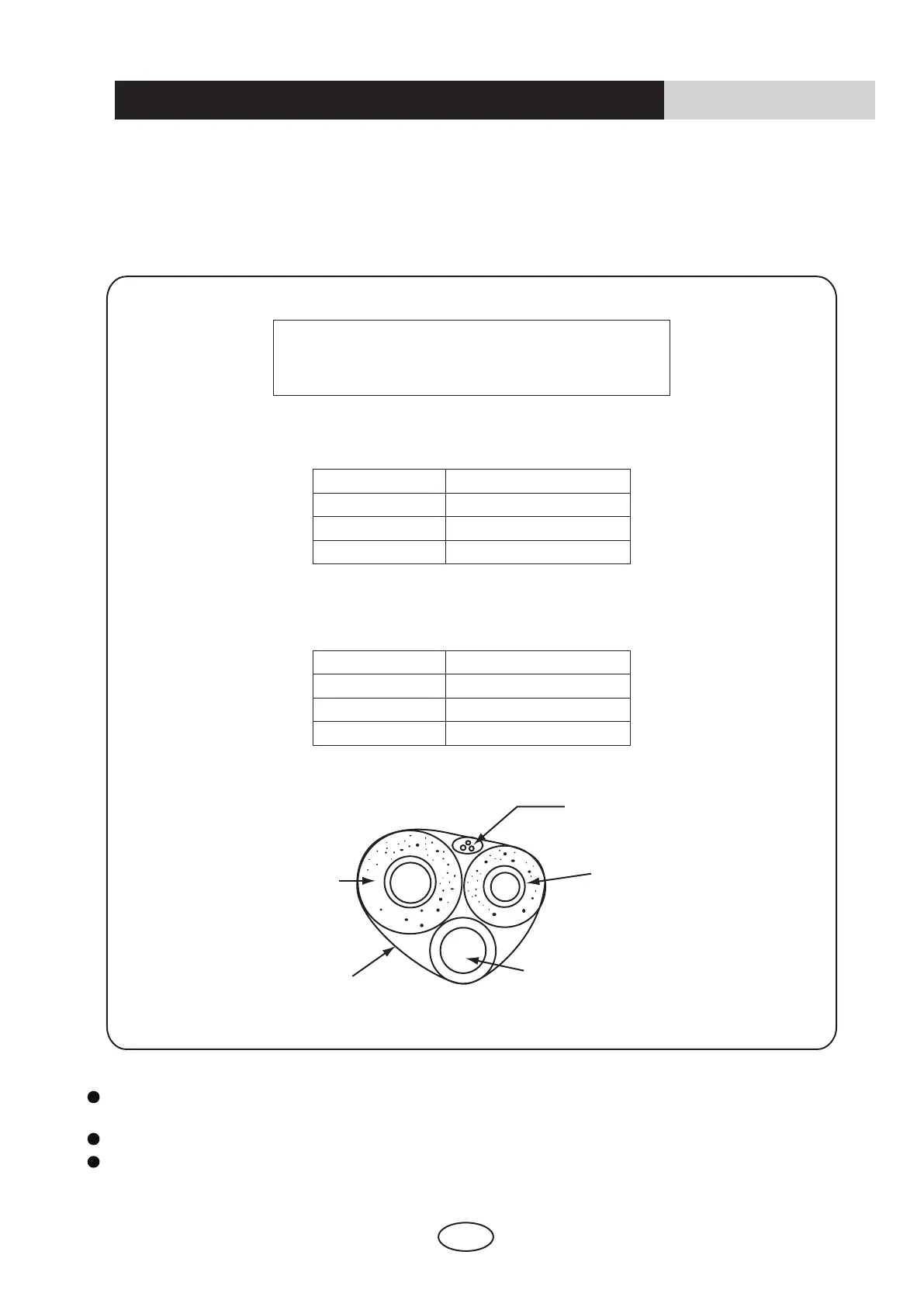

Travaux de tuyauterie de réfrigérant
INSTRUCTIONS DE FONCTIONNEMENT
29
9.1Choisirdestuyauxencuivrepourlegazetleliquideconformémentautableauspécique(voirtableaudetuyauterie
ci-dessous).
9.2Andegarantirlaprotectioncontrelapoussièreetl'humidité,avantd'assemblerletuyauetsagaine,lesdeux
extrémités du tuyau doivent être recouvertes.
9.3 Éviter autant que possible de courber le tuyau. Si nécessaire, le rayon de courbure doit être de plus de 3 cm ou
4 cm.
L'isolation du tuyau de gaz et de liquide dépend de
la taille du tuyau en cuivre supérieur et de l'épaisseur
d'isolation = 3/8”.
TABLEAU DE TUYAU DE GAZ
MODÈLE DIMENSION DU TUYAU
09K 3/8”
12K 3/8”
18K 1/2”
TABLEAU DE TUYAU DE LIQUIDE
MODÈLE DIMENSION DU TUYAU
09K 1/4”
12K 1/4”
18K 1/4”
Câble de connexion
Tuyau de liquide
Dia. de tuyau
d'évacuation 1/2”
Ruban de tuyauterie
Tuyau de gaz
9.4 Connexion entre l'unité intérieure et l'unité extérieure
Dévisser l’écrou d'évasement pour relâcher la pression de gaz dans l’unité intérieure. Si aucun gaz sous haute
pression ne s’échappe, cela indique une fuite de l’unité intérieure.
Placer l'écrou d'évasement sur le tuyau. Évaser l’extrémité du tuyau avec un outil à évaser.
Serrer les écrous d'évasement dans la tuyauterie de gaz et de liquide de l'unité intérieure à l'aide de deux clés.
