Unité intérieure de type mural et pour climatiseurs multiples
8

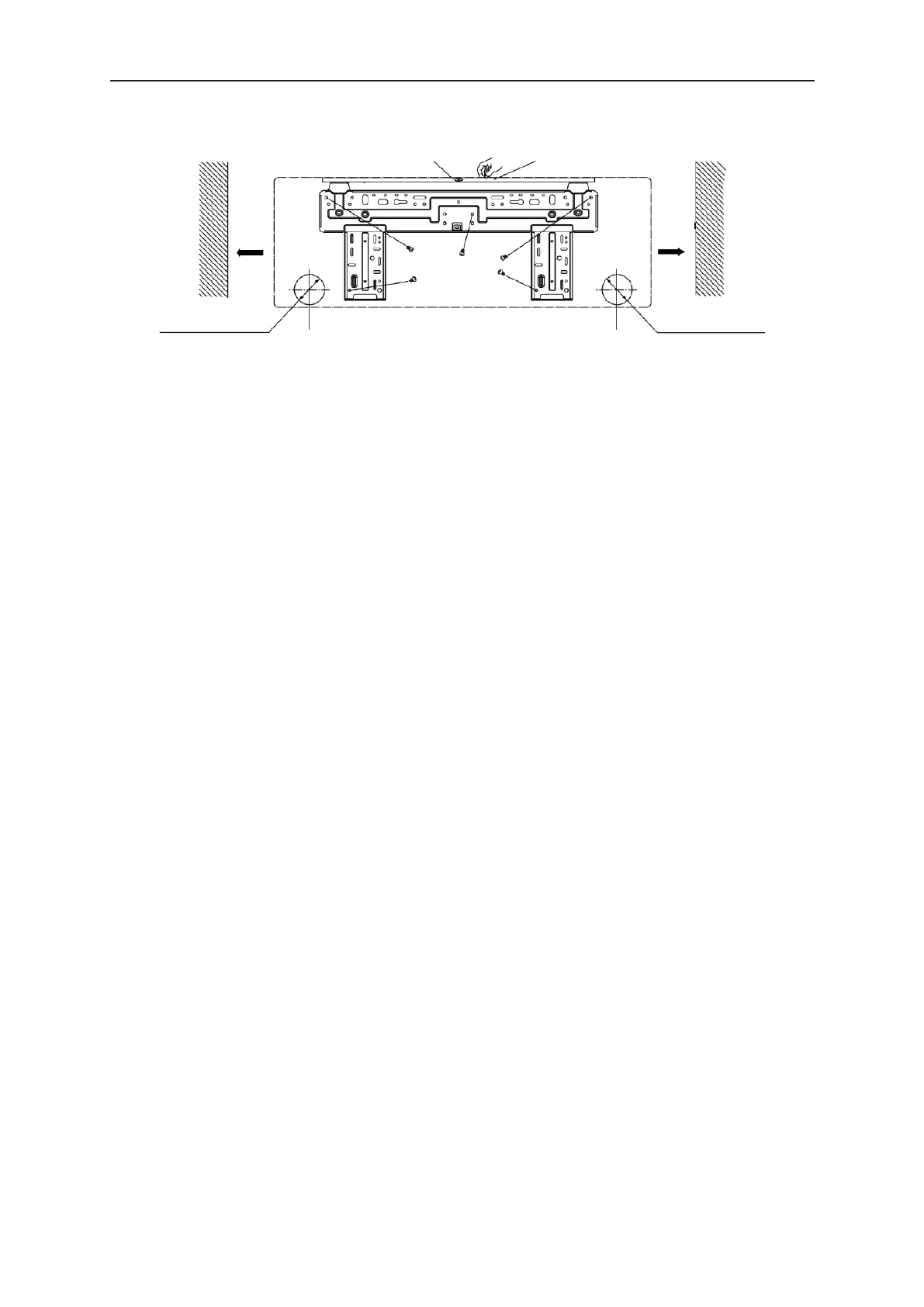

4.2 Pose du panneau arrière
Vis d'inclinaison
(Orice de tuyauterie arrière)
(Orice de tuyauterie arrière)
Marque centrale
Droite Φ55 mm
ou Φ70 mm
Gauche Φ55 mm
ou Φ70 mm
MurMur
Dis-
tance
au mur
150mm
ou plus
Dis-
tance
au mur
150mm
ou plus
Fig 4.2
(1) Trouver la bonne position horizontale ; étant donné que le tuyau d'évacuation est sur le
côté gauche, il est nécessaire d’ajuster le panneau arrière de sorte que son côté gauche
soit légèrement plus bas.
(2) Fixer le panneau arrière au mur à l'aide de vis.
(3) Une fois le panneau arrière posé, le tirer avec les mains pour s’assurer qu’il est xé
correctement. Le panneau de suspension doit supporter le poids d'un adulte (60 kg) et le
poids doit être réparti de manière homogène sur chaque boulon.
(4) Le diamètre aparaissant sur la Fig.4.2 est de 65 mm.
4.3 Dépannage
Le réglage de l’unité intérieure maîtresse doit être réalisé une fois la pose de l’unité terminée.
Dans le cas contraire, l’ensemble du système indiquera une erreur « L7 » et l'unité ne peut
fonctionner.
Par défaut, l'unité intérieure est l'unité intérieure esclave d’après les réglages d'usine. En cas
de dépannage, si l’unité intérieure maîtresse n’a pas été réglée manuellement, l'unité extérieure
désigne une unité intérieure comme unité intérieure maîtresse automatiquement. Ensuite, l’unité
intérieure maîtresse peut être réinitialisée automatiquement à l’aide de la télécommande ou la
commande laire.
4.3.1 Réglage à l’aide de la télécommande
Pointer la télécommande vers le panneau lumineux ou la commande laire.
En mode ventilation, régler l’unité intérieure maîtresse à l’aide des touches ▲ et ▼ :
(1) Régler la température de consigne à 30 °C.
(2) Dans les 5 secondes, appuyer sur la touche ▼ puis la touche ▲ trois fois.
Une fois le réglage terminé, « UC » s’afche sur le panneau lumineux de réception pendant
5 secondes et l’icône « MASTER » apparaît sur la télécommande.
