Gree GMV-ND22TD/A-T User Manual

Unité intérieure à cassette une voie pour climatiseurs multiples
7
Type de câble
Longueur totale du câble
de communication
entre l'unité intérieure
et la commande laire (m)
Section
de câble (mm
2
)
Normes
de câble
Remarque
Tuyau en PVC
léger/normal
L≤250 2×0,75~2×1,25 CEI 60227-5
La longueur totale de la
ligne de communication
ne doit pas dépasser 250 m

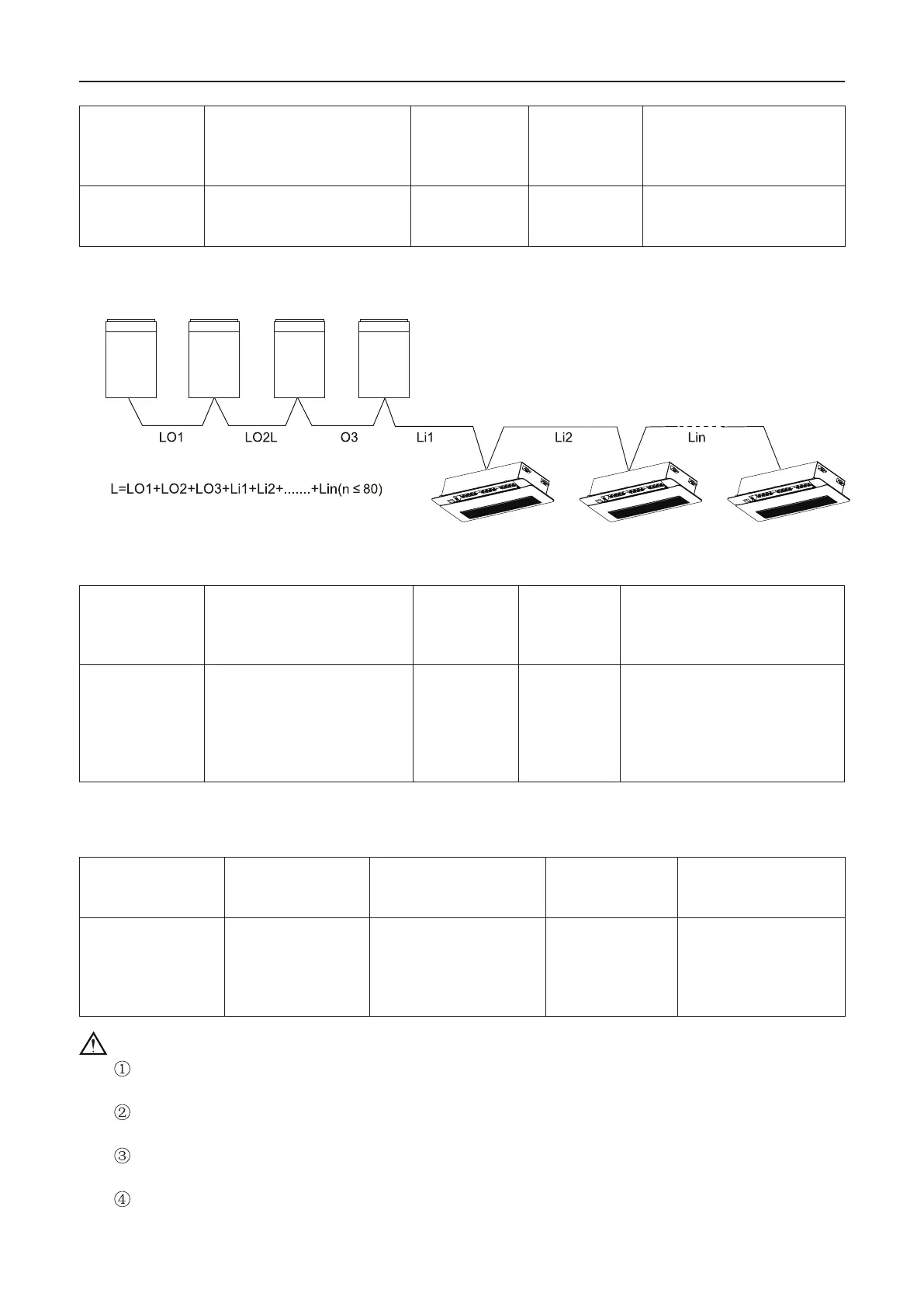

3.3.2 Choix du câble de communication entre l'unité intérieure et l’unité intérieure
(ou l’unité extérieure)
Unité intérieure 1
Unité
extérieure
1
Unité
extérieure
2
Unité
extérieure
3
Unité
extérieure
4
Unité intérieure 2 Unité intérieure n
Fig 3.3.2
Type de câble
Longueur totale du câble de
communication entre l'unité
intérieure et l’unité intérieure
(ou l’unité extérieure) (m)
Section
de câble
(mm
2
)
Normes
de câble
Remarque
Tuyau en PVC
léger/normal
L≤1000 ≥2×0,75 CEI 60227-5
Le câble de communication
peut être prolongé si le
diamètre du câble est de
2×1mm
2
. La longueur totale
du câble de communication
ne peut pas dépasser 1 500 m
3.4 Exigences de câblage
Dimensions du câble d'alimentation et capacité du disjoncteur à l’air libre.
Modèle
Taille de câble
d'alimentation
Capacité du disjoncteur
à l'air libre (A)
Section minimale
du câble de terre
(mm
2
)
Section minimale
du câble
d’alimentation (mm
2
)
GMV-ND22TD/A-T
GMV-ND28TD/A-T
GMV-ND36TD/A-T
GMV-ND45TD/A-T
GMV-ND50TD/A-T
208-230 V ~ 60 Hz
220-240V ~ 50Hz
6 1,0 1,0
Remarques :
Un interrupteur multi-polaire, doté d'un écart de contact d'au moins 3 mm sur tous les pôles,
doit être branché au câblage xe.
Les spécications du disjoncteur et du câble d’alimentation sur la che ci-dessus sont basées
sur la puissance maximale (intensité maximale) de l’unité.
Les spécications du câble d’alimentation de la che ci-dessus sont basées d’après une tem-
pérature ambiante de 40 °C.
Les spécications du disjoncteur sur la che ci-dessus sont basées d’après une température
ambiante de 40 °C. Si les conditions de travail sont différentes, veuillez les régler en fonction de la che
de spécications du disjoncteur.
