Unité intérieure à cassette pour climatiseurs multiples
8
4 Instructions de pose
4.1 Pose de l’unité intérieure

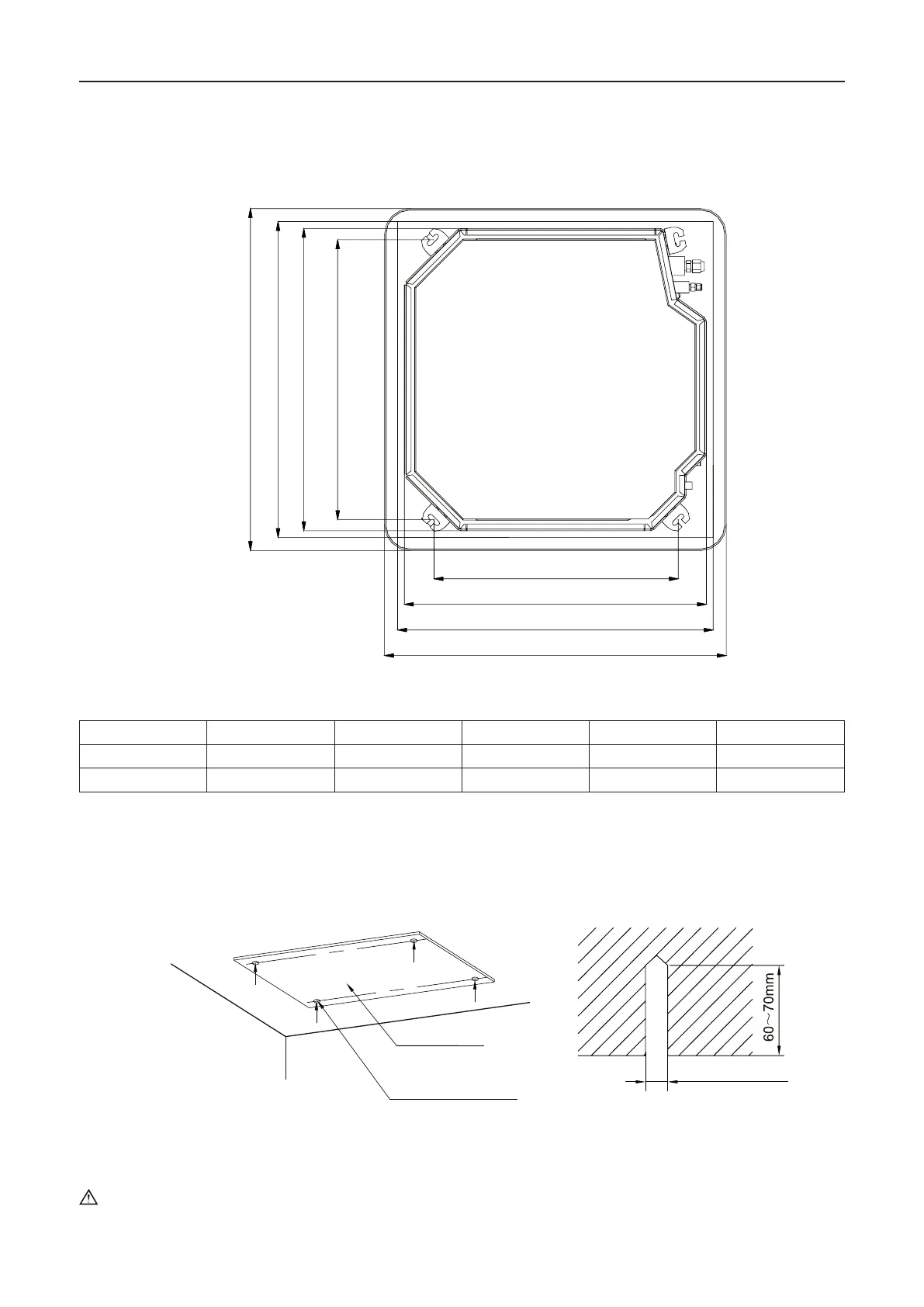

4.1.1 Dimensions de l’ouverture au plafond et position du boulon de suspension
D (hauteur de suspension du boulon)
C (unité intérieure)
B (ouverture au plafond)
A (panneau décoratif)
C (unité intérieure)
E (hauteur de suspension du boulon)
B (ouverture au plafond)
A (panneau décoratif)
Fig 4.1.1
Unité : mm
Modèle A B C D E
28~140 950 890 840 680 780
160 1040 975 910 787 840
4.1.2 Suspendre l’unité intérieure
(1) Percer les trous des boulons et poser les boulons.
1) Coller le modèle de pose sur la position d’installation, percer 4 trous conformément aux emplace-
ments des trous sur le modèle comme indiqué sur la g 4.1.2 ; le diamètre du trou de perçage est
conforme au boulon expansible et sa profondeur est de 60-70 mm, comme indiqué sur la g 4.1.3.
Modèle en papier
Percer l’orice conformément
à l’emplacement de l’orice
Fig 4.1.2 Fig 4.1.3
Diamètre d’orice
2) Insérer le boulon expansible M10 dans l'orice, puis enfoncez le clou dans le boulon, comme
indiqué sur la g. 4.1.4.
Remarques :
La longueur des boulons dépend de la hauteur de l’installation de l’unité, les boulons sont fournis.
