Grundig Vision 7 Service Manual

GRUNDIG Service Chassis SG
2 - 29

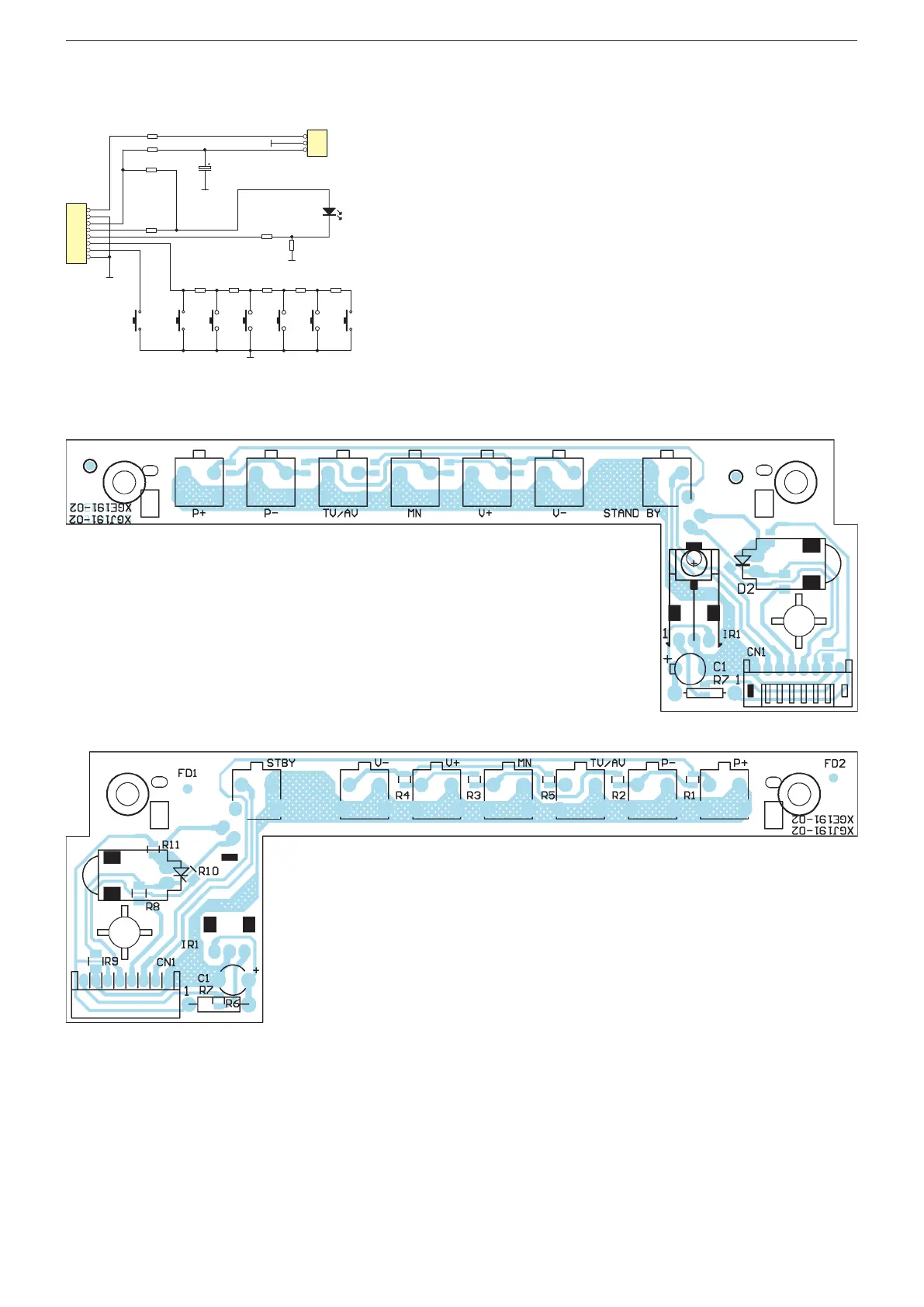

Bedienteil / Keyboard XGE191
GND
GND
GND
GND
P+
S2
P-
S3
MN
S4
V+
S5
V-
S6
R1
180R
R2
330R
R3
470R
R4
1K
R7
150R
R6 150R
1
2
3
4
5
6
7
8
CN1
CON8_Y8
C1
10uF/16V
TV/AV
S7
STAND BY
S1
R5
3K9
OUT
OUT
GND
GND
VS
VS
IR1
IR
D2
LED/WHITE
R8
270R
R9
470R
GND
R11
0R
R10 0R
Sicht auf Lötseite / View on Solder Side
Sicht auf Bestückungsseite / View on Component Side
Vorabversion
Preliminary Version
