COMMANDES ET COMPOSANTS DE L’UNITÉ INTÉRIEURE
PAGE 17
FRANÇAIS

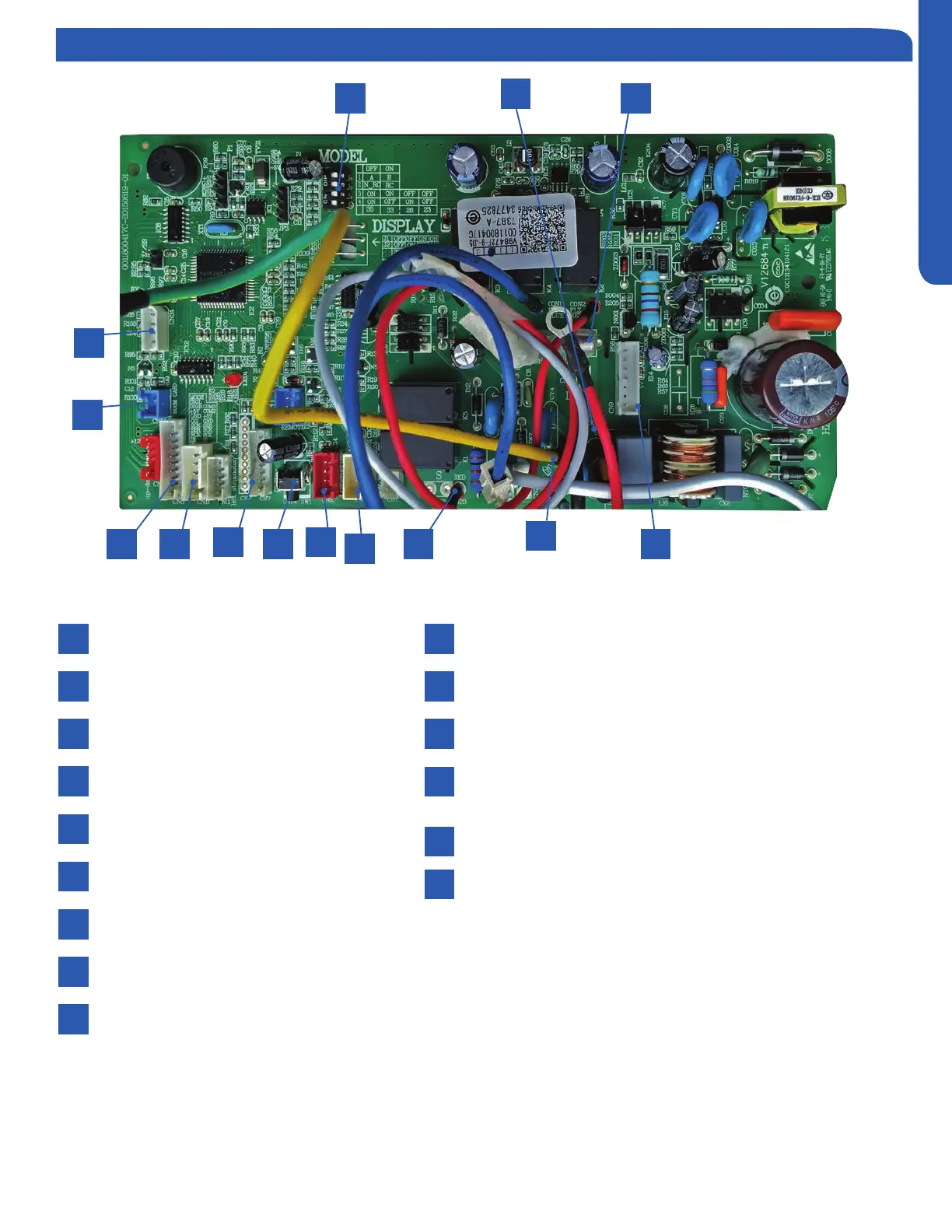

Carte de commande intérieure
2
2
CN27 – Connecteur pour mise à la terre
4
4
CN6 – Connecteur pour thermistors
9
9
CN2 – Connecteur pour commande de câblage
6
6
CN7 – Connecteur pour acheur
11
11
CN34 – Connecteur pour commande Wi-Fi
RV1 – Varistor
13
13
SW2 – 1- Sélectionne le code de télécommande A ou B,
2-Sélectionne l’activation ou la désactivation pour carte de chambre
3-4- Sélectionne les codes EEPROM 23, 26, 33 et 35
CN21 CN52- Connecteur pour alimentation N et L
1
CN11 – Connecteur pour moteur pas à pas gauche-droite
8
8
CN9 – Connecteur pour moteur de ventilateur
5
5
SW1 - Connecteur pour interrupteur Marche/Arrêt en
fonctionnement d’urgence
12
15
15
CN23 – Connecteur pour communication
entre les unités intérieure et extérieure
3
3
CN51 – Connecteur pour carte de chambre
10
10
CN5 – Connecteur pour moteur pas à pas haut-bas
7
7
14
14
FUSE1 – Fusible 3,15A/250VCC
12
