Installation unité extérieure
1. Choix du lieu de l’installation
Choisir le lieu de l’installation en fonction des conditions requises suivantes et des préférences de l’utilisateur.
• Endroit avec une circulation d'air suffisante.
• Endroit n’étant pas sujet aux émissions de chaleur d’autres sources de chaleur.
• Endroit dans lequel l’évacuation des condensats s’effectue correctement.
• Endroit où le bruit et l'air chaud ne gênent pas les voisins.
• Endroit qui n'est pas exposé à de fortes chutes de neige.
• Endroit où il n'y a pas d'obstacles pouvant boucher les grilles d'aspiration et de sortie de l'air.
• Endroit où la grille de sortie de l’air n’est pas exposée à un vent fort.
• Une position d’installation fermée sur les quatre côté est inappropriée. Il est nécessaire de disposer d’un espace d’au moins 1
mètre au-dessus de l’appareil.
• Si plusieurs appareils sont installés, garantir un espace d’aspiration suffisant pour éviter un court-circuit.

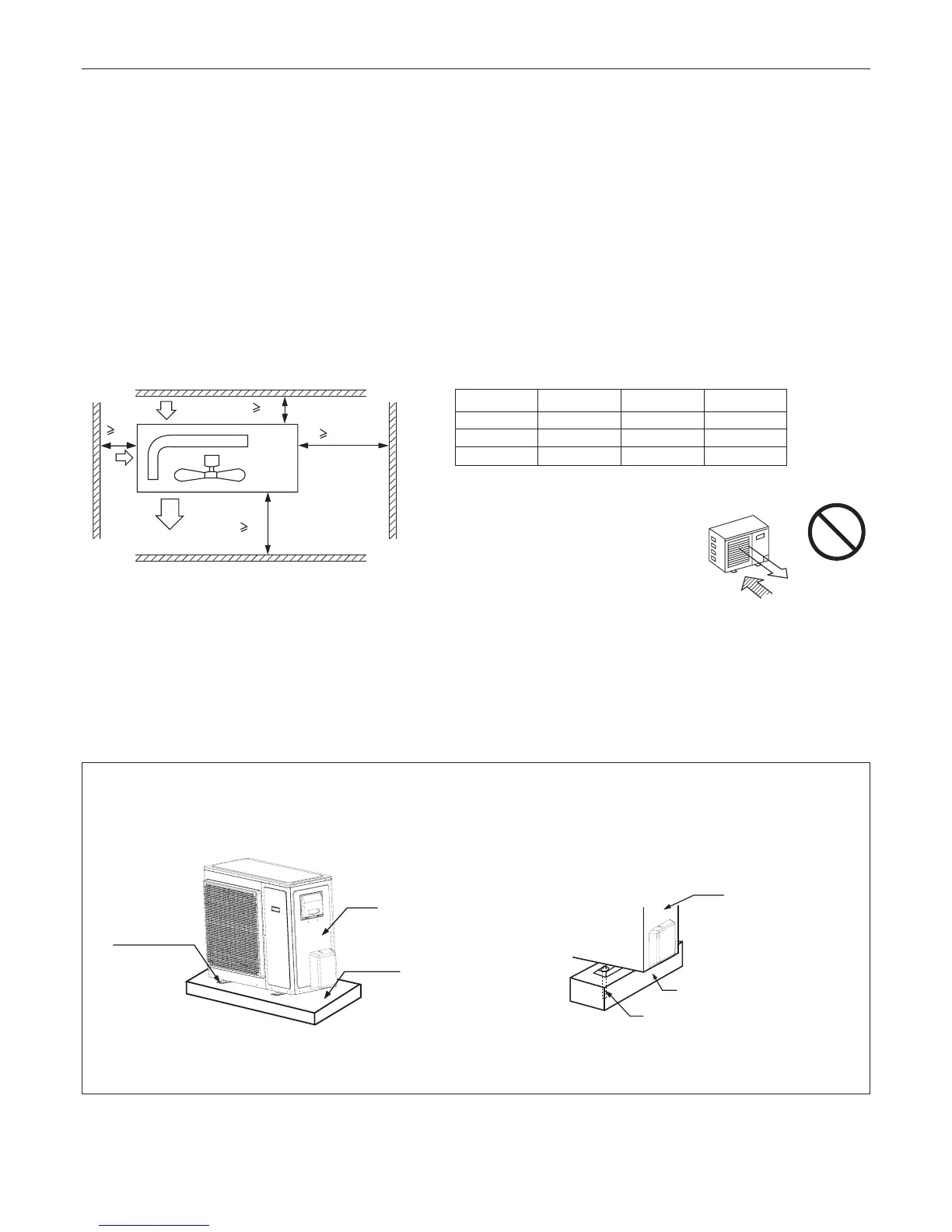

Espaces nécessaire autour de l’unité extérieure
Note:
un lieu exposé aux vents, installer l’u-
nité de façon à ce que la grille de sor-
tie ne soit PAS tournée vers le sens
du vent.
2. Installation
Fixer l’appareil en fonction des caractéristiques du lieu dans lequel il est installé en se référant à ce qui suit.
• Laisser un espace suffisant pour fixer les boulons d’ancrage à la fondation en béton.
• Effectuer la fondation en béton d’une profondeur suffisante.
• Installer l’appareil afin que l’angle d’inclinaison soit inférieur à 3 degrés.
NON
Sens du vent
Distance
L1
L2
L3
Cas 1
ouvert
300 mm
150mm
L
2
L
3
L
1
500
Entrée d’air
Sortie d’air
Espace pour
l'entretien
Entrée d’air
Cas 2
ouvert
300 mm
300 mm
Cas 3
500 mm
ouvert
150 mm
