Deutsch
57

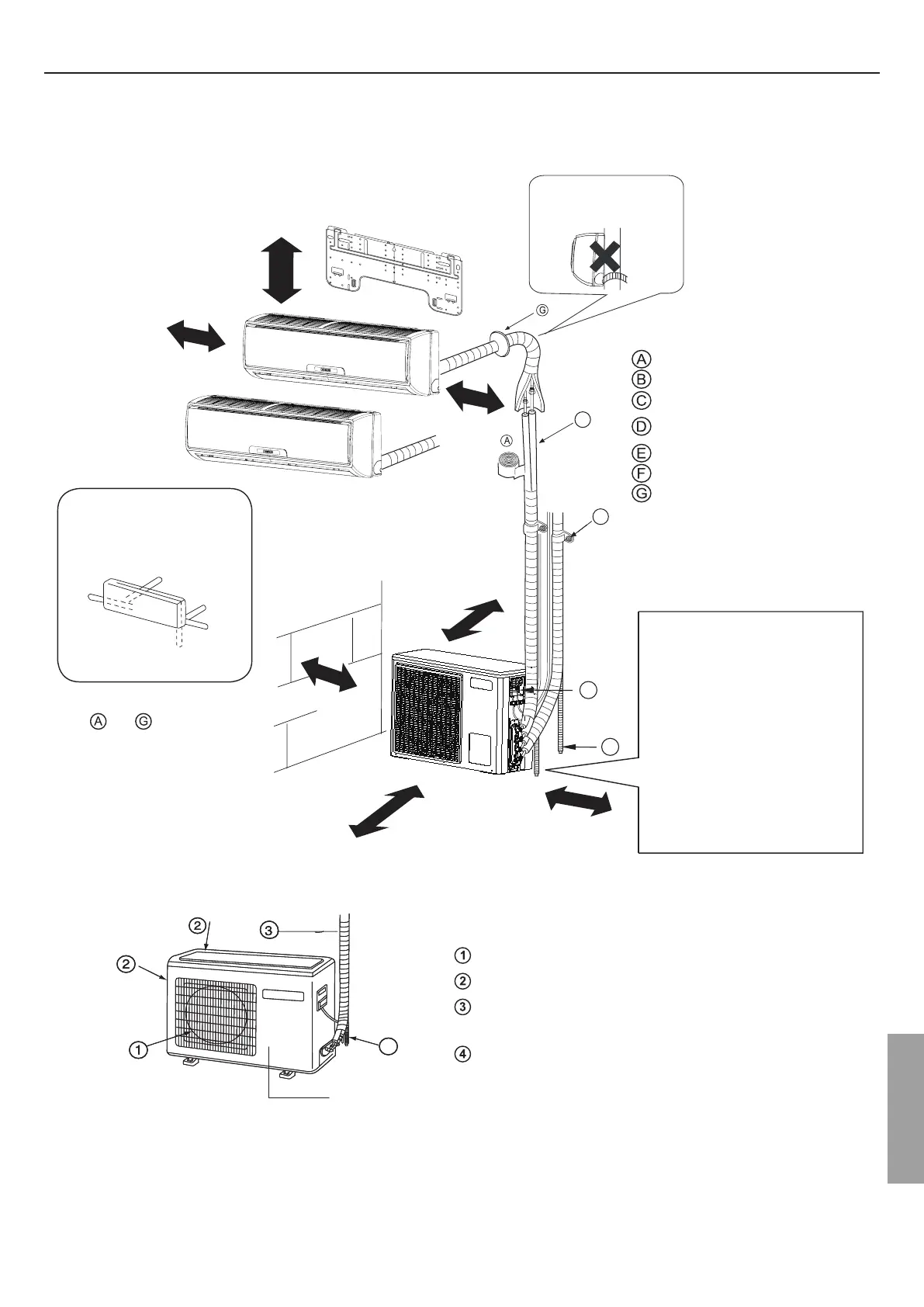

Zeichnungen der Innen-/Außengeräte
Die Modelle arbeiten mit dem FKW-freien Kältemittel R410A.
Für Innengeräte siehe die entsprechende Installationsanleitung, die mit dem Produkt mitgeliefert wurde.
(In der Abbildung ist ein Innengerät mit Wandmontage dargestellt.)
Kompressor (im Gerät)
LUFTAUSLASS
LUFTEINLASS
VERBINDUNGSLEITUNGEN UND ELEKTRISCHE
VERKABELUNG
ABLAUFSCHLAUCH
Montage des Außengeräts
y
Befestigen Sie das Gerät mit
Schrauben (10 mm) und Muttern
horizontal am Betonboden oder
auf einem Block.
y
Bei Montage an Wand, Dach
oder Dachrst das Gerät mit einer
Halterung und Nägeln so sichern,
dass es auch Erdbeben oder
starken Winden standhält.
y
Ist das Gebäude starken
Vibrationen ausgesetzt,
schrauben Sie es mit einer
vibrationsfesten Matte an.
4
y
Die Abbildung oben dient nur als Referenz für das Innen- und das Außengerät.
Das tatsächliche Erscheinungsbild kann je nach erworbenem Produkt variieren.
Anordnung der
Rohrleitungsrichtungen
Hinten links
Links Hinten
rechts
Rechts
Unten
F
C
E
D
Der Ablaufschlauch
darf keine Knicke oder
Steigungen aufweisen.
mehr als 15 cm
Innengerät A
Innengerät B
mehr als 10 cm
mehr als 10 cm
mehr als 20 cm
mehr als 20 cm
mehr als 60 cm
mehr als 25 cm
Optionale Teile für die Verrohrung
Nicht klebendes Band
Klebeband
Halter mit Schrauben (L.S.)
Anschluss des elektrischen Kabels
am Innen- und Außengerät
Ablaufschlauch
Heizungsisolierung
Abdeckung über Rohröffnung
y
Die Bezeichnungen
bis in der
Abbildung sind die
Teilenummern.
y
Beim Innengerät muss
der Abstand zwischen
Gerät und Boden
mindestens 2 m
betragen.
