1U09BE5ERA
1U12BE5ERA
1U18EE5ERA
1U24GE5ERA
860 308 730 633 113.5 340

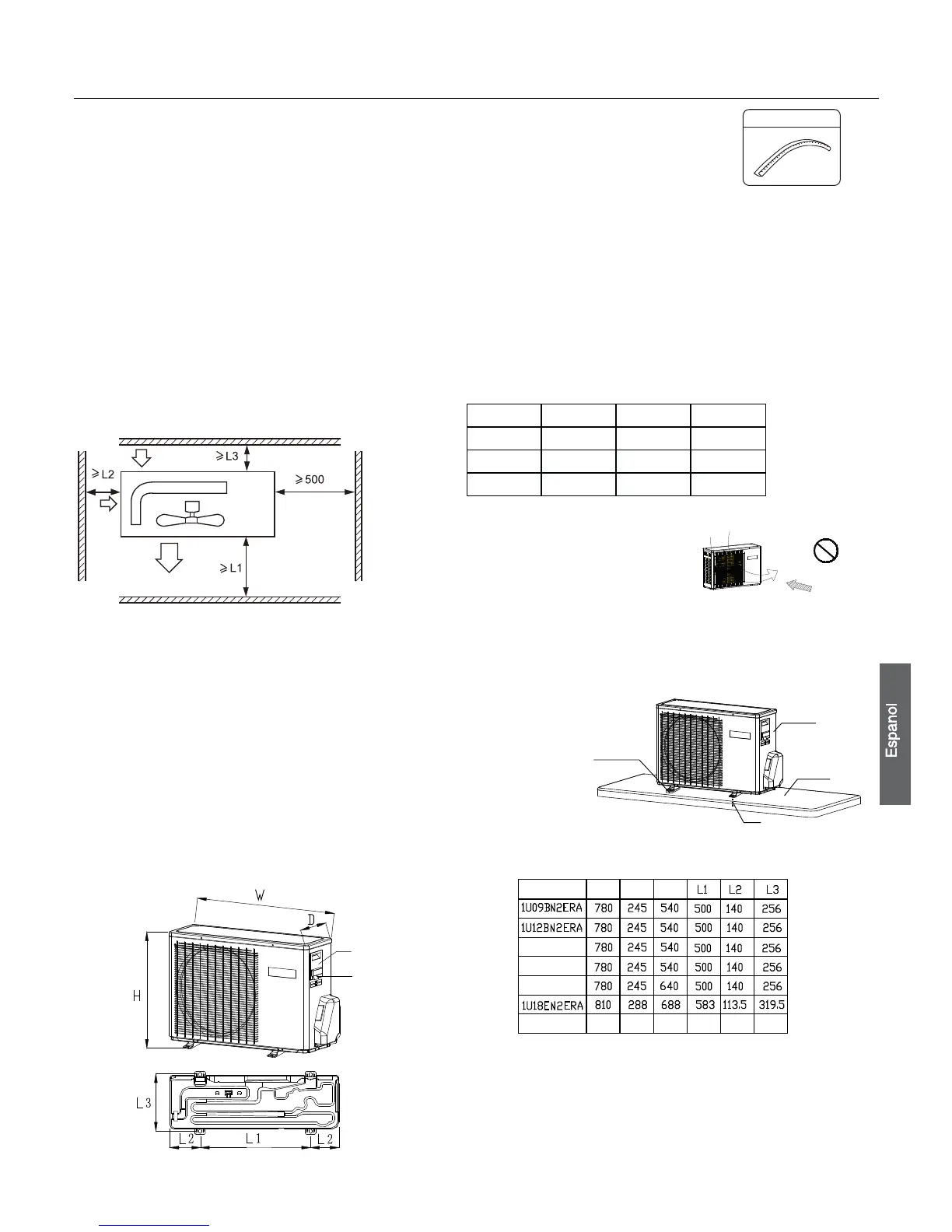

Procedimiento instalación
Instalación de la unidad exterior
1. Accesorios
"Borde" para proteger los cables
eléctricos de un borde de apertura.
2. Selección del lugar de instalación
Seleccione un lugar de instalación que cumpla con las siguientes condiciones y, al mismo tiempo, obtenga un consentimiento del cliente o
del usuario.
● Coloque la unidad en un lugar en el que circule el aire.
● Coloque la unidad en un lugar alejado de radiaciones de calor emitidas por otras fuentes de calor.
● Coloque la unidad en un lugar en el que pueda descargarse el agua de drenaje.
● Coloque la unidad en un lugar en el que el ruido y el aire caliente no molesten a los vecinos.
● Coloque la unidad en un lugar en el que no haya grandes nevadas durante el invierno.
● Coloque la unidad en un lugar en el que no existan obstáculos en la entrada o salida de aire.
● Coloque la unidad en un lugar en el que la salida de aire no esté expuesta a fuertes vientos.
● La instalación no se realizará correctamente si la unidad está rodeada por los cuatro lados. Debe dejar 1 m o más de espacio por
encima de la unidad.
● No monte las lamas en lugar en el que exista la posibilidad de que se produzca un cortocircuito.
● Al instalar varias unidades, compruebe que existe espacio de aspiración suficiente para evitar cortocircuitos.
Requisito de espacio abierto alrededor de la unidad
3. Instalación de la unidad exterior
Fije la unidad a la base de la forma adecuada en función del estado del
lugar de la instalación. Consulte para ello la siguiente información.
● Deje suficiente espacio para fijar la base de hormigón mediante los
pernos de anclaje.
● Coloque la base de hormigón a una profundidad suficiente.
● Instale la unidad de manera que el ángulo de inclinación sea inferior a 3
grados.
● Prohibido colocar la unidad en el suelo directamente. Asegúrese de que
hay espacio suficiente cerca del orificio de drenaje en la placa inferior, lo
que garantizará que el agua se desagua sin problemas.
4. Dimensiones de instalación (unidad: mm)
(Espacio para
mantenimiento)
Entrada de aire
Entrada de aire
Salida de aire
Distancia Caso I Caso II Caso III
L1 abrir abrir 500 mm
L2 300 mm 300 mm abrir
L3 150 mm 300 mm 150 mm
Nota:
(1) Fije las piezas con los tornillos.
(2) No permita que el fuerte viento
entre directamente en el orificio
de flujo de aire de salida.
(3) Debe dejar una distancia de un
metro desde la parte superior de la unidad.
(4) No bloquee los alrededores de la unidad con objetos.
(5) Si la unidad exterior se instala en un lugar expuesto al
viento, instálela de forma que la rejilla de salida de aire NO
apunte en la dirección del viento.
NO
Dirección del
viento
Salida de
aire
Perno de anclaje
Unidad
Goma amortiguadora
Base de
hormigón
Orificio de
distribución del
cableado de
alimentación
Terminal del
cableado de
alimentación
Modelo AN D AL
Borde
37
