31-5000564 Rev. 1 39
FRANÇAIS

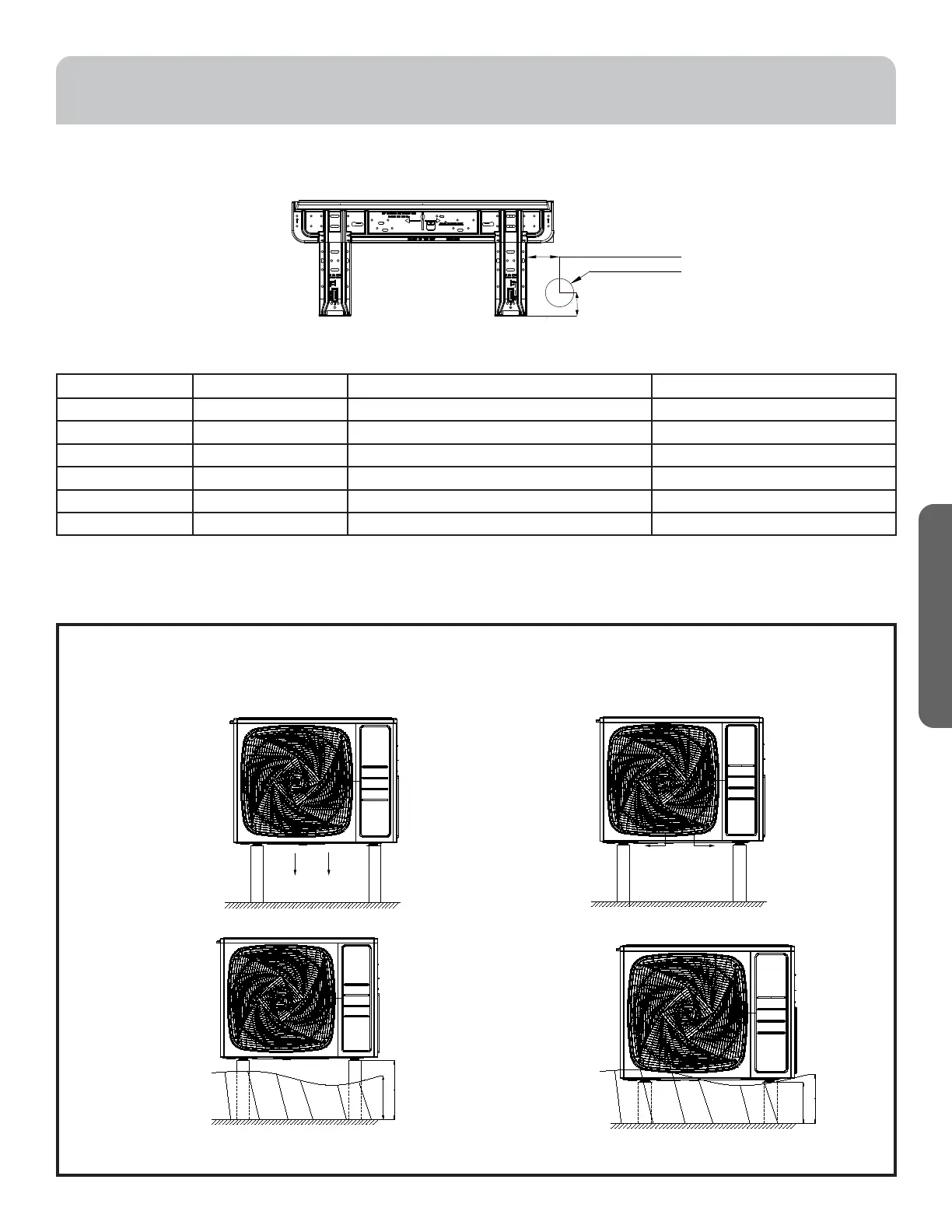

Supports muraux
Capacité (BTUh) Style de support Numéro d'article Numéro de référence d’usine
07K/09K/12K 35N/35T/40N WJ65X23038/WJ65X23240/WJ65X23038 10101275/10103071/10101275
15K/18K 50N/50T/70N WJ65X23251/WJ65X23251/WJ65X23056 10102598/10102598/10102740
24K 70N/70T WJ65X23056/WJ65X23056 10102740/10102740
30K/36K 100N WJ65X22785 10103059
09K/12K/18K 35F/50F WJ65X27875/WJ65X25594 10103620B/10104861
18K/24K 70F WJ65X26113 10104864
4.88 in (124mm)
2 5/32 in (55mm)
Ø 2 3/8 in (60mm)
50 F
INSTRUCTIONS D’INSTALLATION
Étape 3 – Installation de l’unité extérieure
A. Préparation de l’unité extérieure pour l’installation
• Retirez tout l’emballage.
• Placezles coussinets antivibrations fournis sur les pieds de l’unité extérieure.
• Utilisez l’équipe de levage pour placer l’appareil sur une base solide, à 8 “au-dessus de la moyenne des chutes de neige.
Installation
correcte
Évacuation
D
H
Installation
correcte
Hauteur minimale (H) doit être supérieure à la
profondeur de neige maximale (P) (H=P+8 po)
D
H
Installation
incorrecte
L’unité peut être recouverte de neige si la
hauteur du support est insuffisante
Évacuation
Évacuation
Installation
incorrecte
Dessus du
support est
couvert
Dégagement trop
étroit causant
une évacuation
inadéquate
