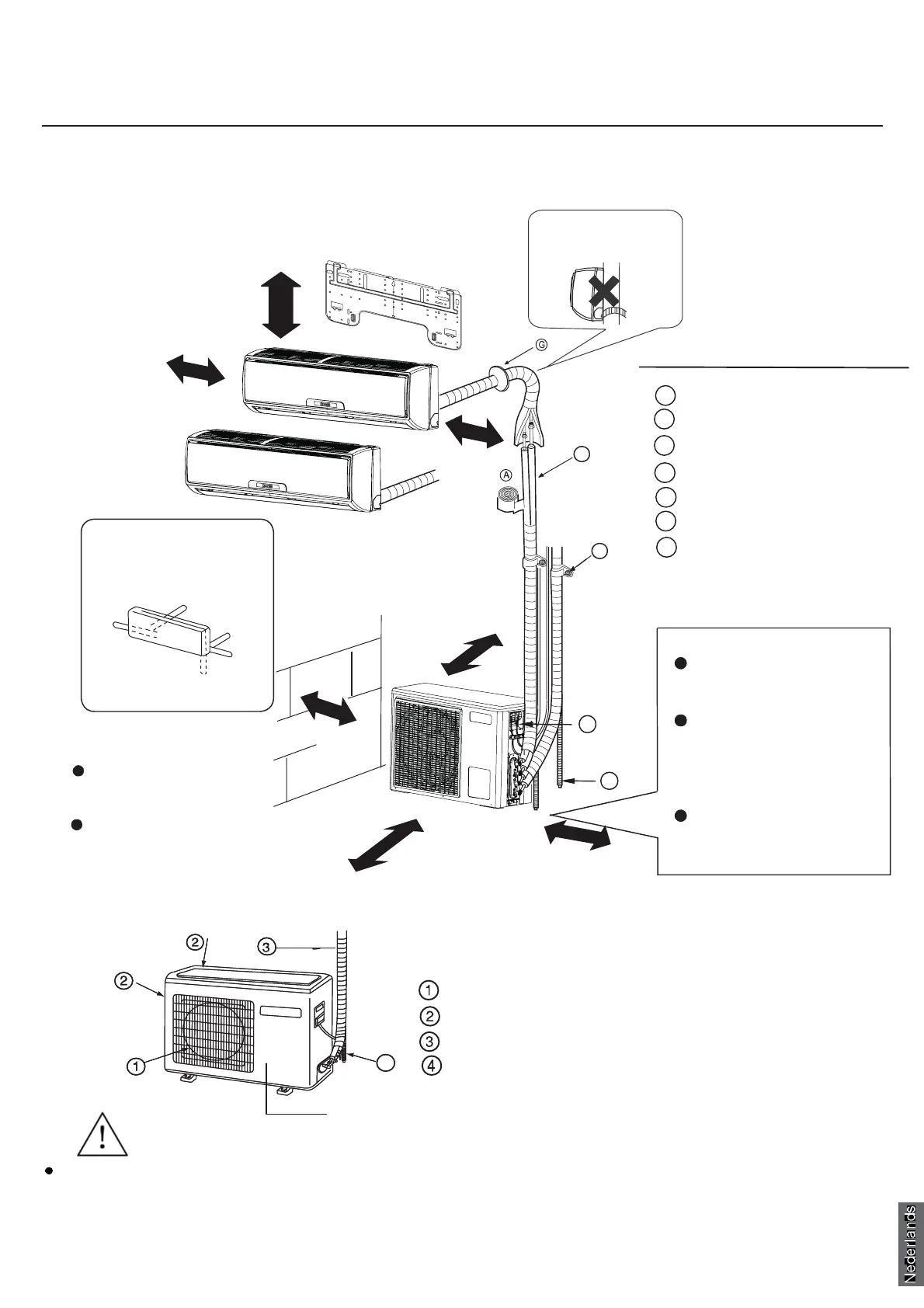

Binnen/Buiten Unit Installatietekeningen
De modellen gebruiken HFC vrij koelmiddel R32.
Voor installatie van de buitenunits, zie de installatiehandleiding die bij de units geleverd wordt (de afbeelding toont
een binnenunit die aan de muur gemonteerd wordt).
Zorg er bij gebruik van de linker afvoerleiding voor dat het gat is doorgebroken.
De hierboven getoonde afbeeldingen van de binneunit en buitenunit zijn voorbeelden. Het gekochte product
kan hiervan afwijken.
F
C
more than 10cm
more than 15 cm
Meer dan 10cm
Meer dan 20cm
Meer dan25cm
Meer dan 60cm
Binnenunit A
Binnenunit B
E
D
Meer dan 20cm
4
Optionele onderdelen voor de leidingen
Niet klevende band
Kleefband
Zadel (L.S) met schroeven
Elektrische verbindingskabel
voor binnen- en buitenunit
Afvoerslang
Thermisch isolatiemateriaal
Afdichting voor het leidinggat
A
F
C
E
D
G
B
Bevestiging van de buitenunit
Bevestig de unit stevig en
horizontaal aan beton of blokken
met bouten (10mm) en moeren.
Gebruik bij het bevestigen van de
unit aan de wand of het dak een
ondersteuning die met nagels of
draden wordt vastgemaakt met
het oog op aardbevingen en
sterke wind.
Als het huis onderhevig is
aantrillingen breng dan een
rilbestendige mat aan bij de unit.
Besteed aandacht aan het
opstijgen van de
afvoerslang
Ordening van
leidingsrichtingen
Achter links
Links
Achter
rechts
Rechts
Beneden
De tekens van A tot G
in de afdeling zijn de
onderdelennummers
De afstand tussen de
binnenunit en de vloer
moet meer dan 2m zijn.
Luchtuitlaat
Luchtinlaat
VERBDINGINGSLEIDINGEN EN ELEKTRONISCHE BEDRADING
AFVOERSLANG
Compressor (Binnen de unit)
