Montage Pr ocedure
Elektrische bedrading
WAARSCHUWING!
GEVAAR VOOR LICHAMELIJK LETSEL OF DOOD
SCHAKEL DE ELECTRISCHE STROOMONDERBREKER OF STOOMBRON UIT VOOR IEDERE ELEKTRISCHE
AANSLUITING.
AARDLEIDINGEN MOET WORDEN AANGESLOTEN VOORDAT DE NETSPANNING AANSLUITING WORDT
AANGESLOTEN.
Voorzor gsm aatr egelen voor elektrisc he bedra ding
De elektrische bedradingswerkzaamheden moeten worden uitgevoerd door bevoegd personeel.
Sluit niet meer dan drie draden aan op de terminal blok. Gebruik altijd ronde type gekrompen kabelschoen met
geïsoleerde greep op de uiteinden van de draden.
Gebruik alleen koperen geleiders.
Selectie van de maat van de stro omv oorziening en onderling verbond en dr aden
Selecteer draad maat en kortsluitingsbeveiliging vanuit de onderstaande tabel. (Deze tabel toont 20m lengte draden met
minder dan 2% spanningsverlies.)
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn service agent of vergelijkbaar
gekwalificeerd persoon.
Keramische type T 25A / 250V.
De bedradingsmethode moet in overeenstemming zijn met lokale normen voor bedrading.
Alle kabels moeten het Europees authenticatie certificaat hebben. Wanneer de verbindingskabels gedurende de
installatie onderbroken worden moet de aardingskabel het laatst onderbroken worden.
De explosiebestendige stroomonderbreker van de airconditioner moet een alpolige schakelaar zijn. De afstand
tussen haar twee contacten mag niet minder dan 3mm zijn. Dergelijke middelen voor ontkoppeling moeten in de
bedrading worden opgenomen.
De afstand tussen de twee terminal blokken van de binnen- en buitenunits mag niet meer zijn dan 5 meter. Bij
overschrijding zou de diameter van de draad worden uitgebreid volgens de lokale bedradingsstandaard.
Een explosieveilige breker moet worden geïnstalleerd.

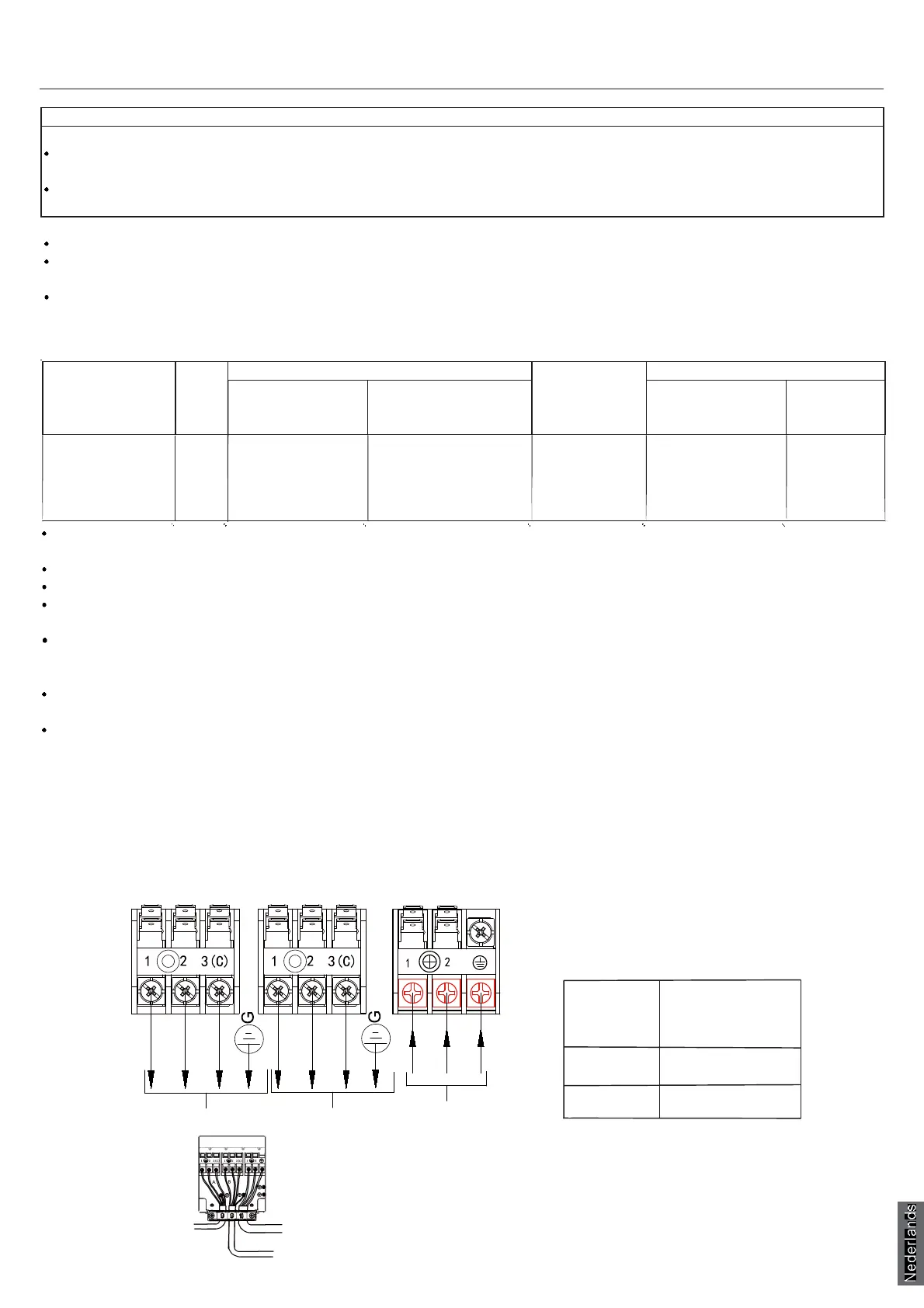

Bedr ading procedu re
1) Verwijder stelschroeven aan de zijkant voor het verwijderen van het frontpaneel.
2) Sluit de draden aan de terminal blok correct aan en bevestig de draden met een draadklem die in de buurt van de
terminal blok wordt geplaatst.
3) Leid de draden op de juiste manier en dringen de draden door de opening voor elektrische bedrading op het
zijpaneel.
WAARSCHUWING:
DE ONDERLING
VERBONDEN DRADEN
MOETEN WORDEN BEDRAAD VOLGENS ONDERSTAANDE
AFBEELDING.VERKEERDE BEDRADING KAN TOT
APPARATUUR SCHADE LEIDEN.
24
Naar binnenunit
A
Naar binnenunit
B
(mm
2
)
capaciteit (A)
1
25
20
2.5 25
30
Punt
Model
Fase
Stroomonderbreker
Stroombron
draad maat
(minimum)
Aardlekschakelaar
Stroomonderbreker
(A)
Overstroom
beschermer nominale
Stroomonderbreker
(A)
Lekstroom
(mA)
2U40S2SM1FA
2U50S2SM1FA
2U40MEFFRA
2U50MEFFRA
Voeding
VoedingKAMER A
KAMER B
Model
3G2.5 mm
2
4G1.0 mm
2
DOUBLE
bedrading
Stroomkabel
Aansluiten
van de
2U40S2SM1FA
2U50S2SM1FA
2U40MEFFRA
2U50MEFFRA
