Haier 2U50MEFFRA User Manual

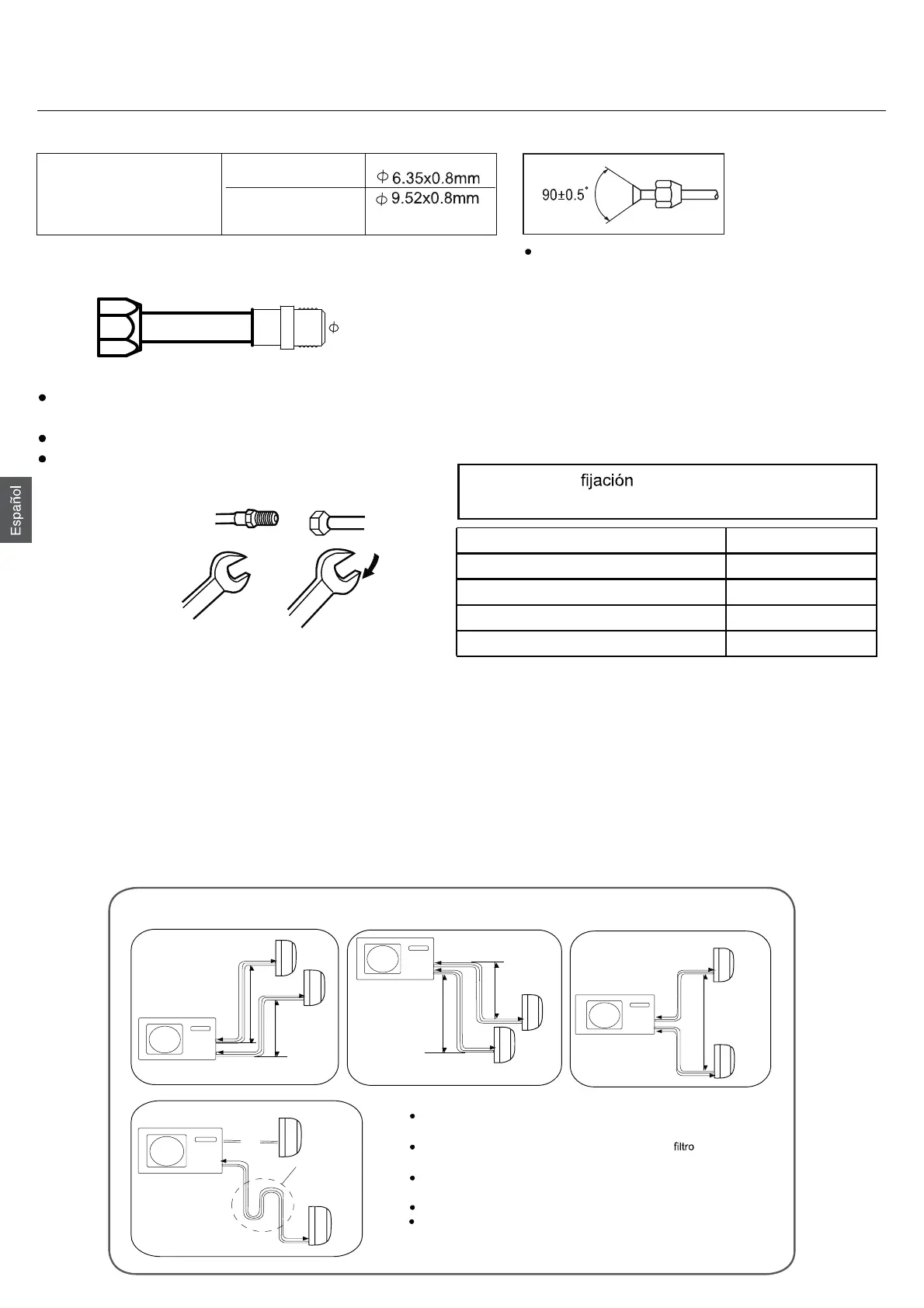

Pr ocedimiento inst alación
Conexión de l os t ubos
1. Tamaño de los tubos
2
. Conexi ón de los t ubos
Tubo de l íquido
Tubo de gas
2U40S2SM1FA
2U50S2SM1FA
2U40MEFFRA
2U50MEFFRA
Para doblar un tubo, intente hacer la curva lo más suave posible para no aplastar el tubo. El radio de doblado
debe ser de entre 30 y 40 mm o superior.
Será más sencillo conectar en primer lugar el tubo de gas.
El tubo de conexión es especial para el tipo R32.
Procure que no penetren materiales, como residuos de arena, agua, etc., en el tubo.
Inserte las tuercas cónicas retiradas en los tubos que se
van a conectar y, a continuación, abocarde los tubos.
Si se fuerza la sin aplicar centrado podrían
dañarse los tubos y provocarse una fuga de gas.
Media unión Tuerca cónica
Llave Llave dinamométrica
Diámetro del tubo (ø) Par de apriete
Lado de líquido 6,35 mm (1/4") 18N.m
Lado de líquido/gas 9,52mm (3/8") 42 N.m
Lado de gas 12,7mm (1/2") 55 N.m
Lado de gas 15,88 mm (5/8") 60 N.m
21
PRECAUCIÓN:
Procure que no penetren materiales, como residuos o arena, en el tubo. La longitud estándar del tubo es
de 5m. Si la longitud total del tubo es superior a 20m, se verá afectado el funcionamiento de la unidad, y
deberá cargarse el refrigerante a razón de 20 g/m. No obstante, la carga de refrigerante deberá ser
realizada por un ingeniero profesional en aire acondicionado. Antes de añadir refrigerante adicional,
realice una
purga de aire desde los tubos refrigerantes y la unidad interior utilizando una bomba de vacío
y cargue después el refrigerante adicional.
B
A1
B1
A2
B2
B1
B2
A3A1
B1
A2
B2
Unidad interior
Unidad exterior
Unidad interior
Filtro de
aceite
Elevación máx. A1 máx =15 m A2 máx =15 m
A3 máx =15 m
En caso de que la elevación A sea superior a 5 m, el
de aceite debe instalarse cada 5 ~7 m.
Longitud máx.: B1 máx. de 20m B2 máx. de 20m
(B1+B2) máx de 30m
En caso de que la longitud total del tubo (B1+B2) sea
superior a 20 m, deberá cargarse el refrigerante a razón
de 20 g/m.
Unidad
interior
Unidad exterior
PRECAUCIÓN
Unidad interior
Unidad exterior
Unidad
interior
Unidad exterior
Unidad interior
Unidad
interior
Longitud mínimo: B1 mínimo. de 3m B2 mínimo. de 3m
Para conectar se conectan a unidades interiores de 5kw,
necesita un adaptador de tubería, el tamaño del diámetro
se muestra en el dibujo:
12.7
