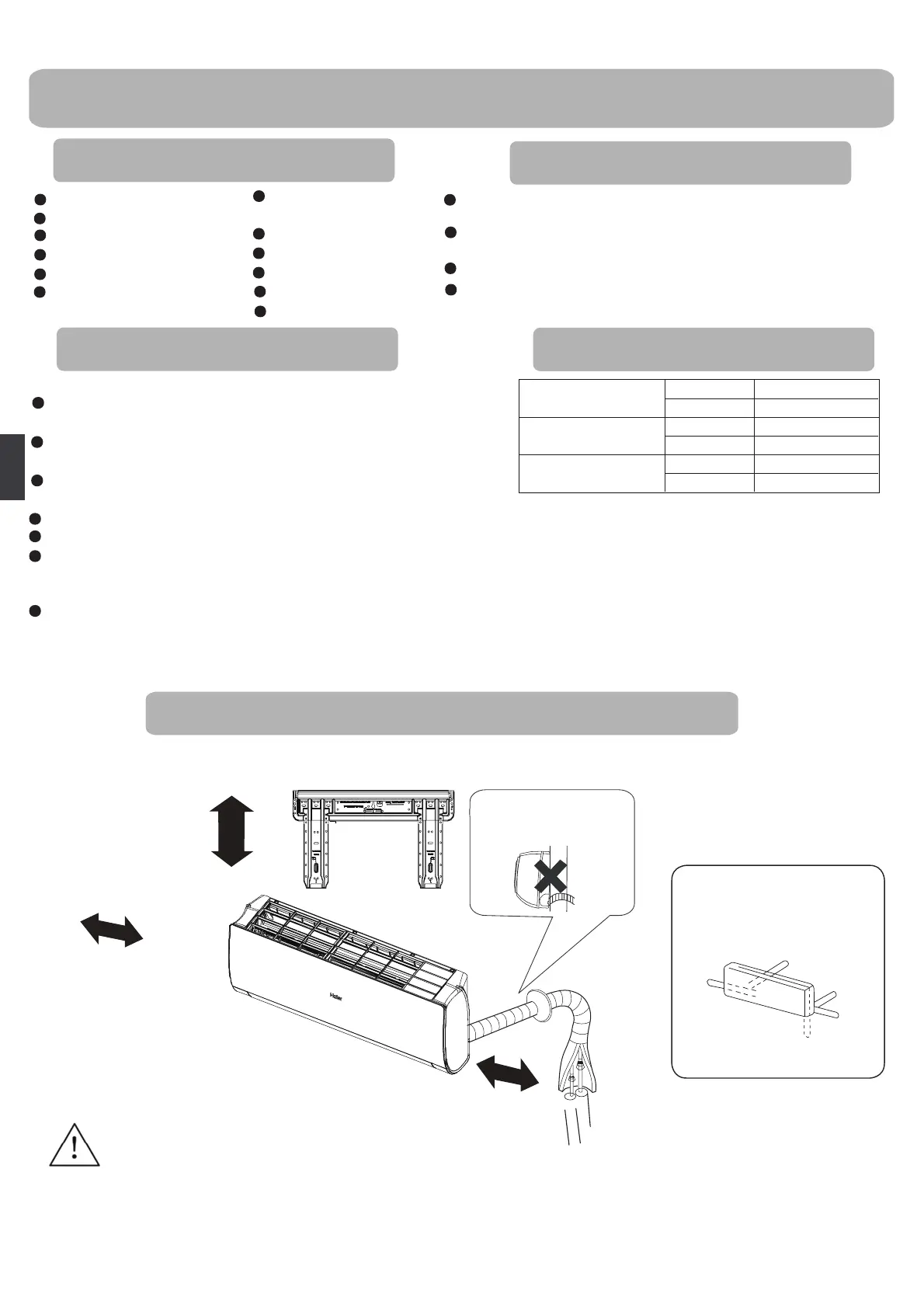

Installation af indedelen
Skruetrækker
Momentnøgle
(17, 22 og 26mm)
Bidetang
Afgrater
Nedstryger
Rørskærer
Lækagesøger eller
sæbevand
Hulbor
Kraveværktøj
Fastnøgle (17,19 og 26mm)
Kniv
Målebånd
Nødvendige værktøjer
Strømkilde
Kontrollér at spændingen er korrekt før strømkablet sættes i
stikkontakten.
Kontrollér at strømforsyningen er den rigtige i forhold til an
læggets mærkeskilt.
Anlægget skal forsynes fra egen separat forsyning.
Der skal installeres et strømstik i en afstand hvor strømkablet fr
a indedelen kan nå. Kablet må ikke forlænges eller klippes over.
Valg af monteringssted
Monteres et sted hvor der ikke er vibrationer, og enheden
kan få tilstrækkelig støtte.
Monteres et sted hvor der ikke er påvirkninger fra damp eller
varme og hvor tilgang og retur ikke er udsatte.
,
Monteres et sted med let adgang til dræn, og hvor rørførin
gen til udedelen er mulig.
Monteres på et sted hvor den kolde luft kan nå ud til hele rummet.
Monteres i nærheden af et strømudtag med god plads omkring.
Monteres et sted hvor der kan holdes en afstand på minimum
1m til TV, radio, trådløse apparater og lysstofrør.
Hvis fjernbetjening ønskes monteret på en væg, skal den
placeres på et sted hvor indedelen kan modtage signaler
når eventuelle lysstofrør i rummet er tændt.
Afstanden mellem gulvet og indedelen bør være mere end 2m.
Modellen bruger til det HFC fri kølemiddel R32
10cm
Mere end 15cm
10cm
Tegning over rørenes
retning
Bagerste venstre
Venstre
Bagerste
højre
Højre
Under
Sørg for at drænet ikke
har bagfald.
Drawing for the installation of indoor units
Dit produkt ser muligvis anderledes ud end det der er vist på billedet ovenfor. Billedet er der kun som reference.
Til 09K 12K
Til 18K
Til 24K
Valg af rør
11
Hvis drænet ønskes i venstre side, skal der først klippes fri til det med en bidetang.
Gasrør
Væskerør
Gasrør
Væskerør
Gasrør
Væskerør
Ø15,88x1.0 - (5/8”)
Ø 9,52x0,8 - (3/8”)
Ø12,7x0,8 - (1/2”)
Ø6,35x0,8 - (1/4”)
Ø9,52x0,8 - (3/8”)
Ø6,35x0,8 - (1/4”)
Tegning til installation af indedel
Mere end
Mere end
