Installationsanweisungen
(2) Aufstellungs- und Wartungsort

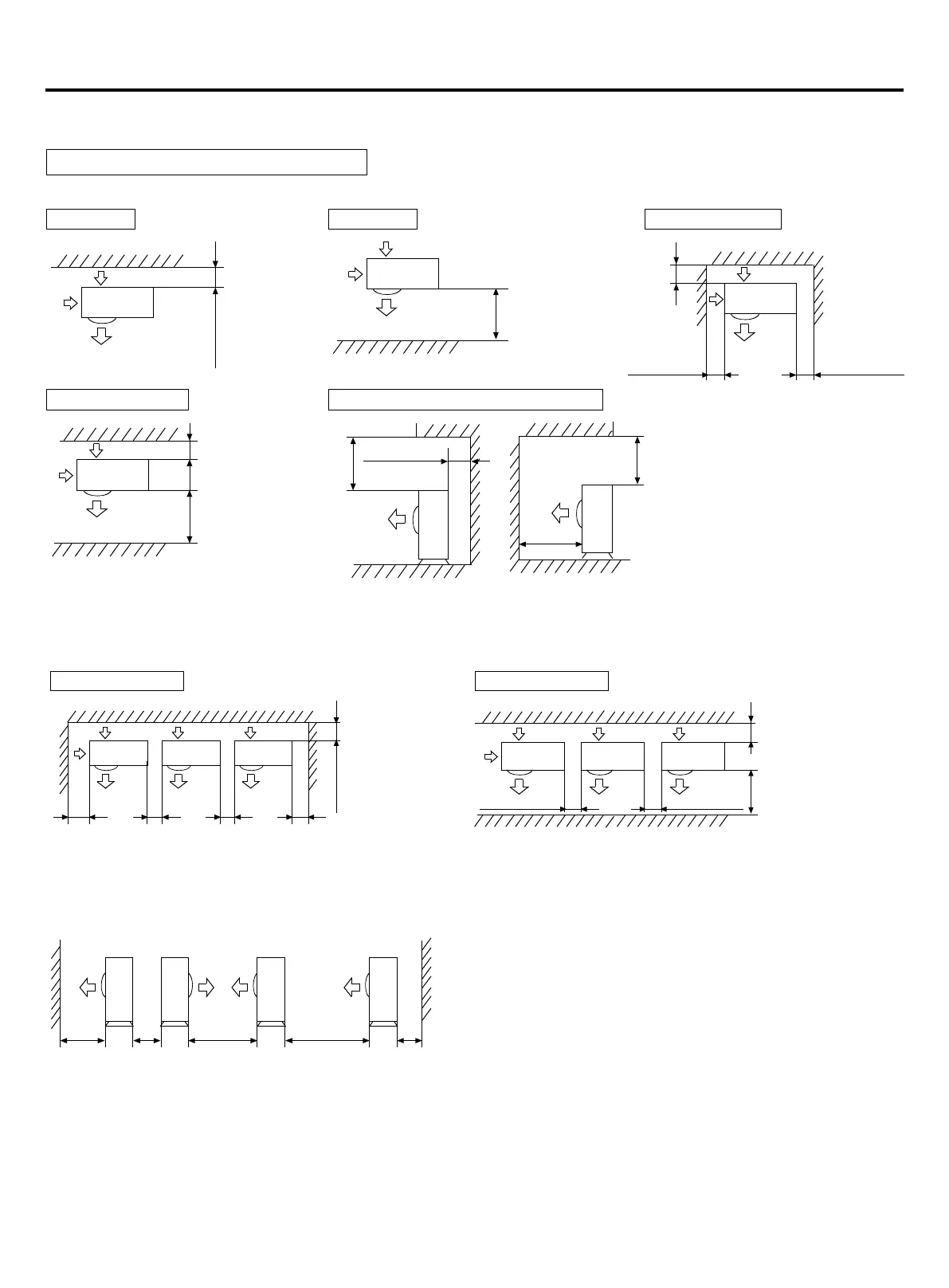

Auswahl des Aufstellungsortes im Freien
(1) Freistehende Installation (Einheit: (mm)in.)
Die Oberseite und zwei Seiten müssen zum freien Raum hin offen sein, und die Barrieren auf mindestens einer Seite der
Vorder- und Rückseite sollten niedriger als das Außengerät sein.
(2) Installation mehrerer Einheiten (Einheit: (mm) in.)
(3) Montage mehrerer Einheiten vorne und hinten (Einheit: (mm) innen.)
Die Oberseite und zwei Seiten müssen zum freien Raum hin
offen sein, und die Barrieren auf mindestens einer Seite der
Vorder- und Rückseite sollten niedriger als das Außengerät
sein.
• Der in der Abbildung gezeigte Installationsserviceraum basiert auf 95° F (35° C) (DB) Zulufttemperatur für Kühlbetrieb.In
dem Bereich, in dem die Zulufttemperatur häug 95° F (35° C) (DB) überschreitet oder wenn die thermische Belastung
des Außengeräts häug die maximale Betriebsleistung überschreitet, sollten Sie mehr Platz auf der Einlassseite des
Geräts reservieren als in der Abbildung dargestellt.
• In Bezug auf den erforderlichen Luftaustrittsraum ist das Gerät unter Berücksichtigung des Platzes zu positionieren, der
für die Kältemittelleitungen vor Ort erforderlich ist. Wenn die Arbeitsbedingungen nicht den Zeichnungen entsprechen,
wenden Sie sich an den Händler.
Über 500(20)
Über 150(6)
Über 300(12)
Über 200(8)
Über 150(6)
Über 1000(40)
Über 150(6)
Über 150(6)
Über 500(20)
Über 1000(40)
Über
1000(40)
Über
150(6)
Über 300(12)
Über
300(12)
Über 300(12)
Über 200(8)
Über 300(12) Über 300(12)
Über 1000(40)
Über 200(8)
Über
300(12)
Über
1000(40)
Über 1500(60)
Über 2000(80)
Über 200(8)
Rückseite Vorderseite
Rückseite und Seiten
Vorderseite und Rückseite
Wenn sich ein Hindernis oberhalb des Geräts bendet
Die Höhe der
Barriere ist
niedriger als
die Höhe des
Außengeräts
Rückseite und Seiten
Vorderseite und Rückseite
Die Höhe der Barriere ist niedriger als die Höhe des Außengeräts.
Standard
