Telepítési útmutató

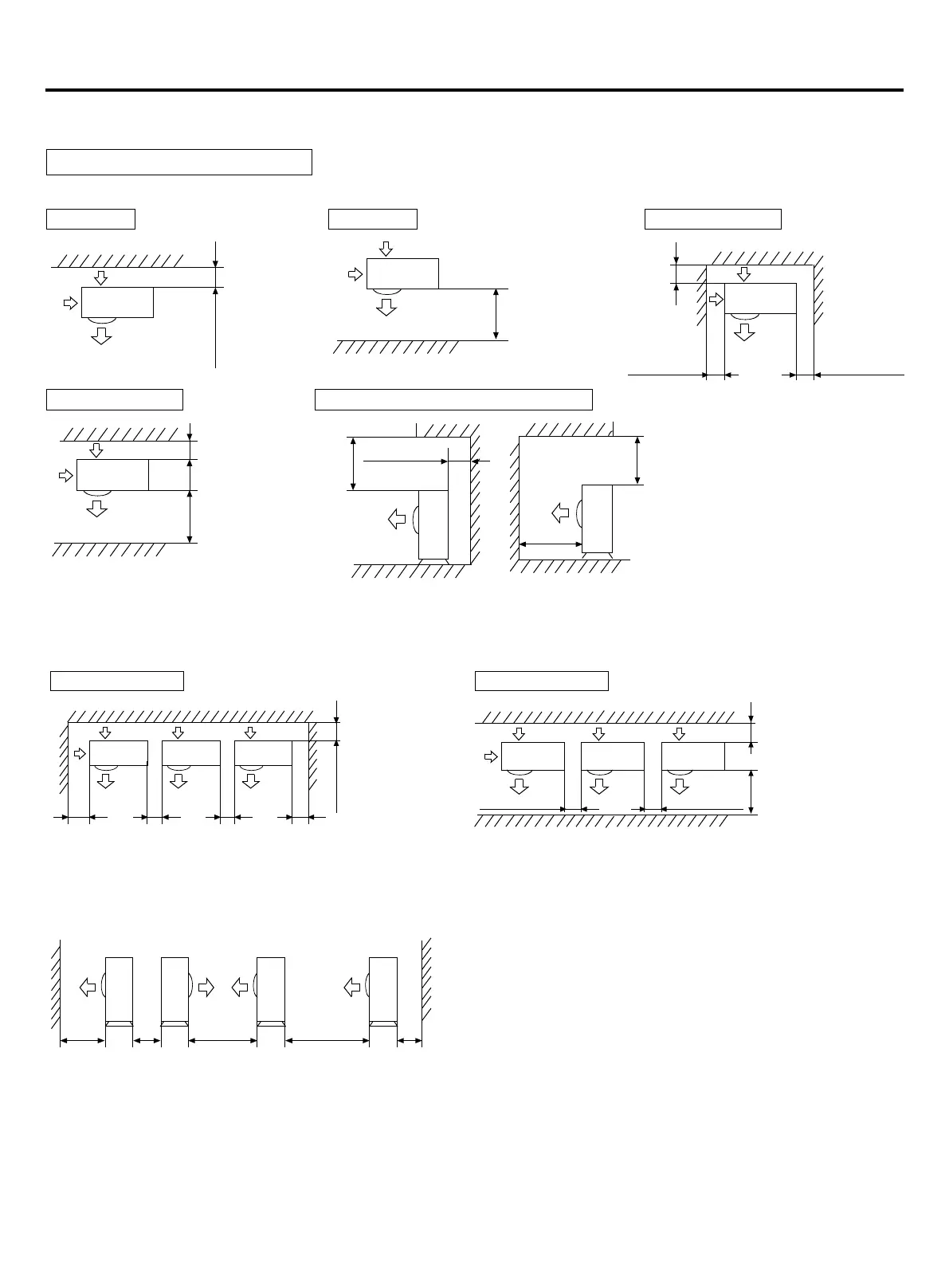

(2) Telepítési és karbantartási tér
Kültéri telepítési hely kiválasztása
(1) Egy-egységes telepítés (egység: mm (hüvelyk))
A felső és két oldalsó felületet szabad térnek kell kitenni, és az elülső és a hátlap legalább egyik oldalán az akadályoknak
alacsonyabbaknak kell lenniük, mint a kültéri egység.
(2) Több egység telepítése (egység: mm (hüvelyk))
(3) Több egység telepítése elöl és hátul (egység: mm (hüvelyk))
A felső és két oldalsó felületet szabadon kell hagyni, és
az elülső, valamint a hátlap legalább egyik oldalán az
akadályoknak alacsonyabbaknak kell lenniük, mint a kültéri
egység.
• Az ábrákon látható telepítési szerviz terek 95°F (35°C)(DB) beszívott levegő hőmérsékleten alapulnak HŰTÉS
üzemmódban. Azokban a régiókban, ahol a beszívott levegő hőmérséklete rendszeresen meghaladja a 95°F (35°C)(DB)
értéket, vagy ha a kültéri egységek hőterhelése várhatóan rendszeresen meghaladja a maximális üzemi kapacitást, a
tábla ábráin jelzettnél nagyobb helyet kell hagyni az egységek levegőbemeneti oldalánál.
• A szükséges levegőkimeneti térrel kapcsolatban az egységeket a helyszíni hűtőközeg csővezetékein végzett
munkákhoz szükséges helyigény gyelembevételével helyezze el. Forduljon a kereskedőhöz, ha a munkakörülmények
nem felelnek meg a rajzoknak.
Felül 500(20)
Felül 150(6)
Felül 300(12)
Felül 200(8)
Felül 150(6)
Felül 1000(40)
Felül 150(6)
Felül 150(6)
Felül 500(20)
Felül 1000(40)
Felül
1000(40)
Felül
150(6)
Felül 300(12)
Felül
300(12)
Felül 300(12)
Felül 200(8)
Felül 300(12) Felül 300(12)
Felül 1000(40)
Felül 200(8)
Felül
300(12)
Felül
1000(40)
Felül 1500(60)
Felül 2000(80)
Felül 200(8)
Hátul Elöl Hátulja és oldala
Eleje és hátulja
Ha akadályok vannak az egység felett
A sorompók magassága kisebb, mint a kültéri egységé
A sorompók
magassága
kisebb, mint
a kültéri
egységé
Hátulja és oldala Eleje és hátulja
Alapértelmezett
