Istruzioni per l'installazione

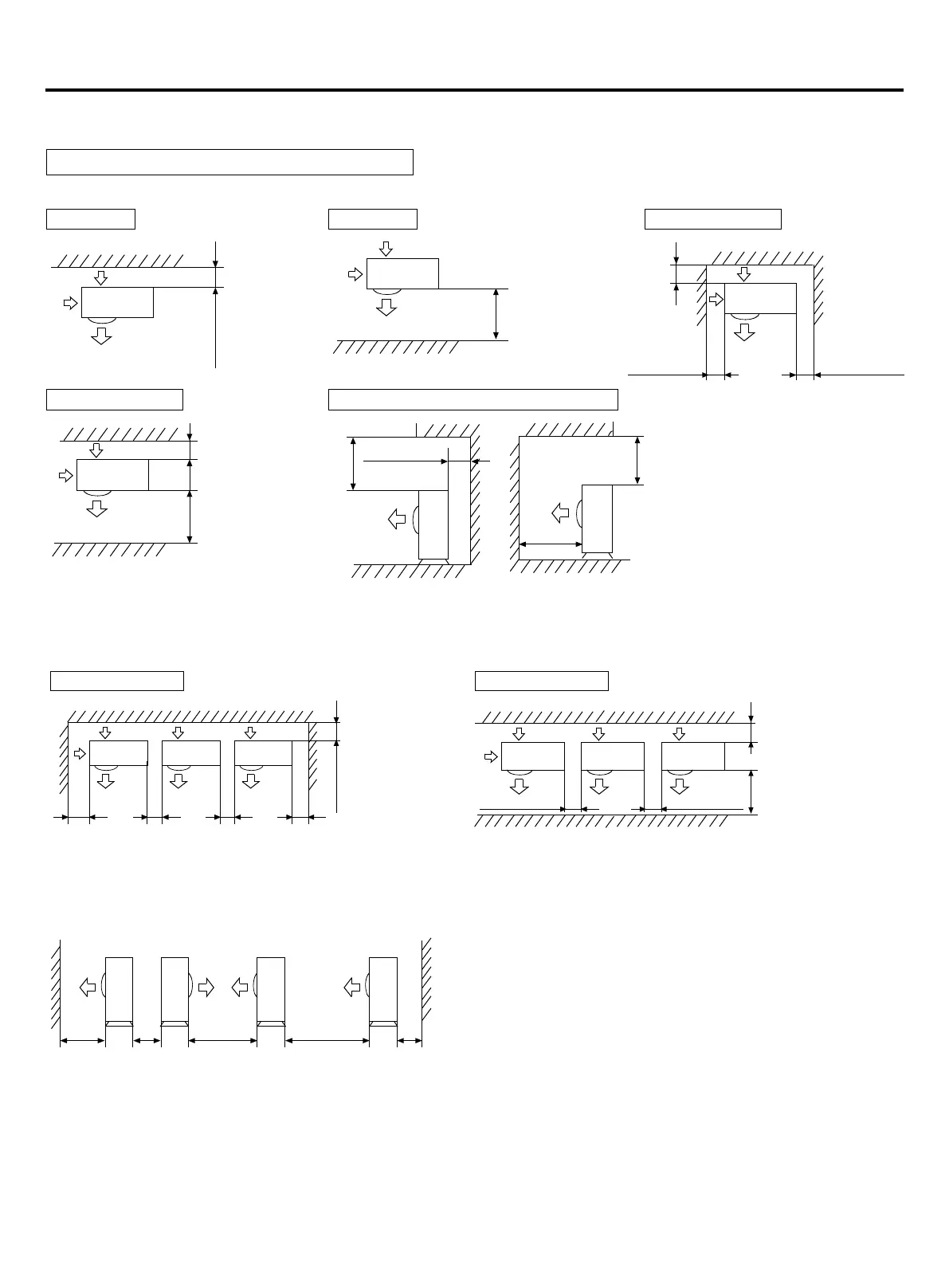

(2) Spazio di installazione e manutenzione
Selezione del luogo di installazione dell'esterno
(1) Installazione a unità singola (unità: (mm) pollici)
La supercie superiore e le due superci laterali devono essere esposte allo spazio aperto e le barriere su almeno un lato
della parte anteriore e posteriore devono essere più basse dell'unità esterna.
(2) Installazione a più unità (unità: (mm) pollici)
(3) Installazione di più unità nella parte anteriore e posteriore (unità: (mm) pollici)
La supercie superiore e le due superci laterali devono essere
esposte allo spazio aperto e le barriere su almeno un lato della
parte anteriore e posteriore devono essere più basse dell'unità
esterna.
• Gli spazi di servizio dell'installazione mostrati nelle illustrazioni si basano su una temperatura di aspirazione dell'aria di 95°F (35°C)(DB)
per il funzionamento a RAFFREDDAMENTO. Nelle regioni in cui la temperatura dell'aria aspirata supera regolarmente i 95°F(35°C)
(DB), o se si prevede che il carico termico delle unità esterne supererà regolarmente la capacità operativa massima, riservare uno
spazio maggiore di quello indicato nelle gure del lato aspirazione aria delle unità.
• Per quanto riguarda lo spazio necessario per l'uscita dell'aria, posizionare le unità tenendo conto dello spazio necessario anche per
il lavoro delle tubazioni del refrigerante in loco. Consultare il proprio rivenditore se le condizioni di lavoro non corrispondono a tali
disegni.
Sopra 500(20)
Sopra 150(6)
Sopra 300(12)
Sopra 200(8)
Sopra150(6)
Sopra 1000(40)
Sopra150(6)
Sopra150(6)
Sopra 500(20)
Sopra 1000(40)
Sopra
1000(40)
Sopra
150(6)
Sopra 300(12)
Sopra
300(12)
Sopra 300(12)
Sopra 200(8)
Sopra 300(12) Sopra 300(12)
Sopra1000(40)
Sopra 200(8)
Sopra
300(12)
Sopra
1000(40)
Sopra 1500(60)
Sopra 2000(80)
Sopra 200(8)
Dietro
Davanti
Dietro e di lato
Dietro e di lato
Davanti e dietro
Davanti e dietro
Quando esistono barriere sopra il dispositivo
L'altezza
delle barriere
è inferiore
a quella
dell'unità
esterna
L'altezza delle barriere è inferiore a quella dell'unità esterna
Standard
14
