35

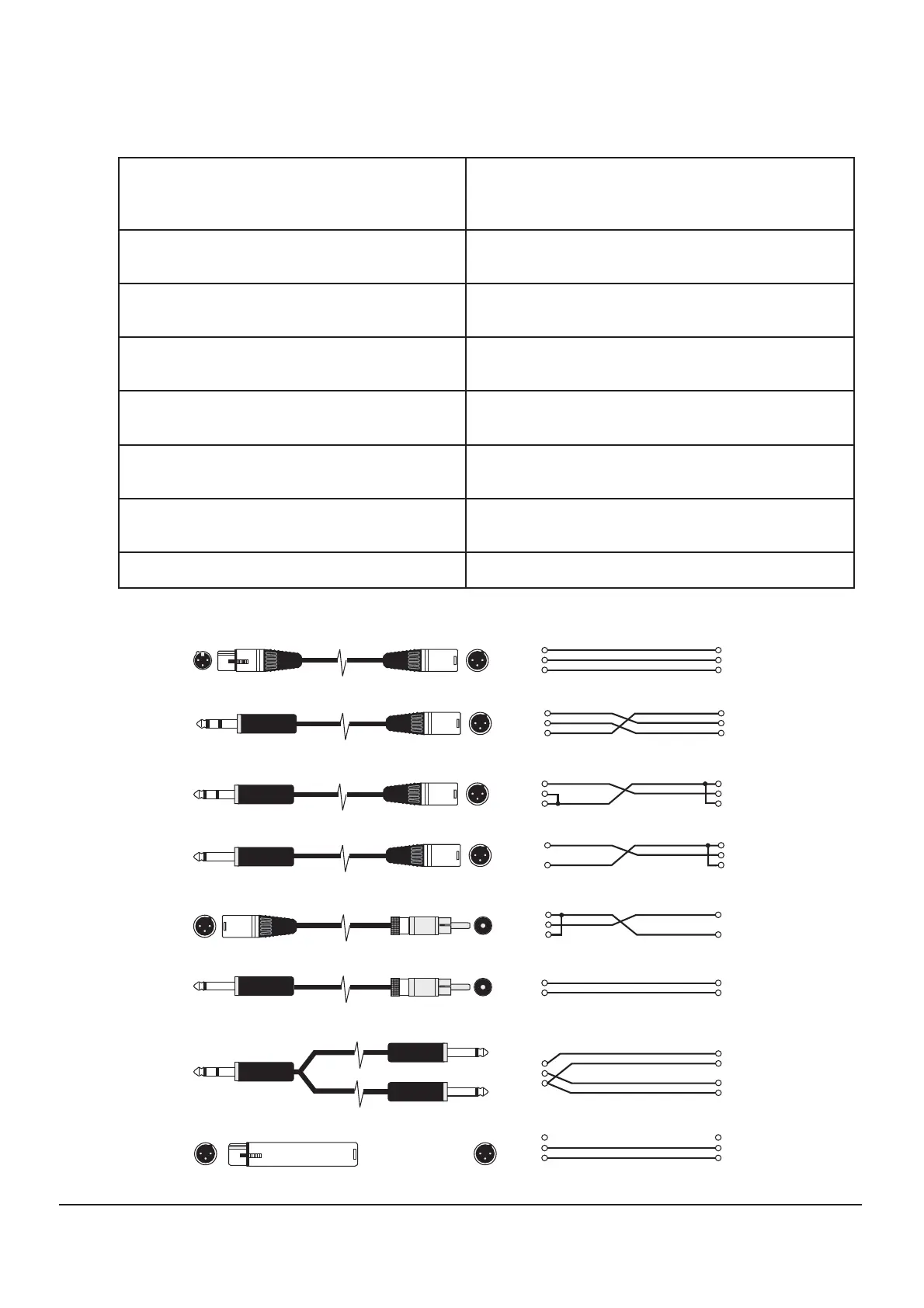

CABLES Y CONECTORES
XLR/F para cable de micrófono XLR/M
El cable estándar para interconectar micrófono y señal de nivel de
línea en sistemas de audio profesionales. Micrófono para la mesa de
mezclas.
Entrada P10 (balanceada) de 1/4 de pulgada para XLR/M
Para conectar dispositivos P10 balanceados de 1/4 de pulgada y se
puede usar indistintamente.
Entrada P10 (no balanceada) de 1/4 de pulgada para XLR/M
Para conectar instrumentos con salidas no balanceadas a entradas
XLR balanceadas.
Conector P10 TS de 1/4 de pulgada (no balanceado) para
XLR/M
Este cable es eléctricamente idéntico a "P10" (no balanceado) de
1/4 de pulgada y se puede usar indistintamente.
Cable XLR/M para RCA (phono)
Conecta productos de audio y algunas salidas de mesa de mezclas
de DJ a entradas de equipos de audio profesionales.
Entrada P10 de 1/4 de pulgada a entrada doble P10 de 1/4
de pulgada
Divide una salida estéreo en señales separadas izquierda/derecha.
TS (no balanceado) P2 para cable RCA (Phono)
Conector P2 para conectar la salida de un portátil, teléfono móvil,
reproductor MP3, ordenador a una mesa de mezclas.
XLR/F para audio con interruptor de tierra XLR/M Solo con entradas y salidas balanceadas
XLR/F para cable de micrófono XLR/M
1 (escudo)
2
3
1
2
3
1 (escudo)
2
3
Punta
Anillo
Manga
P10 (balanceado) 1/4" para cable XLR/M
1 (escudo)
2
3
Punta
Anillo
Manga
P10 (no balanceado) 1/4" para cable XLR/M
1 (escudo)
2
3
Punta
Manga
P10 TS (no balanceado) 1/4" para cable XLR/M
Punta
Manga (escudo)
1
2
3
XLR/M para cable RCA (Phono)
Punta
Manga (escudo)
Punta
Manga
P2 TS (no balanceado) P2 para cable RCA (Phono)
Punta
Manga (escudo)
Punta
Anillo
Manga
P10 1/4” para cable doble TS P10 1/4”
1. (sin conexión)
2
3
1
2
3
Adaptador XLR/F a audio con interruptor de tierra XLR/M
Punta
Manga (escudo)
