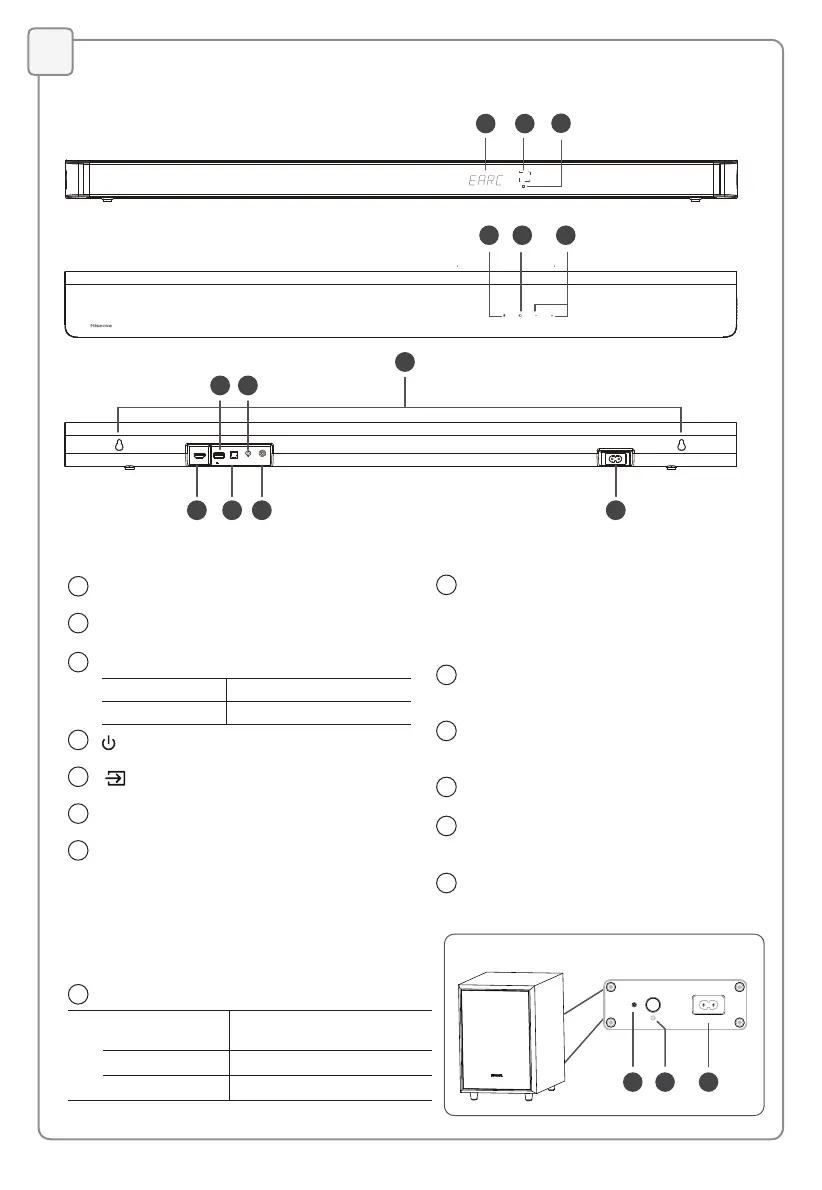

Identificar as peças
Unidade Principal
1
Ecrã de Exibição
Mostra o estado atual.
2
Sensor do controlo remoto
Sinal de receção do controlo remoto.
3
Indicador Vermelho de Standby
• Constante ligado Em modo standby
• Intermitente lento Em modo Auto-Ativar
4
Tecla (LIGAR/DESLIGAR)
LIGAR o aparelho ou colocar em modo STANDBY.
5
Tecla (SOURCE)
Seleciona o modo de reprodução.
6
Teclas +/- (VOL+/VOL-)
Aumentar/reduzir o nível do volume.
7
Montagem na Parede
Instale os parafusos de montagem na parede
para montar o aparelho na parede.
8
Tomada HDMI eARC
A porta para ligar uma TV. A porta suporta
a funcionalidade eARC/ARC HDMI, que
permite à barra de som reproduzir áudio
com origem da TV ligada.
9
Tomada USB
Ligar o dispositivo USB para reproduzir
música.
10
Tomada OPTICAL
Ligue a tomada OPTICAL OUT a um
dispositivo externo.
11
Tomada AUX
Ligue a um dispositivo de áudio externo.
12
Tomada COAXIAL
Ligue a tomada COAXIAL OUT a um
dispositivo externo.
13
Tomada AC IN
Ligar à corrente elétrica.
Subwoofer sem fios
1
Indicador
• Intermitente rápido O subwoofer está em modo
emparelhar
• Constante ligado Ligado/Emparelhado com êxito
• Intermitente lento Ligado/Emparelhar falhou
2
1 2
4
3
5 6
7
8 10 12 13
9 11
HDMI eARC
OPTICAL
AUX
COAXIAL
AC IN
USB
5V 500mA
1 2 3
AC IN
