APLICACIONES
Puertas corredizas de madena y aluminio.
PREPARATIVOS PREVIOS A LA OPERACIÓN
Antes de utilizar la herramienta eléctrica, realice los preparativos siguientes.
1. Quite todo el material de embalaje adherido o vinculado con la herramienta antes de usarla.
2. Instalación
11-3 9/64"
(295 mm)
11/32" (9 mm)
4 orifi cios
11-27/64" (290 mm)
10-23/64"
(263 mm)
Banco grueso de 1" (25 mm)
Banco de trabajo Tuerca de 5/16" (8 mm)
Perno de 5/16" (8 mm)Base
Fig. 4

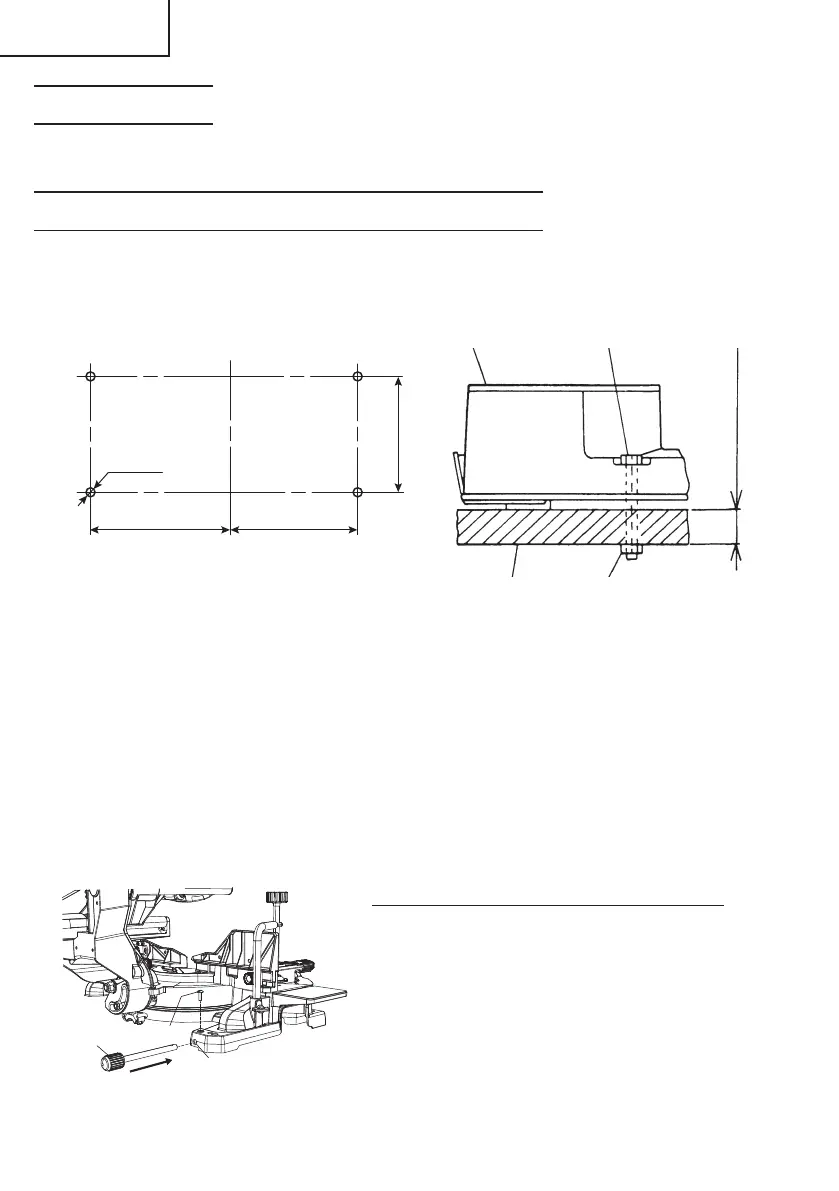

Coloque la herramienta eléctrica sobre un banco de trabajo nivelado horizon-tal, como se
muestra en la Fig. 4.
Seleccione pernos de 5/16" (8 mm) de diámetro y de la longitud adecuada al grosor del banco
de trabajo. La longitud del perno deberá ser de 1-9/16" (40 mm) por lo menos más el grosor del
banco de trabajo.
Por ejemplo, utilice pernos de 2-9/16" (65 mm) o más para un banco de trabajo con grosor de 1"
(25 mm).
El conjunto de varilla de parada acoplada a la parte trasera de la base ayuda a estabilizar la
herramienta eléctrica.
Instalación del conjunto de varilla de parada
Inserte un conjunto de varilla de parada en el orifi co
ubicado en la parte posterior de la base y empújelo
hasta el máximo de su recorrido.
Enrosque el tornillo de 5 mm en el orifi cio situado
junto al soporte de montaje.
Apriete fi rmemente el tornillo de 5 mm con un
destornillador.
Repita los pasos anteriores para instalar el otro
conjunto de varilla de parada.
Conjunto
de varilla
de parada
Tornillo de
5 mm
Orifi cio
Fig. 5
