Hitachi C 10FSHC User Manual

109
Español
(3) Ajuste de la posición de la línea láser
Línea frontal
Si la línea láser está en ángulo con respecto a la línea patrón del lado frontal, gire
la perilla de ajuste vertical del láser hacia la derecha para alinear la línea láser en
paralelo con la línea patrón. (Fig. 22- b)
Línea superior
Si la línea láser está en ángulo con respecto a la línea patrón del lado superior, gire
la perilla de ajuste horizontal del láser para alinear la línea láser en paralelo con la
línea patrón. (Fig. 22- c)
NOTA: Cuando ajuste la línea frontal y la línea superior, girar la perilla de ajuste
demasiado hará que el láser se refl eje en la hoja de la sierra y produzca
dos líneas láser.
NOTA: Tras realizar los ajustes anteriores, verifi que visualmente que tanto la
línea láser frontal como la superior están en paralelo con la línea patrón.

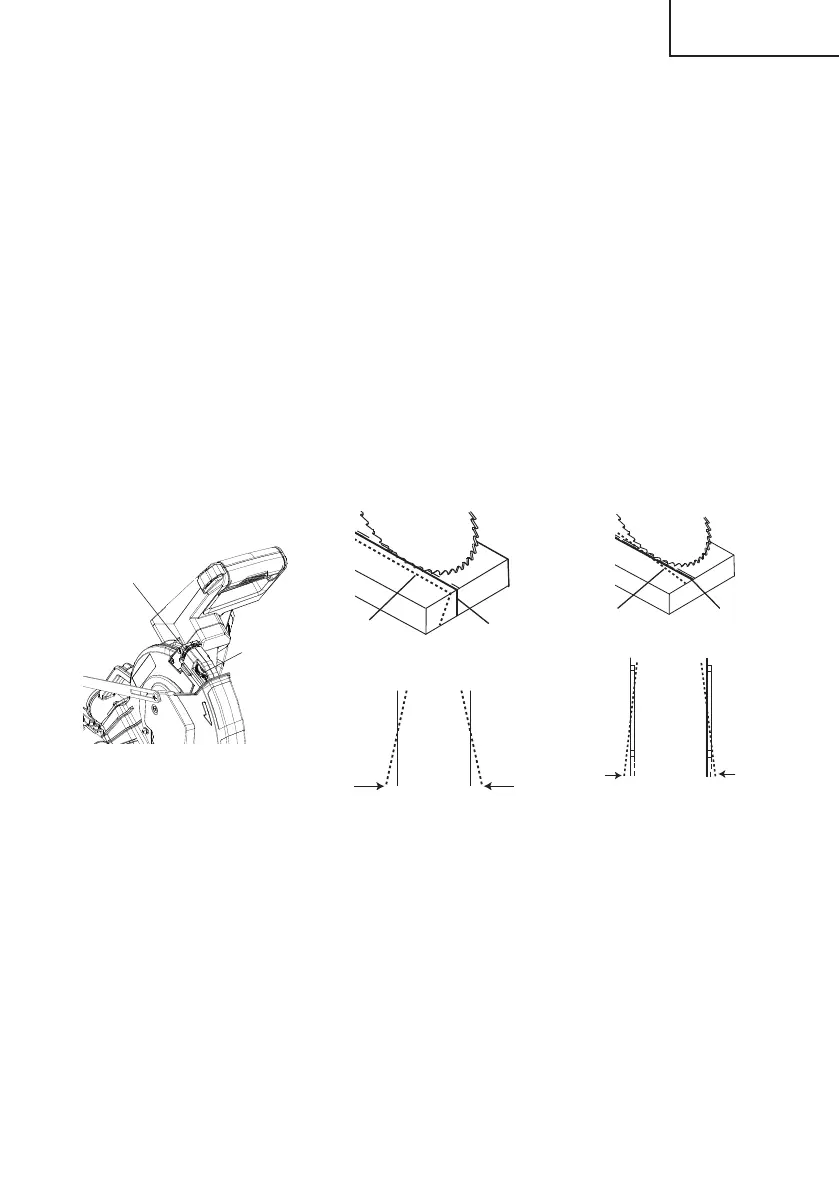

Fig. 22-aFig. 22-bFig. 22-c
Perilla de ajuste
vertical del láser
Perilla
de ajuste
horizontal
del láser
Línea láser
Línea patrón
IzquierdaDerecha
Izquierda Derecha
Línea láser
Línea patrón
000BookC10FSHCNA.indb109000BookC10FSHCNA.indb109 2017/06/2018:37:552017/06/2018:37:55
