Hitachi C 10FSHC User Manual

119
Español

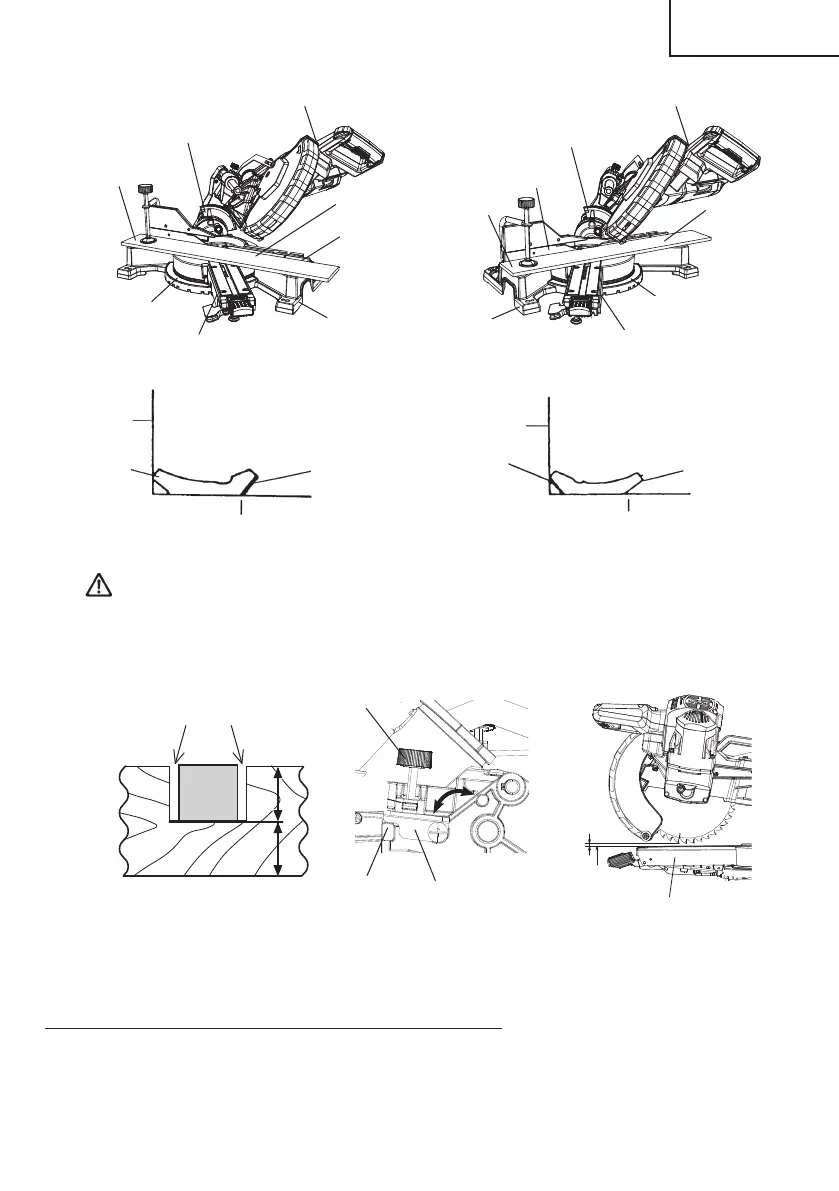

Fig. 37
Escuadra
de guía (A)
Base
Escala de ángulos de
corte de ingletes
Mesa giratoria
Escala de ángulos
de corte en bisel
Cabeza
4
1
Mesa giratoria
Fig. 38
Cabeza
Escala de ángulos
de corte en bisel
3
Escala de ángulos de
corte de ingletes
Base
Escuadra
de guía (B)
2
Fig. 40
Ⓐ
Ⓑ
Mesa de la base
Escuadra
de guía
Fig. 39
Escuadra
de guía
Ⓐ
Ⓑ
Mesa de la base
ADVERTENCIA: Siempre asegure fi rmemente la moldura en vértice a la
escuadra de guía; de lo contrario, la misma podría zafarse
de la mesa y producir lesiones.
10. Procedimientos de corte de ranuras
Fig. 41
ⓐ
ⓑ
Corte de ranuras con una hoja
de sierra
Fig. 42
Perilla de parada
Bloque de
parada
Placa de anclaje
Asiento
de parada
ⓑ
Línea inferior
de la ranura
Mesa giratoria
Se pueden cortar ranuras en la pieza de trabajo como se indica en la Fig. 41 ajustando la
perilla de parada.
Procedimiento de ajuste de la profundidad de corte:
(1) Gire la placa de anclaje en la dirección mostrada en la Fig. 42.
Baje la cabeza del motor y gire la perilla de parada con la mano. (Donde la cabeza de
la perilla de parada entra en contacto con la placa de anclaje.)
