(1) Coupe à angle droit
Desserrer les trois vis de 4 mm, puis mettre la plaque d’insertion de gauche et fi xer
provisoirement les vis de 4 mm aux deux extrémités. Puis, fi xer une pièce d’environ
7-7/8" (200 mm) avec l’ensemble d’étau et la couper. Aligner la surface de coupe
sur le bord de la plaque d’insertion, et visser solidement les vis de 4 mm aux deux
extrémités. Retirer la pièce et visser solidement la vis centrale de 4 mm. Régler la
plaque d’insertion de droite de la même manière.
(2) Coupe de biseau à gauche et à droite
Régler la plaque d’insertion comme indiqué à la Fig. 10-b et Fig. 10-c en procédant
comme pour la coupe à angle droit.
PRECAUTION: Après avoir réglé la plaque d’insertion pour la coupe à angle
droit, la plaque d’insertion sera légèrement coupée si on
l’utilise pour des coupes de biseau.
Pour eff ectuer une coupe de biseau, régler la plaque
d’insertion pour une coupe à angle de biseau.
2. Utilisation de la garde secondaire (A)
AVERTISSEMENT: La garde secondaire (A) doit être déployée pour toute
coupe en biseau en angle droit. Ne pas déployer la garde
secondaire (A) ne permettra pas assez d’espace pour
que la lame passe à travers, ce qui pourrait causer de
graves blessures. À des angles d’onglet ou de biseau
extrêmes, la lame de scie pourrait aussi entrer en
contact avec la garde.
Cet outil électrique est équipé d’une garde secondaire (A).
Dans le cas d’une coupe droite ou d’une coupe en biseau à
gauche, utiliser la garde secondaire (A). Dans ces conditions,
il est possible d’eff ectuer une coupe stable du matériau avec
une face arrière large.
Pour une coupe en angle droit, desserrer le bouton de
verrouillage, puis faire glisser la garde secondaire (A) vers
l’extérieur, comme illustré à la Fig. 11.
Lorsqu’on fait glisser la garde secondaire (A) vers l’extérieur,
si un espace suffi sant ne peut pas être assuré ou si la garde
secondaire (A) entre en contact avec les autres pièces de
l’outil dont le moteur, complètement retirer la garde secondaire (A) de la garde (A). De plus,
s’assurer de retirer le bouton de verrouillage de la garde (A).
REMARQUE: Lors du transport de la scie, toujours sécuriser la garde secondaire
(A) sur la position repliée et la verrouiller.

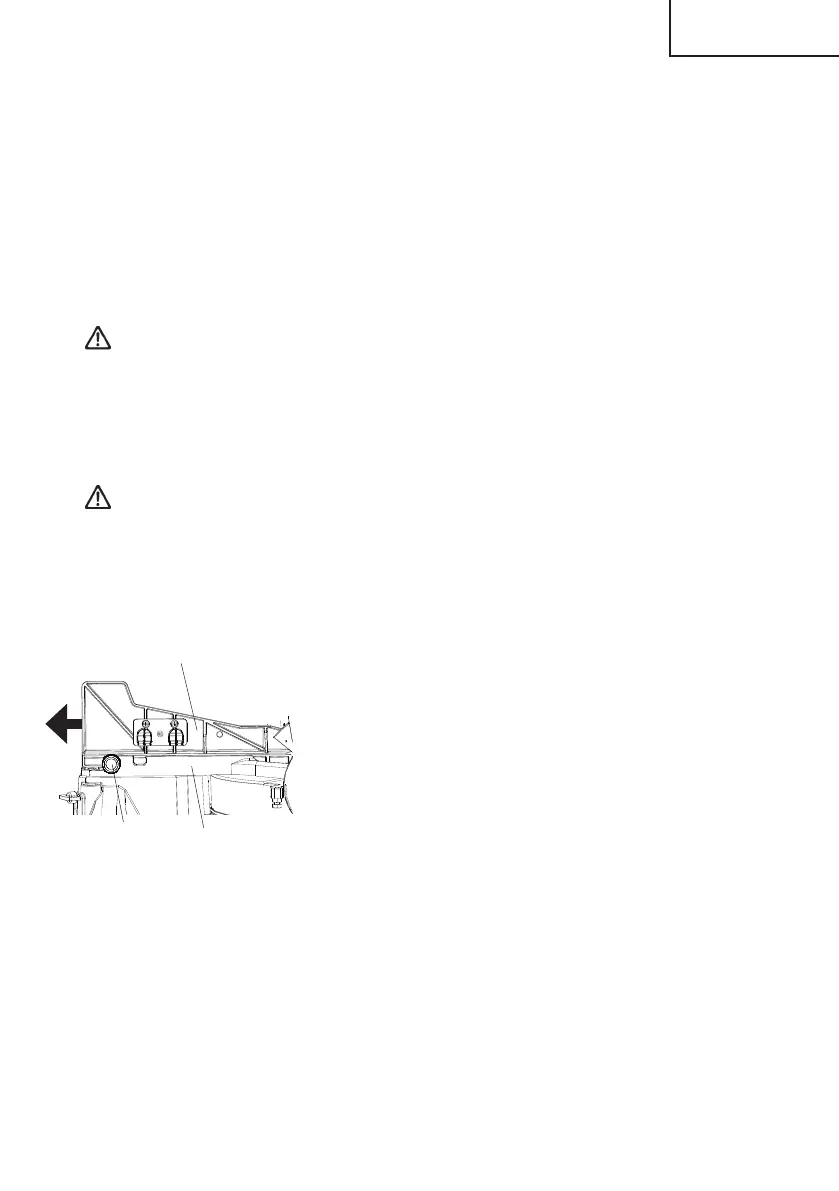

Fig. 11
Garde (A)
Garde secondaire (A)
Bouton de
verrouillage
000BookC10FSHCNA.indb59000BookC10FSHCNA.indb59 2017/06/2018:37:112017/06/2018:37:11
