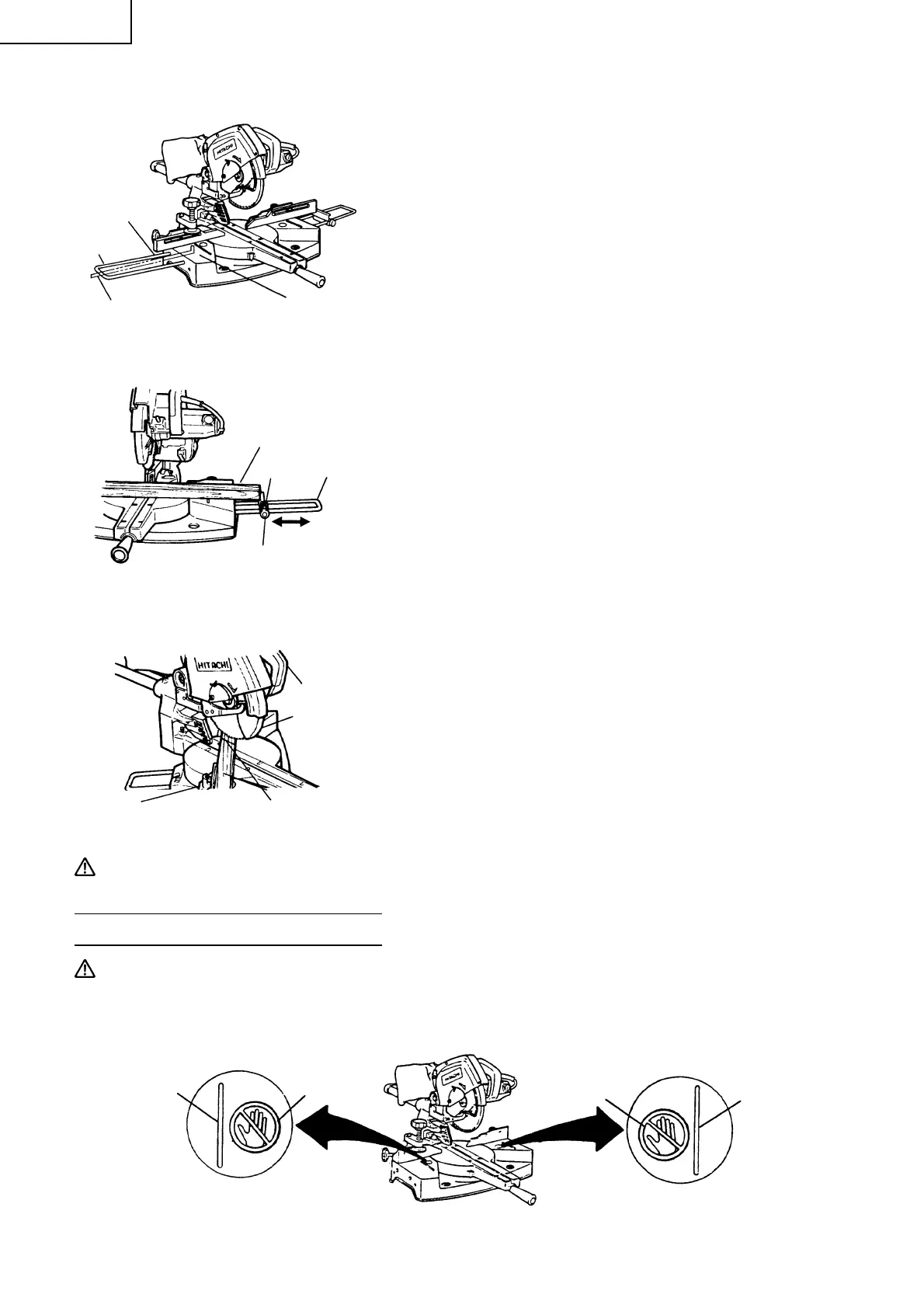

6. Installation des supports ... (Accessoires en option)
Les supports permettent de fixer et de stabiliser les pièces longues
pendant la coupe.
(1) Comme indiqué à la Fig. 12, utiliser une équerre en acier pour
aligner le bord supérieur des supports sur la surface du socle.
(2) Après l’alignement, fixer les supports avec les boutons de
boulonnage de 6 mm (accessoires en option).
Fig. 12
7. Butée pour la précision de coupe ... (La butée est un accessoire en option.)
La butée facilite la précision des coupes continues sur des longueurs
de 265 à 430 mm (10-7/16" à 16-15/16").
Pour installer la butée, la fixer au support à l’aide du bouton de
boulonnage de 6 mm comme indiqué à la Fig. 13.
Fig. 13
8. Utilisation d’un trait d’encre
Appuyer sur la poignée pour relever le carter de sécurité comme
indiqué à la Fig. 14, et aligner le trait d’encre pré-marqué sur la
lame.
Fig. 14
ATTENTION : Ne jamais relever le carter de sécurité pendant que la lame tourne.
APPLICATIONS PRATIQUES
AVERTISSEMENT: * Pour éviter tout risque de blessure, ne jamais retirer ni installer la pièce sur la
table pendant que l’outil fonctionne.
*Ne jamais amener les membres à l’intérieur de la ligne à côté du signe
d’avertissement pendant que l’outil fonctionne. Cela pourrait être dangereux
(voir Fig. 15.)
