Français

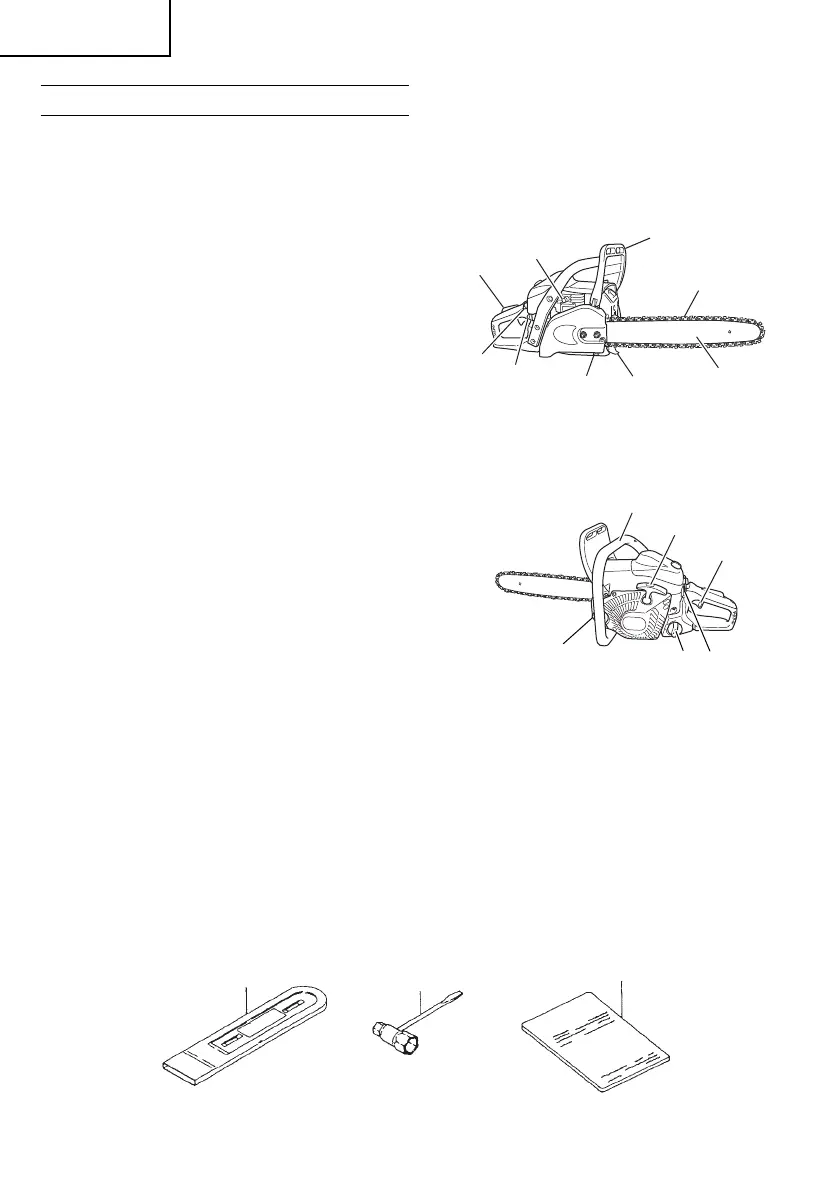

DESCRIPTION
1. Commande des gaz : Dispositif actionné par le
doigt de l’opérateur pour la commande de vitesse
du moteur.
2. Levier accélérateur bloqué : Dispositif qui empêche
le déclenchement accidentel de la commande des
gaz tant qu’elle n’est pas relâchée manuellement.
3. Commutateur arrêt : Dispositif permettant de
lancer ou d’arrêter le moteur.
4. Bouchon du réservoir d’huile : Permet de fermer
le réservoir d’huile.
5. Lanceur à retour automatique : Tirer sur la
poignée pour lancer le moteur.
6. Poignée avant : Poignée de soutien située sur ou
vers l’avant du carter moteur.
7. Bouchon du réservoir de carburant : Permet de
fermer le réservoir de carburant.
8. Levier d’étranglement : Dispositif qui enrichit le
mélange essence/air dans le carburateur pour
faciliter le démarrage.
9. Bomba de escorvar ; Dispositivo para fornecer
combustível adicional, para ajudar no arranque.
10. Soupape de décompression : dispositif pour
réduire la pression de compression afi n de
faciliter le démarrage.
11. Guide-chaîne : Pièce qui soutient et guide la
chaîne de coupe.
12. Chaîne découpe : Chaîne qui sert d’instrument
découpe.
13. Frein de chaîne (protection de main avant) :
Dispositif d’arrêt ou de verrouillage de la chaîne.
14. Griff e d’abattage : Dispositif qui tient lieu de pivot
quand l’outil entre en contact avec un arbre ou
un billot de bois.
15. Capteur de chaîne : Dispositif qui retient la
chaîne de coupe.
16. Cache de guide-chaîne : Dispositif qui recouvre
le guide-chaîne et la chaîne de coupe quand on
ne se sert pas de l’outil.
17. Clé à douille multiple : Outil qui permet de
déposer et de remonter la bougie et de tendre la
chaîne de coupe.
18. Mode d’emploi : Fourni avec l’outil. Lisez-le
avant d’utiliser l’outil et conservez-le à des fi ns
de référence ultérieure pour apprendre les
techniques d’utilisation correcte et de sécurité.
16
16
17
18
13
12
11
14
8
2
9
15
10
6
5
1
37
4
