Fig. 8
Aflojar
Tornillo
Fig. 9
Resorte
Gancho
El diámetro más grande queda
en dirección opuesta
Fig. 10
Tornillo
Fig. 11
Fig. 12
Broca

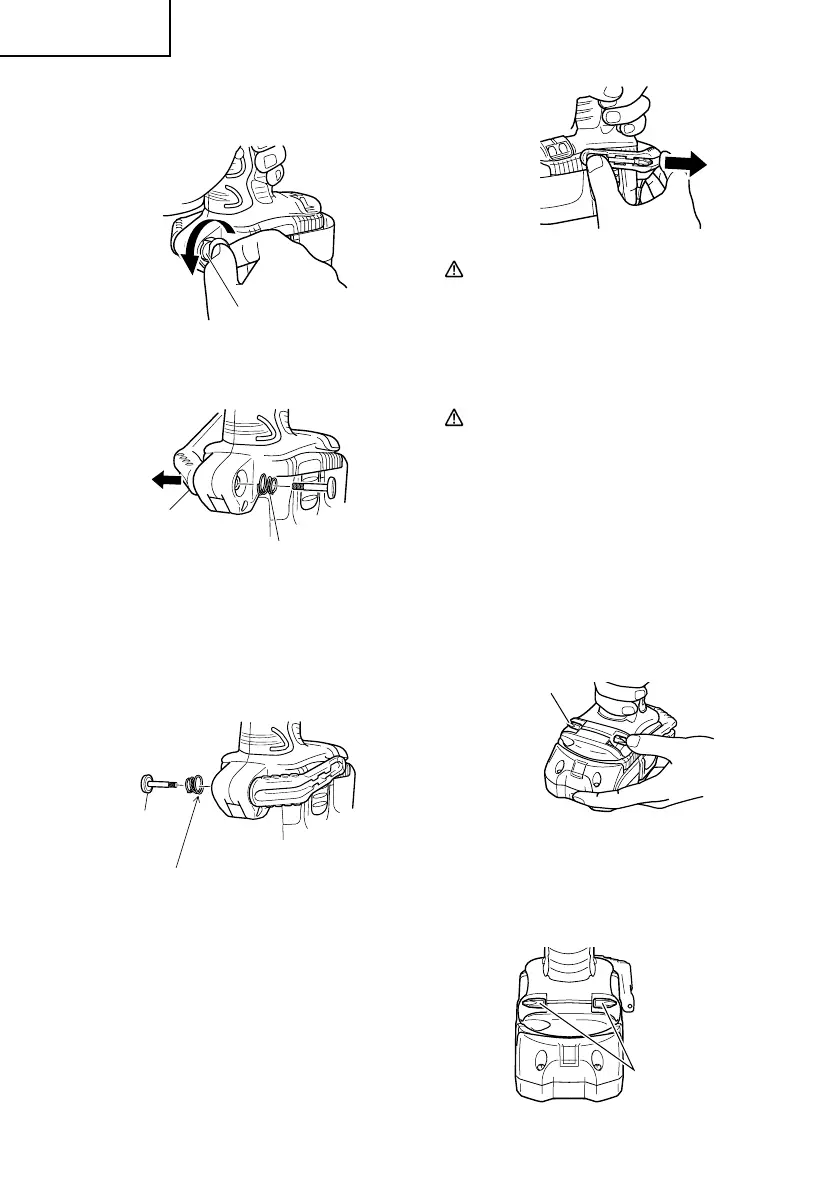

(a) Sujete firmemente la unidad principal y saque
el tornillo usando un destornillador de cabeza
ranurada o una moneda (Fig. 8).
(b) Saque el gancho y el resorte (Fig. 9).
(c) Instale el gancho y el resorte en el otro lateral
y asegure firmemente con el tornillo (Fig. 8).
NOTA:
Preste atención a la orientación del resorte. El
diámetro más grande debe quedar opuesto a usted
(Fig. 10).
2. Uso del portapunta (Gancho con portapunta)
䡬
Instalación de la punta
Deslice la punta desde el lateral e insértela
firmemente hasta que la ranura del foso quede
enclavada en la parte saliente del gancho.
䡬
Extracción de la punta
Sostenga firmemente la unidad principal y extraiga
la punta sujetando el extremo con su pulgar (Fig.
11).
Fig. 13
Inserte de manera
tal que la broca
no sobresalga
de la unidad
principal
PRECAUCIÓN:
●
Sólo se podrá utilizar la punta phillips (N° 2 × 65L;
N° de código 983006) de los ACCESORIOS
ESTÁNDAR de Hitachi. El uso de otras puntas
puede provocar flojedad.
2. Uso del portabrocas.
PRECAUCIÓN:
●
Guarde la broca en el lugar especificado de la
herramienta. Si se utiliza la herramienta con la
broca incorrectamente guardada, ésta se podrá
caer y provocar lesiones.
●
No guarde brocas que sean de longitud, calibre o
dimensión diferente de la broca de destornillador
en cruz (65 mm de largo) incluida en los
ACCESORIOS ESTÁNDAR. La broca podría caer y
causar lesiones.
(1) Desmontaje de la broca
Sostenga firmemente la unidad principal y extraiga
la broca sujetando la punta con su pulgar (Fig.12).
(2) Instalación de la broca
Instale la broca invirtiendo los pasos del
desmontaje. Inserte la broca de manera que los
lados izquierdo y derecho queden iguales, tal como
se muestra en la Fig. 13.
