UTILISATION ET ENTRETIEN
REMARQUE:
Les informations figurant dans ce manuel d’instructions sont conçues pour assister l’utilisateur pour un emploi et un entretien du ’
compresseur en toute sécurité.
Certaines illustrations du manuel d’instructions peuvent présenter des détails ou équipements différents de ceux présents sur votre
compresseur.

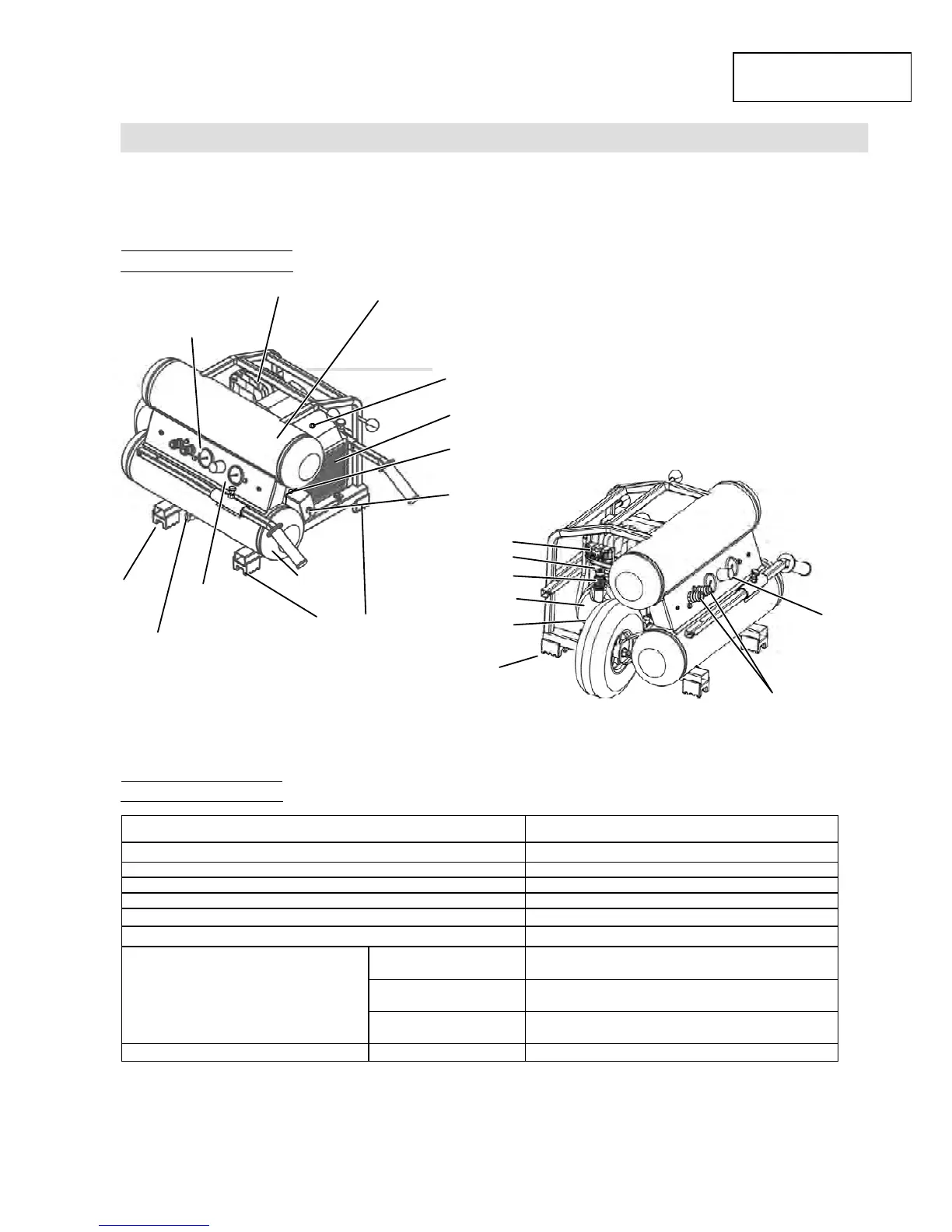

NOM DES PIÈCES
Fig.1
SPECIFICATIONS
Modale EC 1110
Moteur Moteur à inductionmonophasé
Alimentation Monophasée, 120V AC 60 Hz
Puissance de sortie 1.6 HP (1.2 kw)
Courant 15.0 A
)rtl 91( .lag SU 5 riovresér ud ecnanetnoC
)rab 01( ISP 541 elamixam noisserP
à 40 PSI
(2.8 bar)
5.2 CFM
(147 ltr/min)
Refoulement d’air libre
à 90 PSI
(6.2 bar)
4.2 CFM
(120 ltr/min)
à 100 PSI
(6.9 bar)
3.9 CFM
(112 ltr/min)
eliuH noitacirbuL
Indicateur de
pression (B)
indique la
pression de travail
Culasse
Réservoir
Commutateur du
protecteur thermique
Moteur
Indicateur de
pression (A) indique
la pression à
l’intérieur du
réservoir
Sélecteur de
l’interrupteur
barométrique
Bouchon de
vidange
Pare-chocs en
caoutchouc
Vanne de securité
Réservoir
Pare-chocs en
caoutchouc
Filtre d’admission
Cylindre
Jauge à huile
Couvercle de pompe
Robinet de vidange
Bouton
réducteur
de pression
Raccord rapide
(sortie d’aire)
Pare-chocs en
caoutchouc
