6
Drehgriff
Schraube

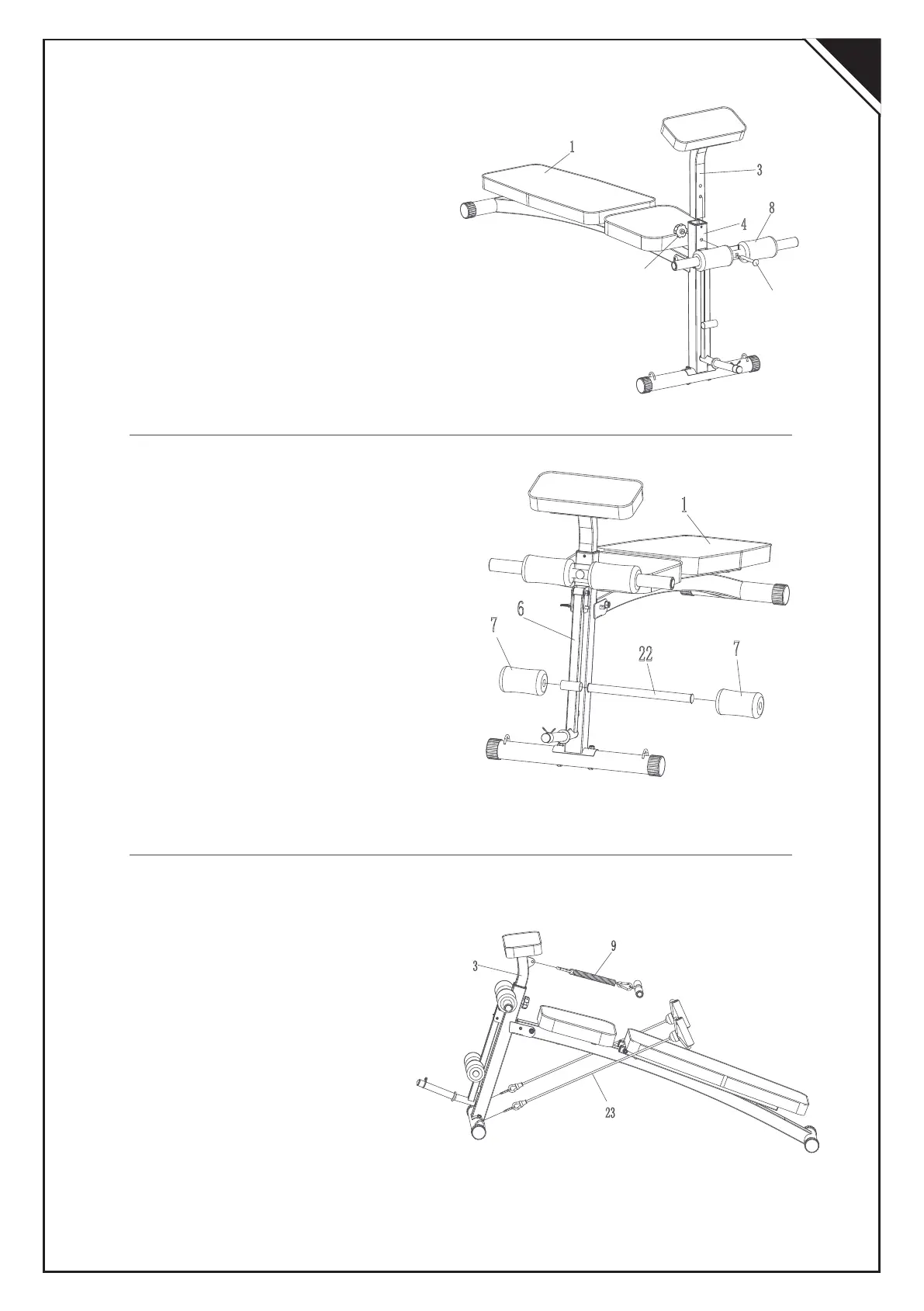

Procedimiento de montaje (6)
Introducir el tubo de esponja No. 22 en el
tubo de soporte exterior No. 6 e introducir
las protecciones de espuma en cada
extremo No. 7.
Procedimiento de montaje (7)
Cuelgue la hebilla del conjunto del manillar
No. 9 en el conector del tubo de soporte
No. 3 y finalmente, cuelgue los cordones
No. 23 en la tubería de la base como se
muestra. En este punto, el montaje está
completo.
Procedimiento de montaje (5)
Inserte el tubo conector del soporte No. 3
en el armazón principal No. 1 como se
muestra en la figura y afloje la tuerca de
botón en el tubo largo No. 8. Pase el tubo
conector de soporte frontal No. 4 y el tubo
conector de soporte No. 3 y conectar la
perilla y el tornillo.
ES
