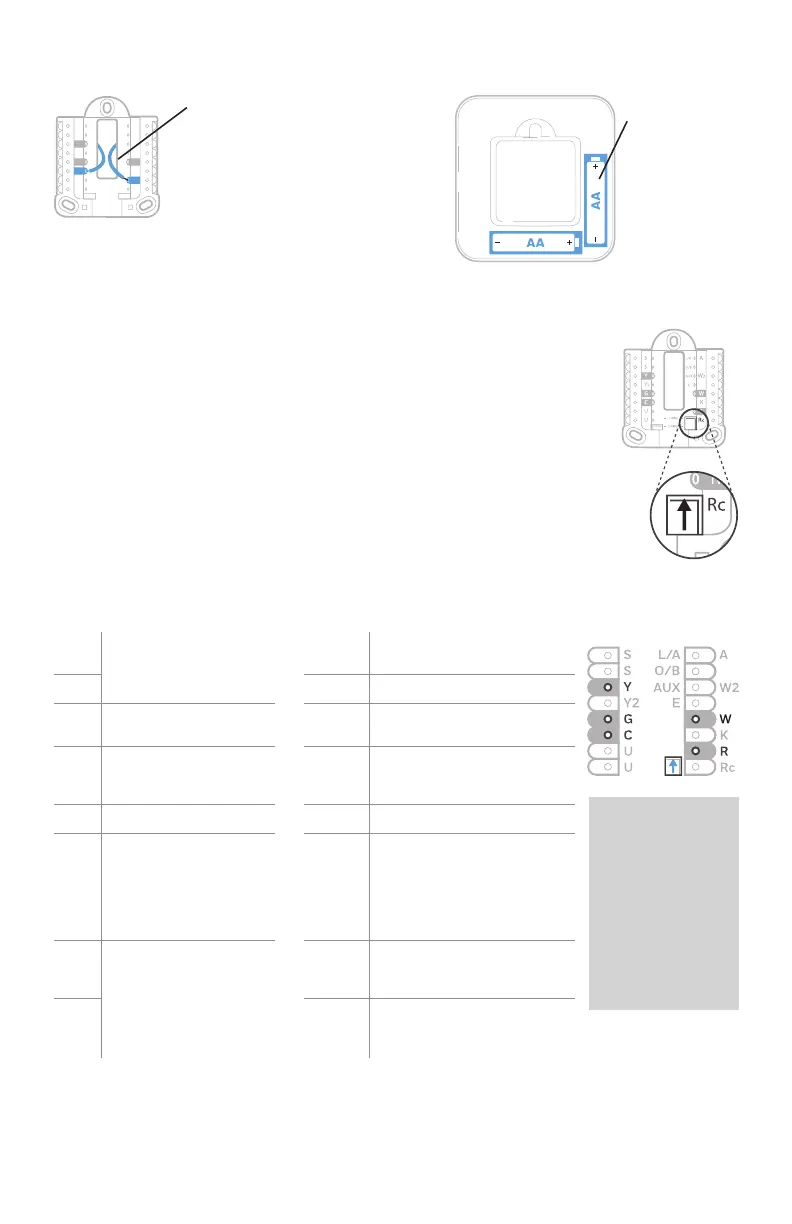

3
Options d’alimentation
Caractéristiques du terminal de câblage UWP
S
Ne peut être utilisé
pour le câblage du
thermostat T4.
L/A
- A
Ne peut être utilisé pour le
câblage du thermostat T4.
S
O/B Vanne de commutation
Y
Contacteur de
compresseur (étage 1)
AUX -
W2
Chauffage auxiliaire
(TH4210U seulement)
Y2
Ne peut être utilisé
pour le câblage du
thermostat T4.
E
Chauffage d’urgence
(TH4210U seulement)
G
Ventilateur W Chauffage (étage 1)
C
24 V c.a. commune.
Pour les systèmes à
deux transformateurs,
utiliser le fil commun
du transformateur de
refroidissement.
K
Brancher à K sur le module
économiseur de fils.**
U
Ne peut être utilisé
pour le câblage du
thermostat T4.
R
Alimentation 24 V c.a.
du transformateur de
chauffage*
U
Rc
Alimentation 24 V c.a.
du transformateur de
refroidissement*
Remarque : Les
bornes ne peuvent
pas toutes être
utilisées, selon le
type de système
qui est connecté.
Les bornes les
plus couramment
utilisées sont
ombrées.
* La borne peut être reliée à l’aide du curseur. Voir « Réglage des curseurs » ci-dessus.
** Le module économiseur de fils THP9045A est utilisé sur les systèmes de chauffage/refroidissement
lorsque vous n’avez que quatre fils sur le thermostat et qu’un cinquième fil est nécessaire comme
fil commun. Utilisez la borne K à la place des bornes Y et G sur les systèmes conventionnels ou à
thermopompe pour assurer le contrôle du ventilateur et du compresseur par un fil unique — le fil non
utilisé devient alors le fil commun. Voir les instructions du THP9045 pour plus d’informations.
Régler le curseur R.
• Utiliser le commutateur de liaison intégré
(curseur R) pour différencier entre un l’autre
système de transformateur.
• S’il n’y a qu’un seul fil R et s’il est connecté à
la borne R, Rc ou RH, régler le curseur sur la
position haute (1 fil).
• S’il y a un fil connecté à la borne R et un fil
connecté à la borne Rc, régler le curseur sur la
position basse (2 fils).
REMARQUE : Les curseurs des bornes U doivent
être laissés en position pour les modèles T4 Pro.
Réglages des curseurs
Curseur R/Rc
(cavalier
intégré)
Système de
montage
UWP
S
S
Y
2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
MCR36114
Insérer les fils R et C dans
les bornes désignées pour
l’alimentation principale en
courant alternatif (la borne
C est facultative si les piles
sont installées, mais elle
est recommandée). Retirer
les fils en appuyant sur les
languettes de la borne.
Insérer les piles
AA pour assurer
l’alimentation
principale ou de
secours.
