F
GB
Options Réf.
Options Part No.
Membrane deformable (J) 704964 Plastic operating panel (J) 704964
Protection (O) protège contre les déclenchements intempestifs et augmente l’indice de protection
de IP 43 à IP 55
704965
Hinged cover (O) to protect the detector for unintended activation and washers to increase
the protection rating from IP 43 up to IP 55
704965
Clé de rechange (10 pièces) 704966 Replacement key (10 pieces) 704966
Cadre de montage universel pour fixation au mur (132x 132 x 8 mm) 704967 Universal installation frame incl. cover (132x 132 x 8 mm) 704967
Boîtier pour montage en saillie, rouge similaire à RAL 3020 704980 Back box for surface mounting, red similar to RAL 3020 704980

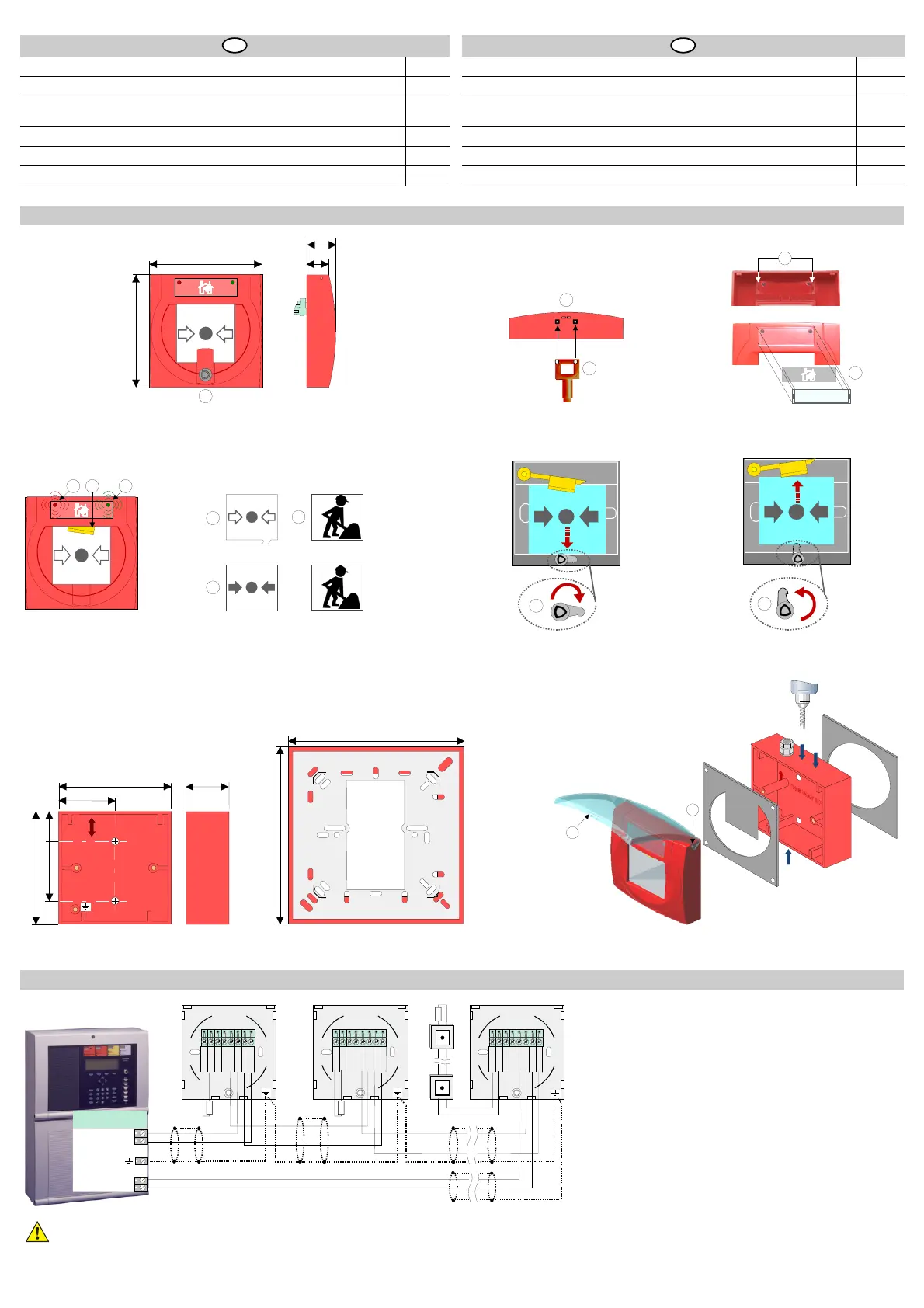

Montage / Mounting
15
21
88
88
A
ALARME INCENDIE
APPUYER ICI
en cas de nécessité
ESSER
C
B
D
E
Fig. 1: Dimensions in mm
Fig. 1: Dimensions in mm
Fig. 2: Ouverture du boîtier / Bande de garantie
Fig. 2: Open the housing / seal
Fig. 3: Inscriptions
Fig. 3: Identification label
F
G H
ALARME INCENDIE
APPUYER ICI
en cas de nécessité
ESSER
K
Vitre (Option)
Glass screen (Option)
Haut
Top
ou
or
L
Out of
Order
Außer
Betrieb
Etiquette de hors service
Paper inlay
J
Membrane déformable
Plastic operating panel
Haut
Top
ALARME INCENDIE
APPUYER ICI
en cas de nécessité
ESSER
Out of
Order
Außer
Betrieb
Derrière
Rear side
ou
or
M
N
Fig. 4: Indicateur d’alarme mécanique et LED, vitre, indicateur de hors service et membrane déformable
Fig. 4: Mechanical alarm indicator and LED, Glass screen, paper inlay and plastic operating panel
Fig. 5: Position de la clé pour le mode test /
Remplacement de la membrane déformable.
Fig. 5: Key lock position for test mode / operating panel
Fig. 6: Position de la clé pour le réarmement /
Remise en place de la membrane déformable.
Fig. 6: Key lock position for Reset / Replace operating panel
36
THIS WAY UP
50
88
88
44
18,5
132
132
O
P
1
2
3
4
Fig. 7: Boîtier pour montage en saillie (Réf. 704980)
Fig. 7: Back box for surface mounting (Part No. 704980)
Fig. 8: Cadre de montage universel pour fixation au mur (Réf. 704967)
Fig. 8: Universal installation frame incl. cover (Part No. 704967)
Fig. 9: Volet de protection avec les rondelles et exemple de montage pour les entrées de câble 1-4 (Réf. 704965)
Fig. 9: Hinged cover incl. washers and mounting example for cable entries 1-4 (Part No. 704965)
Raccordement / Wiring
10K
IN 1
OUT 2
C 3
C 4
5
6
7
8
10K
10K
Ringmodul
Loop Module
A+
A-
B+
B-
IN 1
OUT 2
C 3
C 4
5
6
7
8
IN 1
OUT 2
C 3
C 4
5
6
7
8
*1
*1
La sortie déclencheur conventionnelne peut être utilisée dans le cadre de la marque NF.
The external detector zone can’t be used for the NF regulation.
Respecter le couple de serrage (max. 0,4 Nm) des vis!
Observe permitted torque (max. 0.4 Nm) of the terminals!
Fig. 10: Raccordement sur le bus
Fig. 10: Wiring loop
