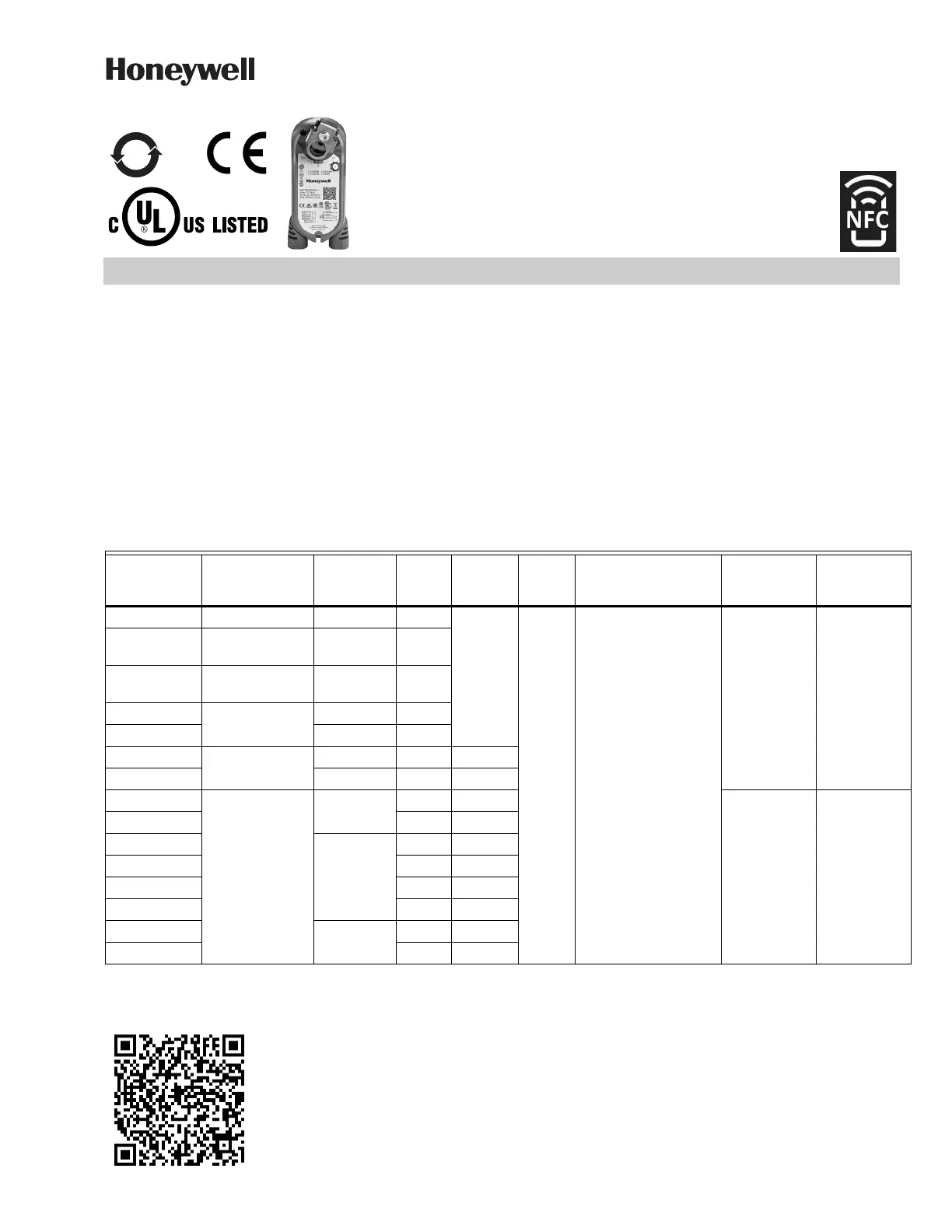

INSTRUCTIONS D’INSTALLATION
https://customer.honeywell.com/en-US/Pages/department.aspx?cat=HonECC%20Catalog&category=Commercial&catpath=1.1
Moteurs de registre à ressort de
rappel de série 3 Nm
MS7103, MS7503, MS3103
Les moteurs de registre a ressort de rappel MS7103,
MS7503, MS3103 sont utilisés dans des systèmes de
chauffage, ventilation et climatisation (HVAC). Ils peuvent
commander une grande variété de vannes quart de tour et
d’éléments de contrôle final qui requièrent une sécurité
intégrée par ressort de rappel.
Usages :
• Volets à régulation de débit montés directement sur
l’arbre d’entraînement ou à distance (avec la
quincaillerie d’accessoires).
• Vannes quart de tour, comme les clapets à bille, montées
directement sur l’arbre d’entraînement.
• Disponible avec câble sur tous les modèles.
• Mode d’essai rapide.
SPÉCIFICATIONS
Modèles :
Voir le Tableau 1.
Poids de l’appareil :
0,78 kg (1,7 lb)
Température ambiante en fonctionnement :
-40 à 65 °C (-40 à 150 °F)
Température d’entreposage et de transport :
-40 à 65 °C (-40 à 150 °F)
1
2 à 10 V CC
2
0(2) à 10 V CC, 10 à 0(2) V CC
Tableau 1. Modèles.
Numéro de
modèle
Description du
mode de commande
d’entrée/sortie
Interrupteurs
auxiliaires
SPST
Conduit
1/2 po
360°
Adaptateur
d’arbre Couple Tension d’alimentation
Actionnement/
maintien (VA) Actionnement (s)
MS7103A1021 Modulation (1) Non Oui
SCSA
3 N.m
(27 lb-pi)
Transformateur 24 V c.a.
±20% classe 2 à 50/60 Hz,
24 V c.c. +20%/-10 %
4/2 90
MS7103A2021
Modulation (1),
rétroaction
Non Oui
MS7103A2221
Modulation (1),
rétroaction
Oui Oui
MS7503A2021
Modulation (2),
flottant, rétroaction
Non Oui
MS7503A2221 Oui Oui
MS7103A2024
Modulation (1),
rétroaction
Non Non Étrier
MS7103A2224 Oui Non Étrier
MS3103J1023
BUS Sylk
Non
Oui Étrier
4.5/2 30-180
MS3103J1024 Non Étrier
MS3103J1221
Oui
Oui SCSA
MS3103J1222 Non SCSA
MS3103J1223 Oui Étrier
MS3103J1224 Non Étrier
MS3103J1021
Non
Oui SCSA
MS3103J1022 Non SCSA
