Courroie élastique: Quoi acheter
N’utiliser que des courroies HOOVER
MD
authentiques avec votre aspirateur. Au moment
d’acheter une nouvelle courroie, demander
une Courroie élastique HOOVER
MD
, numéro
de pièce No. 38528033.
4.21
C
D
4.22
4.19
4.20
A
B
COURROIE
La courroie, située sous la plaque au bas de
l’aspirateur, doit être vérifiée périodiquement.
Quand procéder au remplacement
Comment procéder au remplacement

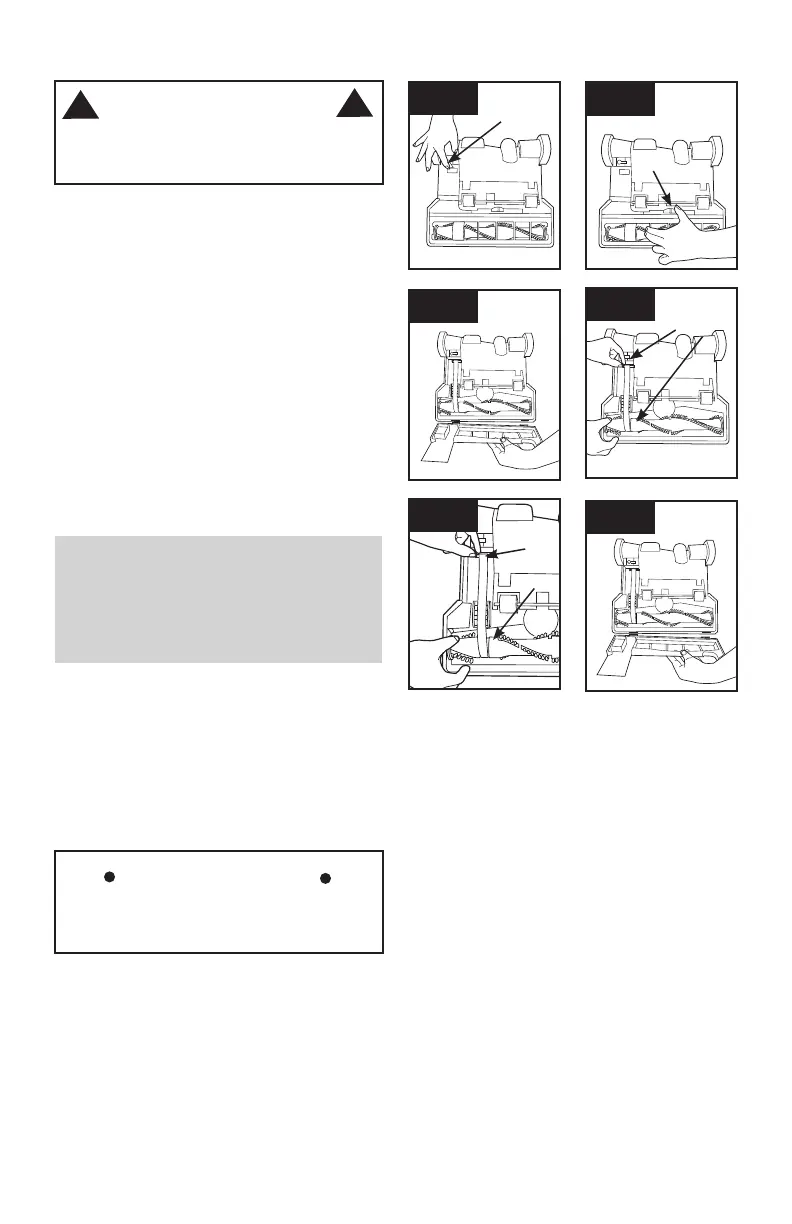

4.19 Tourner l’aspirateur à l’envers. Faire tourner la
languette rouge supérieure (A) dans le sens antiho-
raire.
4.20 Faire glisser la languette rouge inférieure (B)
jusqu’à la position de déverrouillage.
4.21 Soulever la plaque inférieure.
4.22 Retirer la courroie usée du rouleaubrosse (C)
puis de l’arbre du moteur (barre de métal) (D), et la
jeter.
Remplacer la courroie si elle est étirée, coupée ou
brisée. Pour vérifier la Courroie élastique, consulter
les Fig. 4.22 à 4.24.
Pour réduire les risques de blessures causées
par des pièces en mouvement, débrancher
l’appareil avant d’en effectuer l’entretien.
MISE EN GARDE
!
!
4.23 Placer vers l’extérieur le côté de la courroie
comportant des lettres, faire glisser la nouvelle
courroie sur l’arbre du moteur (tige de métal) (E),
puis la faire glisser autour de la partie du rouleau-
brosse sans poils (F).
Une fois la nouvelle courroie installée, tirer et faire
glisser le rouleaubrosse dans la buse en veillant à
ce que les extrémités du rouleaubrosse soient ori-
entées correctement.
Faire tourner le rouleaubrosse manuellement
pour vous assurer que la courroie n’est pas tor-
due.
4.24 Replacer la plaque inférieure, en alignant les
languettes le long du bord avant du protecteur de la
buse avec les encoches de la buse. Faire tourner
pour la remettre dans la bonne position. Faire
glisser la languette rouge inférieure jusqu’à la posi-
tion verrouillée, et faire tourner la languette rouge
supérieure dans le sens horaire.
