Husqvarna 128C User Manual

S p a n i s h --- 5 9
115373927 Rev. 5 5/15/12

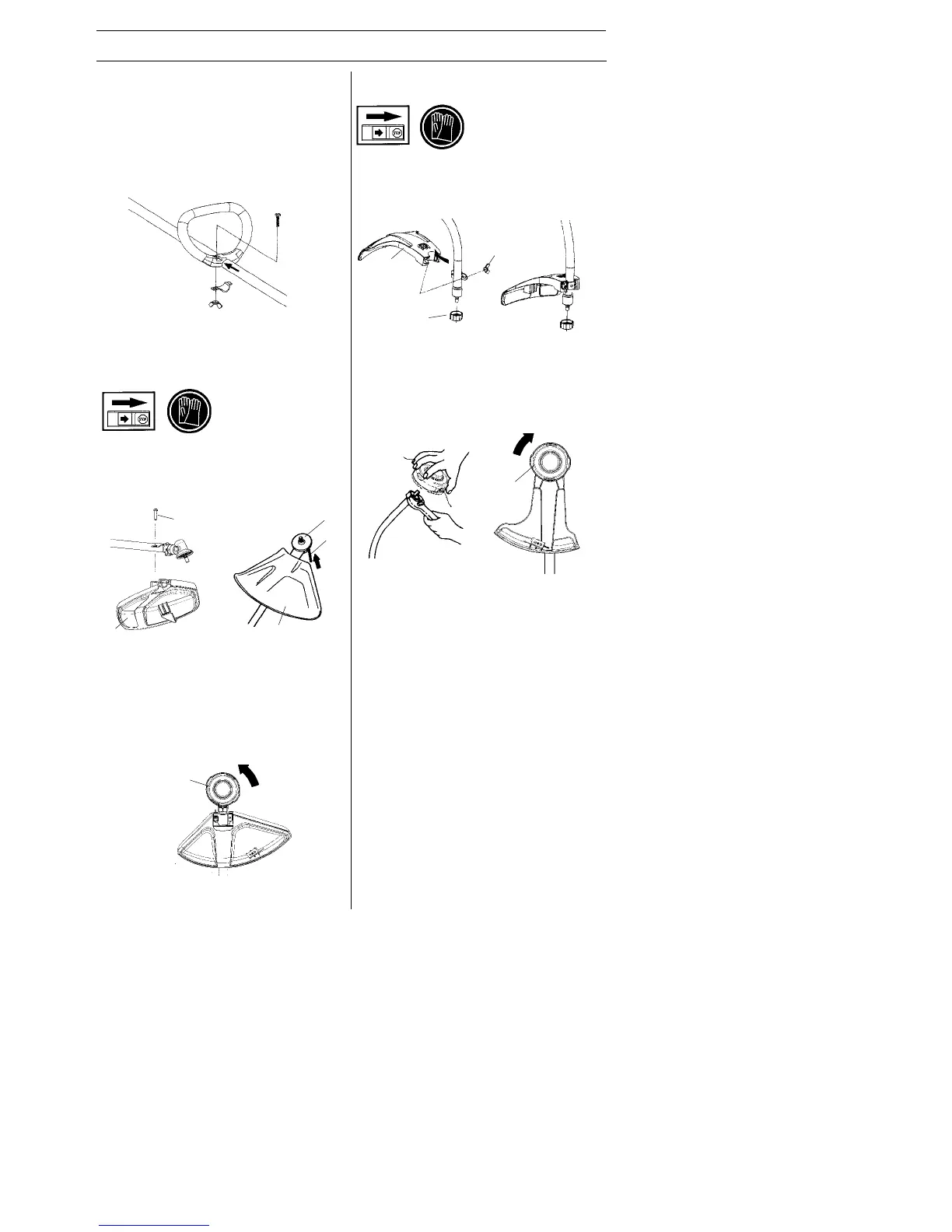

MONTAJE
Montajedelaprotectoryla
cabezal de corte (Mo delo 128L)
S Montar la protector de la recortadora (A)
para trabajar con el cabezal de corte.
La protección de la recortadora/protector
combinada se engancha en la sujeción
del eje y se fija con un tornillo (D).
N
O
TA:
A
segúrese de que el aparato esté
montada correctamente según lo demos-
trado en este manual.
Montaje de mango de tipo
cerrado
S Coloque el mango contra el eje. El man-
go se debe montar entre las dos flechas
en el eje.
S Monte el tornillo, la chapa de fijación y la
tuerca de mariposa como indica la figura.
S Apriete la tuerca de mariposa.
A
D
A
B
C
S Coloque la pieza de arrastre (B) en el eje
de salida.
S Gire el eje hasta que uno de los orificios
de la pieza de arrastre coincida con un
orificio de la caja de engranajes.
S Introduzca el llave hexagonal (C) en el
orificio para bloquear el eje.
S Enrosque el cabezal de corte (H) en el
sentido contrario al de rotación.
H
S El desmontaje se realiza en el orden in-
verso.
Montajedelaprotectoryla
cabezal de corte (Modelo 128C)
S Montar la protector de la recortadora (A)
para trabajar con el cabezal de corte.
La protección de la recortadora/protector
combinada se engancha en la sujeción del
eje y se fija con un tuerca mariposa (B).
A
C
B
S Coloque el protector de polvo (C) en el
eje. La tuerca debe quedar totalmente
rodeada por el protector de polvo.
S Para que el eje no gire, mantenga fijo el
protector de polvo con una llave.
S Enrosque el cabezal de corte (D) en el
eje.
S El desmontaje se realiza en el orden in-
verso.
D
