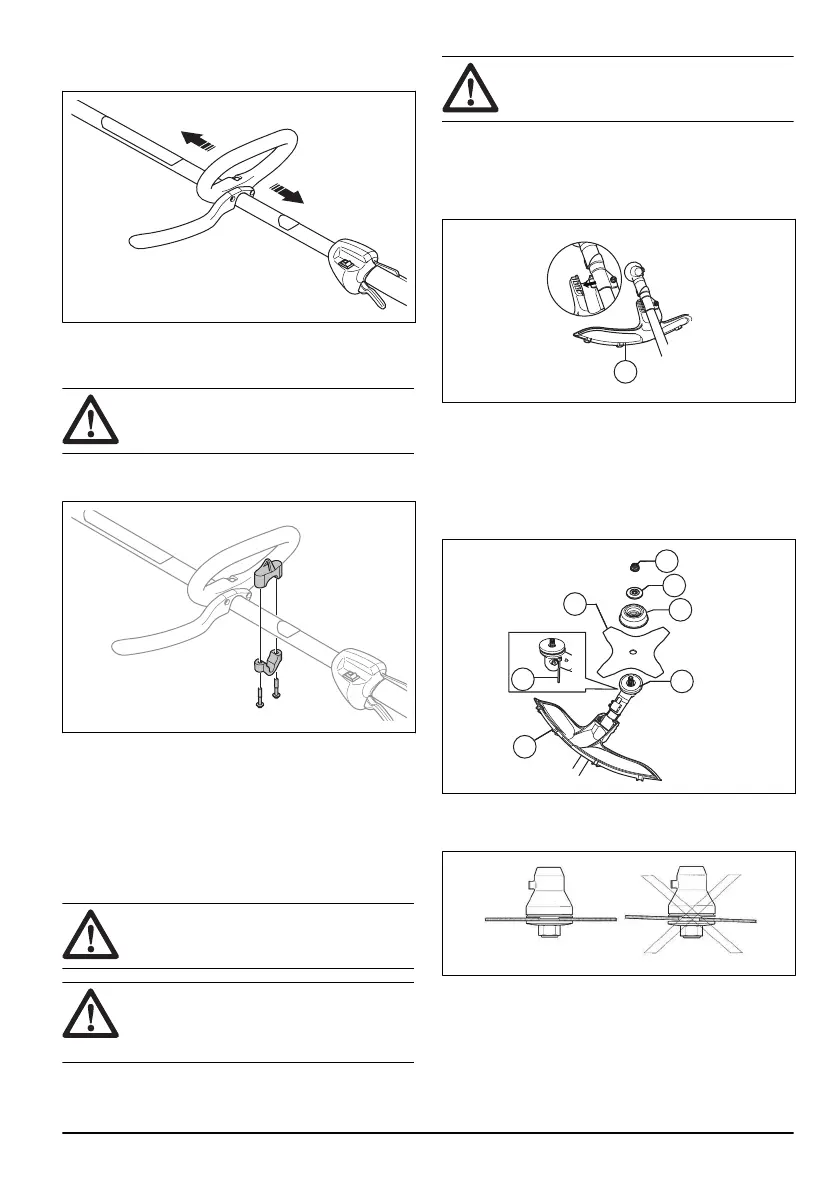

3. Ajuste el mango en J en una buena posición de
trabajo.
4. Apriete completamente la tuerca de mariposa.
Para instalar la abrazadera del arnés
ADVERTENCIA: El arnés debe estar fijado
de forma segura a la abrazadera del arnés
cuando utilice el producto.
1. Coloque las 2 mitades de la abrazadera del arnés en
el eje y alinee los orificios de los tornillos.
2. Instale los 2 tornillos.
3. Ajuste la abrazadera del arnés a la posición correcta
encima de la flecha.
4. Apriete completamente los 2 tornillos.
Para montar el equipo de corte
El equipo de corte incluye otro equipo de corte y una
protección para este equipo de corte.
ADVERTENCIA: Use guantes protectores.
ADVERTENCIA: Utilice siempre la
protección del equipo de corte recomendada
para el equipo de corte. Consulte
Accesorios en la página 50
.
ADVERTENCIA: Un equipo de corte mal
colocado puede provocar lesiones o incluso
la muerte.
Para instalar la protección del equipo de corte
y la hoja para hierba
1. Coloque la protección del equipo de corte (A) en el
eje y apriete el perno.
2. Gire el eje de salida hasta que uno de los orificios en
el disco de arrastre (B) se alinee con el orificio
correspondiente en la caja de engranajes.
3. Coloque el pasador de bloqueo (C) en el orificio para
bloquear el eje.
4. Coloque la hoja para hierba (D), la cazoleta de
apoyo (E) y la brida de apoyo (F) en el eje de salida.
5. Asegúrese de que el disco de arrastre y la brida de
apoyo se fijen correctamente en el centro del orificio
de la hoja para hierba.
6. Coloque la tuerca (G).
1570 - 001 - 14.10.2020
37
