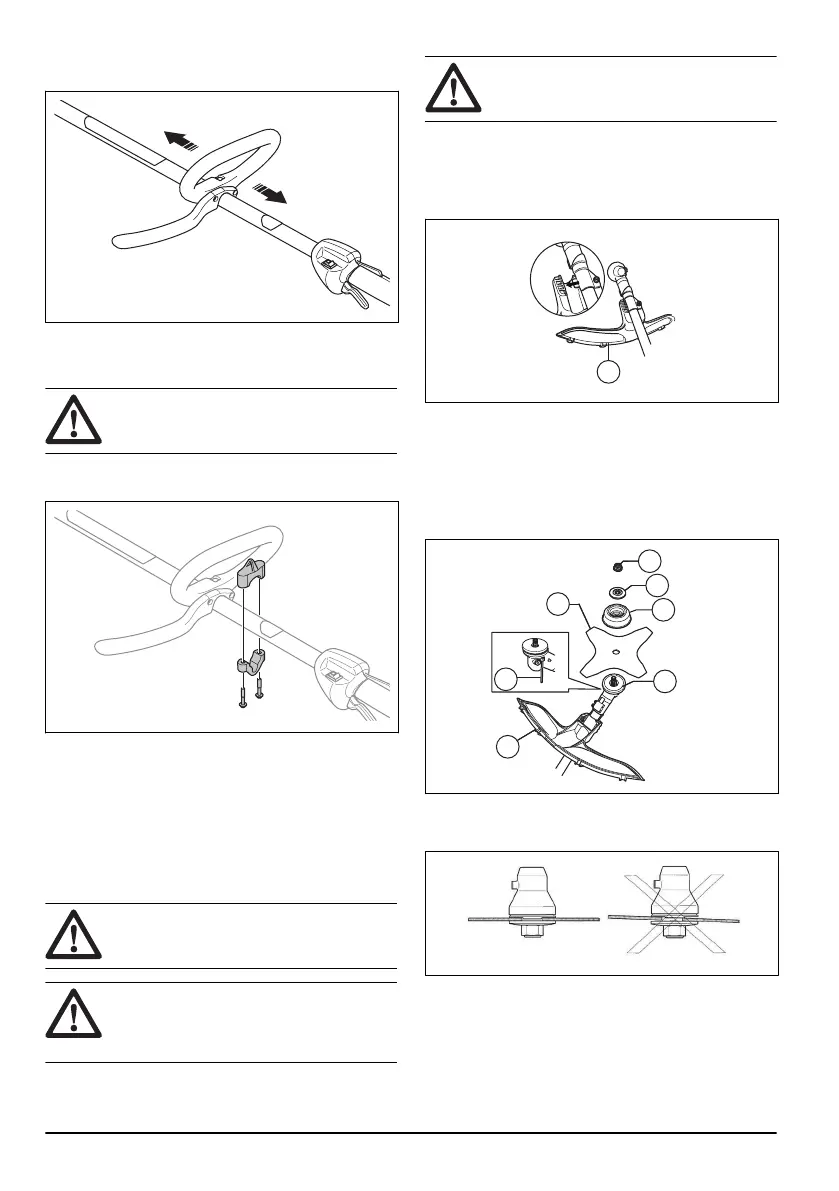

3. Régler la poignée en J pour que la position de travail
soit adéquate.
4. Serrer l’écrou à ailettes.
Installation de l’attache du harnais
AVERTISSEMENT: Le harnais doit être fixé
en toute sécurité à son attache lorsque vous
utilisez le produit.
1. Placer les 2 moitiés de l’attache du harnais sur
l'arbre et l’aligner avec les trous de vis.
2. Installer les 2 vis.
3. Régler l’attache du harnais à la position appropriée
au-dessus de la flèche.
4. Serrer à fond les 2 vis.
Pour assembler l’équipement de coupe
L’équipement de coupe comprend un outil de coupe et
un dispositif de protection de l’outil de coupe.
AVERTISSEMENT:
Porter des gants de
protection.
AVERTISSEMENT: Toujours utiliser le
dispositif de protection de l’outil de coupe
recommandé pour l’outil de coupe. Voir
Accessoires à la page 75
.
AVERTISSEMENT: Un outil de coupe mal
fixé peut entraîner des blessures voire la
mort.
Pour installer le dispositif de protection de
l'équipement de coupe et la lame à herbe.
1. Placer le dispositif de protection de l'équipement de
coupe (A) sur l’arbre et serrer le boulon.
2. Tourner l’arbre de sortie pour aligner l’un des trous
dans le disque d’entraînement (B) avec le trou
correspondant dans le carter d’engrenage.
3. Placer la goupille de blocage (C) dans le trou pour
bloquer l’arbre.
4. Placer la lame à herbe (D), le bol de garde au sol (E)
et la bride de support (F) sur l’arbre de sortie.
5. S’assurer que le disque d’entraînement et la bride de
support s’engagent correctement dans le trou situé
au centre de la lame à herbe.
6. Installer l’écrou (G).
62
1570 - 001 - 14.10.2020
