Komponenten auf der Systemplatine lokalisieren
Die Systemplatine oder Steuerplatine ist die Hauptschaltkarte Ihres Computers. Sie
stellt die grundlegenden Computerfunktionen bereit und unterstützt eine Vielzahl
von Einheiten, die bereits von IBM installiert wurden oder später von Ihnen instal-
liert werden können.

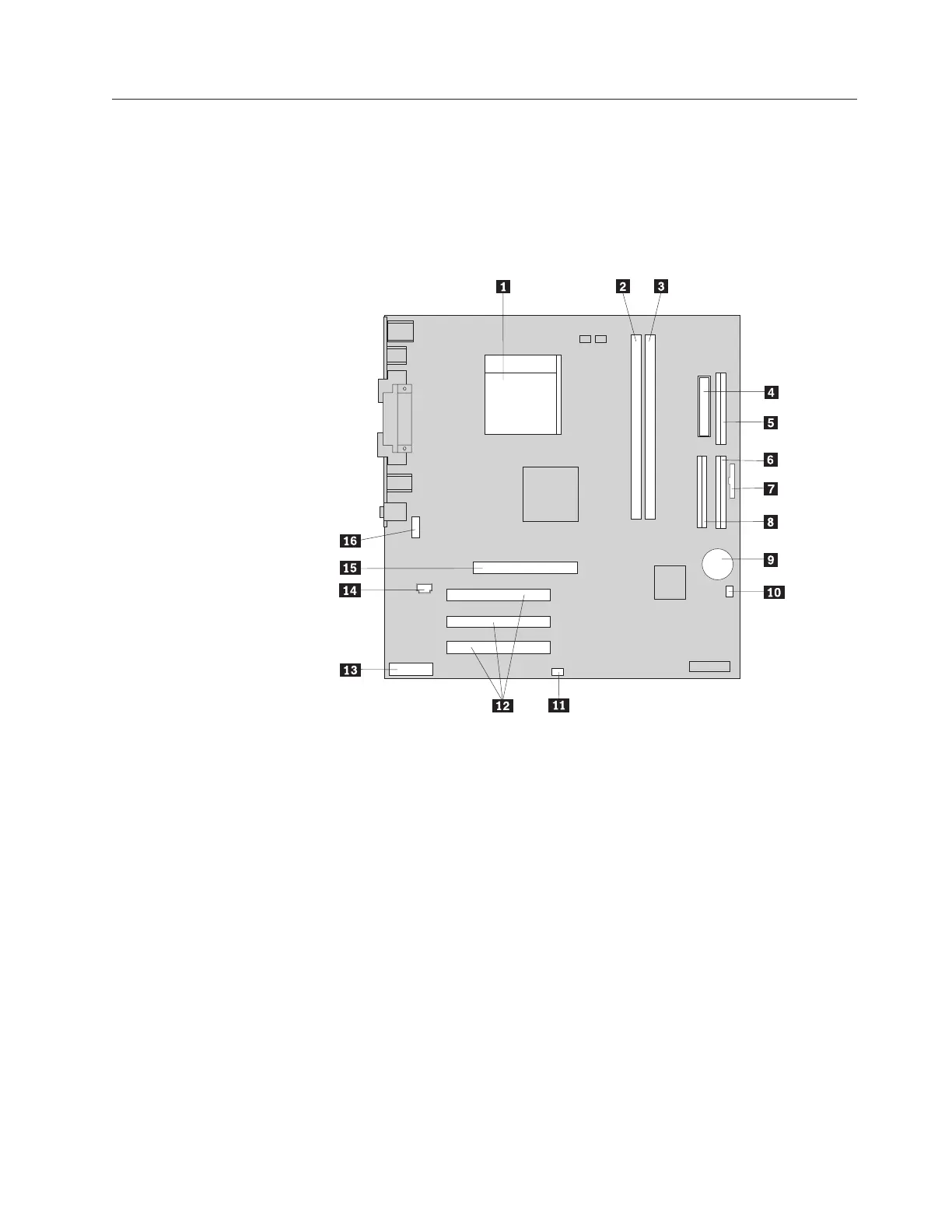

Die folgende Abbildung zeigt die Positionen der Komponenten auf der System-
platine.
«1¬ Mikroprozessor «9¬ Batterie
«2¬ DIMM-Anschluss 1 «10¬Brücke für CMOS
löschen/Wiederherstellung
«3¬ DIMM-Anschluss 2 «11¬Anschluss für SCSI-LED
«4¬ Netzteilanschluss «12¬PCI-Steckplätze
«5¬ Anschluss für Diskettenlaufwerk «13¬Audioanschluss an der Frontverkleidung
«6¬ Primärer IDE-Anschluss «14¬Audioanschluss für CD-ROM-Laufwerk
«7¬ Anschluss an der Frontverkleidung «15¬AGP-Steckplatz (einige Modelle)
«8¬ Sekundärer IDE-Anschluss «16¬Serieller Anschluss
Kapitel 3. Typen 8305, 8306, 8309 und 8313 41
