IBM THINKCENTRE 8141 Handboek Voor De Gebruiker

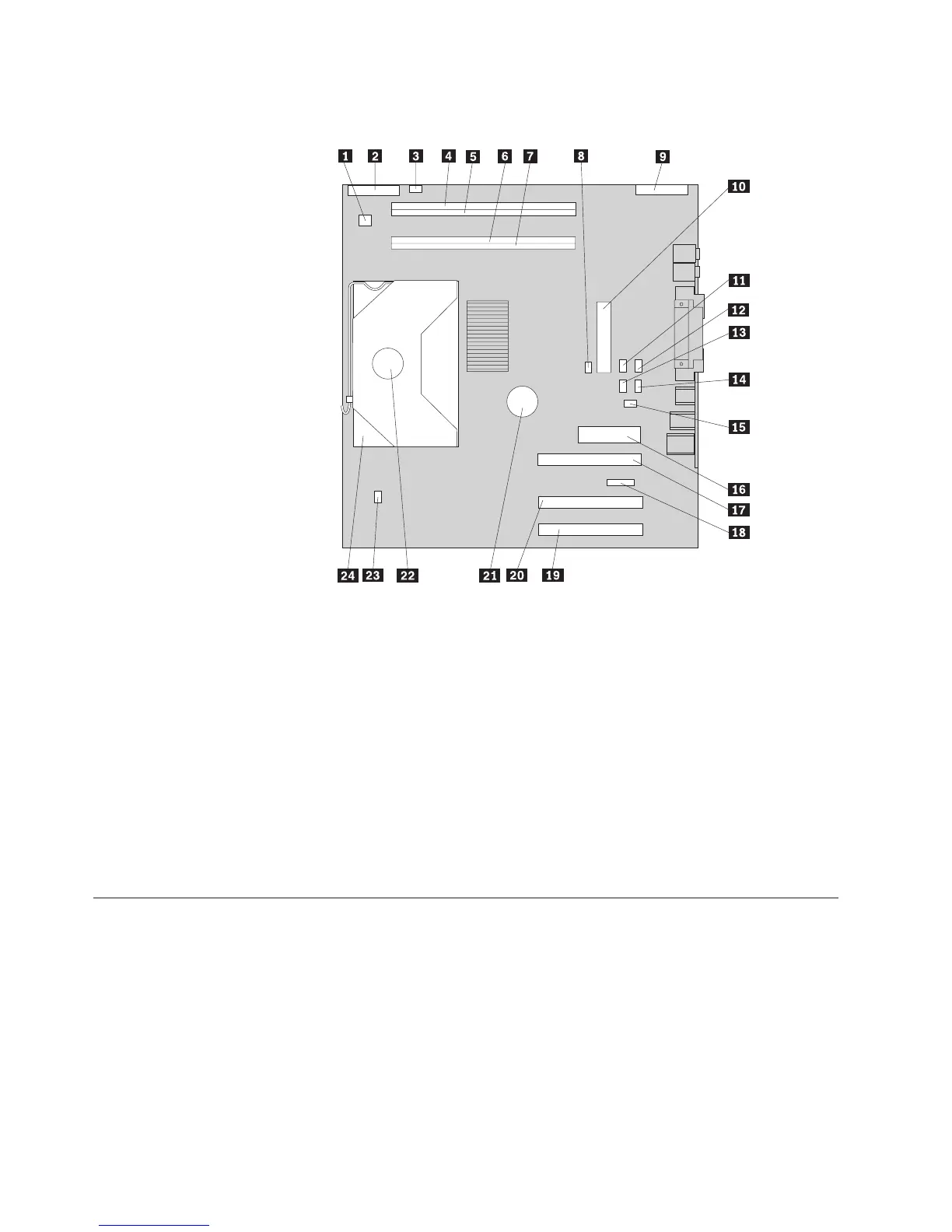

In de onderstaande afbeelding ziet u de plaats van de onderdelen op de systeem-
plaat.
1 12V voedingsaansluiting 13SATA 2-aansluiting
2 Aansluiting diskettestation 14SATA 1-aansluiting
3 Luidsprekeraansluiting 15Aansluiting voor aanwezigheids-
schakelaar
kap
4 DIMM-aansluiting 4 16Voedingsaansluiting
5 DIMM-aansluiting 3 17PCI Express (x16) sleuf voor grafische
kaart
6 DIMM-aansluiting 2 18PCI Express (x1) sleuf
7 DIMM-aansluiting 1 19 PCI-sleuf 2
8 Jumper voor Wissen CMOS/Herstel 20PCI-sleuf 1
9 Aansluiting voorpaneel 21Batterij
10PATA IDE-aansluiting 22Microprocessor
11SATA 4-aansluiting 23Aansluiting microprocessorventilator
12SATA 3-aansluiting 24Koelelement microprocessor
Geheugen installeren
De computer beschikt over vier aansluitingen waarin u DIMM’s (dual inline
memory modules) kunt plaatsen, waardoor u het systeemgeheugen kunt uitbreiden
tot maximaal 4 GB.
Het systeemgeheugen is verdeeld over twee kanalen (A en B). DIMM-aansluitingen
1 en 2 vormen kanaal A en DIMM-aansluitingen 3 en 4 vormen kanaal B. Als er in
beide kanalen DIMM’s aanwezig zijn, werkt de computer in de werkstand Dual
Channel.
12 Handboek voor de gebruiker
