Injecta ELITE PR User Manual

0000137061 Rev. 3.0
3

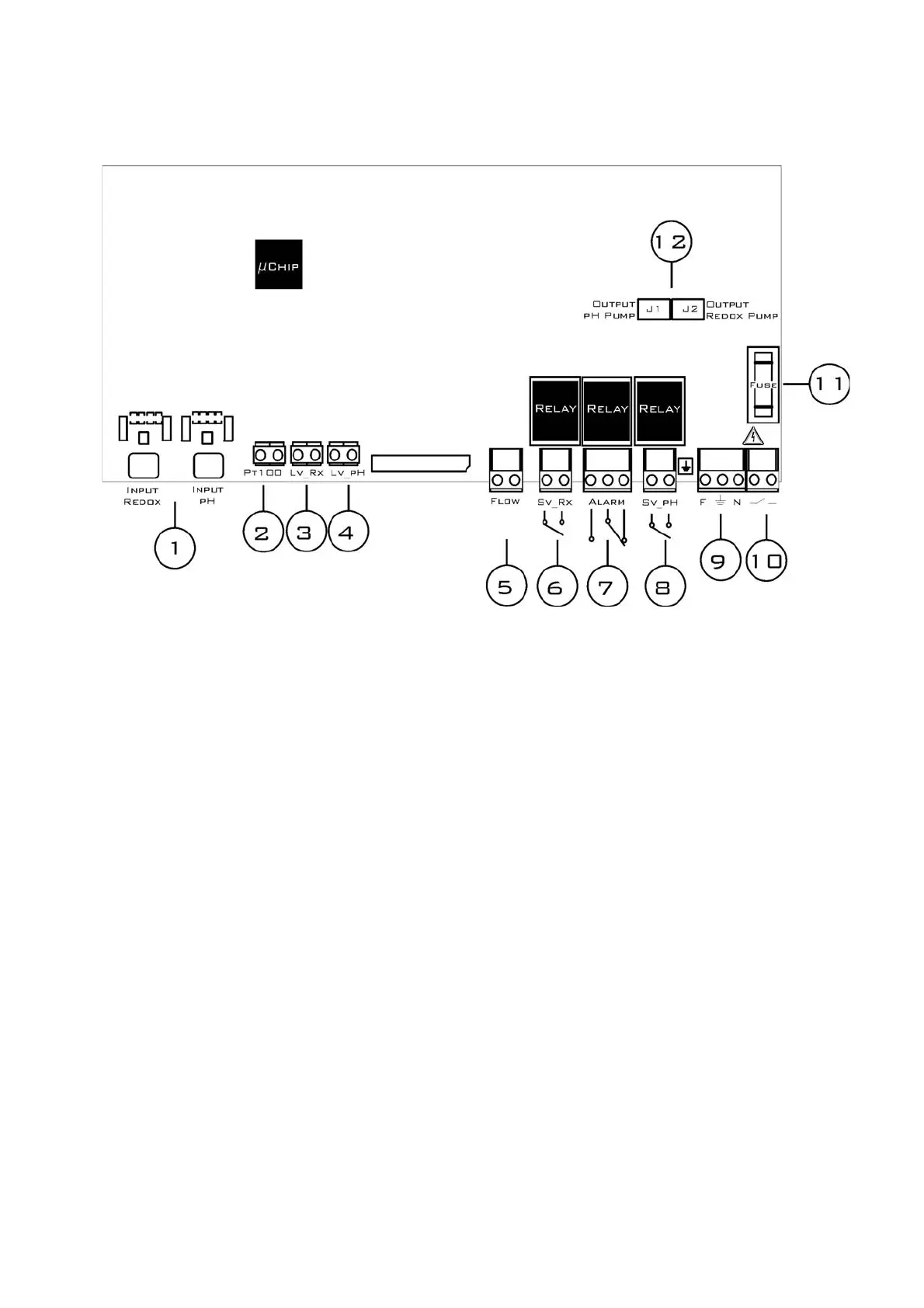

Main board
Wire Connection:
1) Ingresso sonda pH e Redox
2) Ingresso sonda Temperatura (PT100)
3) Ingresso sonda Livello Redox (Prodotto nella tanica)
4) Ingresso sonda Livello pH (Prodotto nella tanica)
5) Ingresso segnale Flusso (Flow Rate) [Segnale elettrico 230 Vac]
6) Uscita Relè per Elettrovalvola Redox (Contatto pulito, Relè 250 Vac 10 A)
7) Uscita Relè per Allarme (Contatto pulito, Relè 250 Vac 10 A)
8) Uscita Relè per Elettrovalvola pH (Contatto pulito, Relè 250 Vac 10 A)
9) Alimentazione sistema 230 Vac 50-60 Hz
10) Interruttore di alimentazione
11) Fusibile 500 mA ritardato
12) Uscita pompa pH (J1) e pompa Redox (J2)
