6
NS-39E480A13/NS-42E480A13/NS-46E481A13 Téléviseur DEL de 39, 42 et 46 po, 1080p de Insignia
www.insigniaproducts.com

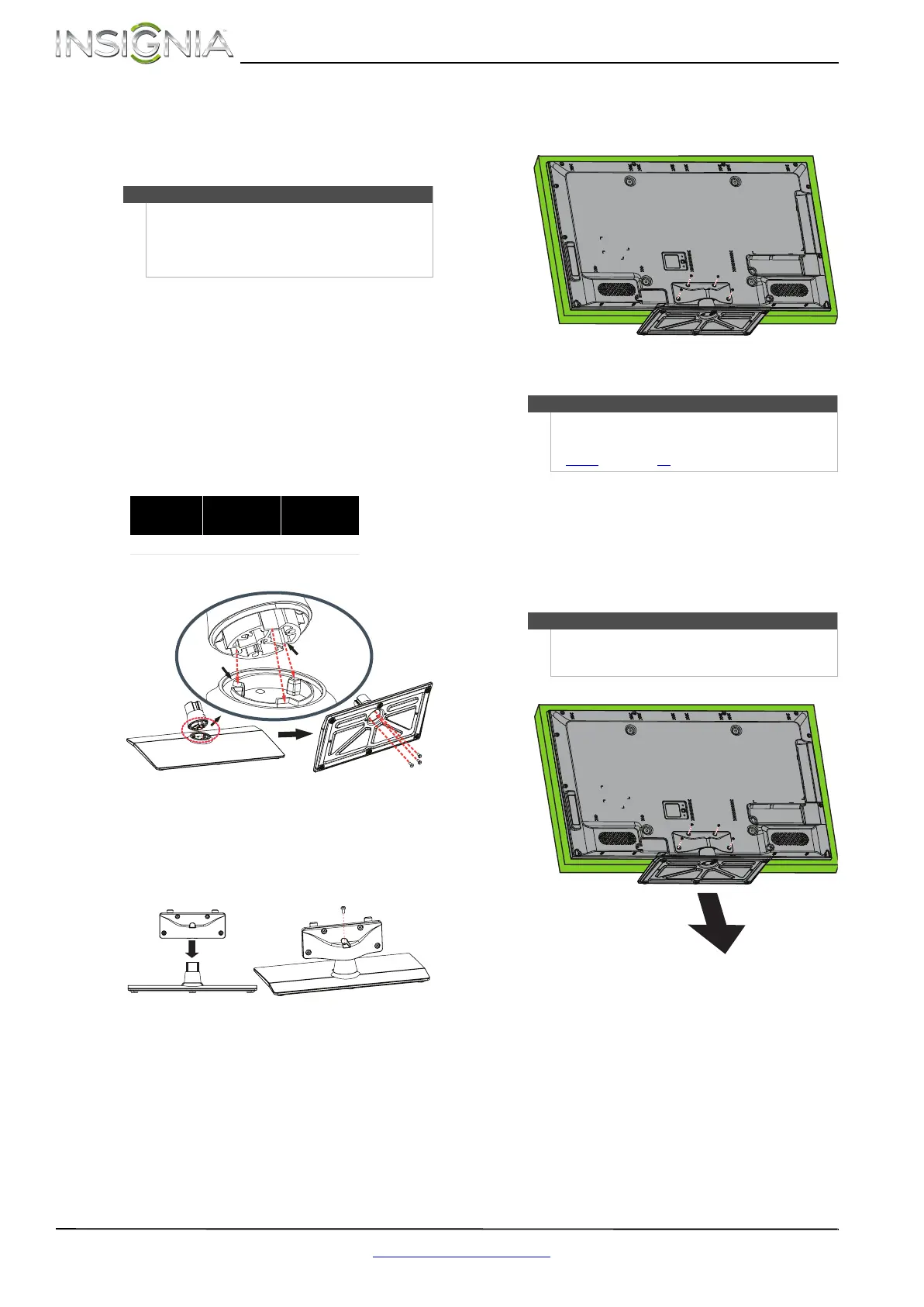

Installation du socle ou d'un
support de montage mural
Installation du socle
Pour installer le socle :
1 Placer délicatement l'écran du téléviseur sur une
surface propre et matelassée afin de protéger
l’écran des dégâts matériels et des rayures.
2 Aligner l’avant de l’axe du socle avec l’avant de
la base, puis l’insérer dans la base en s’assurant
que les cannelures de l’axe du socle sont alignés
avec les nervures de la base. Fixer l’axe du socle
à la base à l’aide des trois vis M5 x 12 mm
(fournies).
3 Aligner le couvercle du socle avec l’axe du socle,
puis le fixer à l’axe du socle à l’aide d’une vis M5
x 12 mm (fournie). Vérifier que la partie
inférieure du couvercle du socle est au ras du
dessus de l’axe du socle.
4 Fixer le couvercle du socle à l’écran du téléviseur
à l’aide de quatre vis M5 x 12 mm (fournies).
Installation d’un support de montage mural
Pour fixer le téléviseur à un support de montage
mural :
1 Placer délicatement l'écran du téléviseur sur une
surface propre et matelassée afin de protéger
l’écran des dégâts matériels et des rayures.
2 Retirer les quatre vis qui fixent le couvercle du
socle à l’écran, puis retirer le couvercle.
Remarques
• Ne pas installer le socle si le téléviseur doit être
fixé au mur à l’aide d’un support de montage
mural.
• Ranger le socle et les vis correspondantes pour
une utilisation éventuelle dans le futur.
Type de vis
Longueur de
la vis
Nombre de
vis
M5 12 mm 8
Nervure
Rainure
Face arrière
Axe du socle
Couvercle du socle
Avertissement
Un montage mural de ce téléviseur ne peut se faire
qu'avec un support de montage mural homologué
UL pour la charge ou le poids admissible. (Voir
« Divers
» à la page 55.)
Remarque
Si le socle et l'axe du socle sont fixés, il n'est pas
nécessaire de les retirer avant d'enlever le couvercle
du socle.
