16
NS-46E480A13A/NS-55E480A13A Téléviseur à DEL de 46/55 po, 1080p Insignia
www.insigniaproducts.com

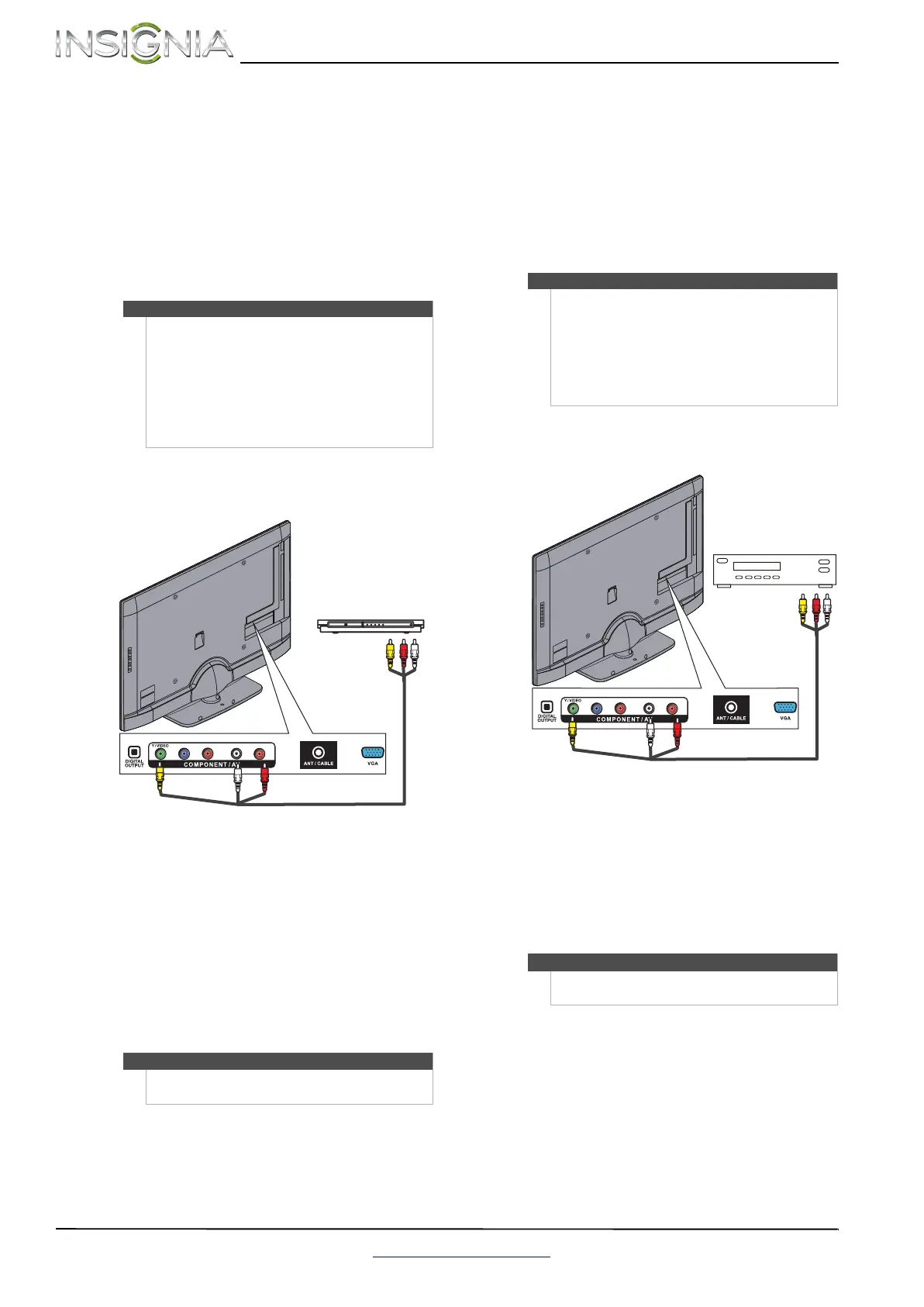

Connexion à la prise vidéo composite (bonne)
Pour connecter un lecteur DVD ou Blu-ray en
utilisant la vidéo composite :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le lecteur DVD
ou Blu-ray est éteint.
2 Connecter un câble AV (non fourni) aux prises
audio COMPONENT/AV Y/Video et aux prises
audio G et D (L et R ) au dos du téléviseur et aux
prises de sortie AV (AV OUT) du lecteur DVD ou
Blu-ray.
3 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, puis allumer le téléviseur.
4 Mettre le lecteur DVD ou Blu-ray en marche et le
régler sur le mode de sortie correct. Pour plus
d’informations, voir la documentation livrée
avec le lecteur.
5 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d’entrée (Input Source ).
6 Appuyer sur
S ou T pour sélectionner
Component ou AV (Composantes ou AV), puis
sur ENTER (Entrée).
Connexion d’un magnétoscope
Pour connecter un magnétoscope :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le
magnétoscope est éteint.
2 Connecter un câble AV (non inclus) aux prises
COMPONENT/AV Y/VIDEO et audio G et D
(L et R ) au dos du téléviseur et aux prises de
sortie AV (AV OUT) du magnétoscope.
3 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, puis allumer le téléviseur
et le magnétoscope.
4 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d’entrée (Input Source ).
5 Appuyer sur
S ou T pour sélectionner
Component ou AV (Composantes ou AV), puis
sur ENTER (Entrée).
6 Insérer une cassette vidéo dans le
magnétoscope, puis appuyer sur PLAY
(Lecture).
Remarque
•Les prises vidéo COMPONENT/AV Y/VIDEO, PB
et P
R (utilisées pour connecter un périphérique
à composantes) partagent les prises audio G et
D (L et R) avec la prise COMPONENT/AV
Y/VIDEO (utilisée pour connecter un
périphérique composite).
• Lorsque l’audio est connecté aux prises audio G
et D (L et R audio, la sortie audio est
analogique.
Remarques
Il est aussi possible d’appuyer sur VIDEO pour
sélectionner le lecteur DVD ou Blu-ray.
Y / VIDEO
P
B
P
R
L R
Lecteur DVD ou Blu-ray
Les câbles présentent souvent un codage couleur
correspondant aux prises.
Remarque : Le connecteur vidéo jaune du
câble AV se branche sur la prise
COMPONENT/AV Y/VIDEO verte.
Câble AV
Dos du téléviseur
Remarque
• Les prises vidéo COMPONENT/AV Y/VIDEO, PB
et P
R (utilisées pour connecter un périphérique
à composantes) partagent les prises audio G et
D (L et R) avec la prise COMPONENT/AV
Y/VIDEO (utilisée pour connecter un
périphérique composite).
• Lorsque l’audio est connecté aux prises audio G
et D (L et R), la sortie audio est analogique.
Remarque
Il est aussi possible d’appuyer sur VIDEO (Vidéo)
pour sélectionner le magnétoscope.
Y / VIDEO
P
B
P
R
L R
Magnétoscope
Les câbles présentent souvent un codage
couleur correspondant aux prises.
Remarque : Le connecteur vidéo jaune du
câble AV se branche sur la prise
COMPONENT/AV Y/VIDEO verte.
Câble AV
Dos du téléviseur
