P/N 146279999-2 (ML) • REV H • ISS 11MAR19 31 / 36

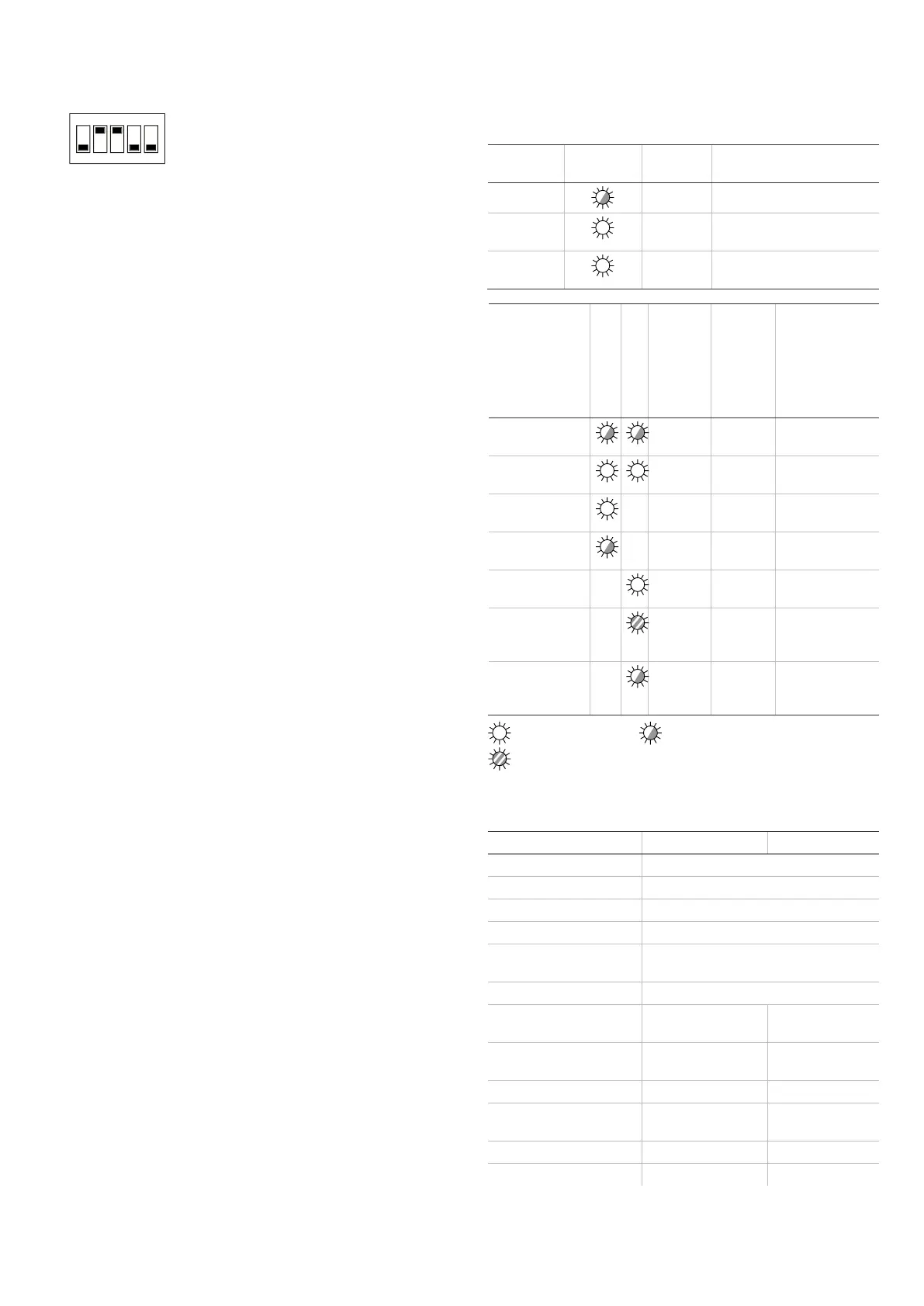

Configurações de DIP switches
Predefinição de fábrica:
SW 1: quando assinalar uma saída de AM (anti-máscara)
ou TF (falha técnica)
On (Ligado): assinala AM ou TF apenas quando o sistema se
encontra no modo Dia (predefinição de fábrica).
Off (Desligado): assinala sempre AM ou TF durante o modo
Dia e Noite.
SW 2: sensibilidade AM
On (Ligado): sensibilidade AM avançada. O detector assinala
a máscara de área AM (predefinição de fábrica).
Off (Desligado): sensibilidade AM padrão. O detector assinala
a área AM a aproximar-se.
SW 3: restabelecimento da saída AM/TF
On (Ligado): Reset Auto. Restabelece o estado de AM ou TF
40 segundos após um alarme PIR.
Off (Desligado): Reset autorizado. Restabelece o estado de
AM ou TF após um alarme PIR quando o sistema está no
modo Dia e Walk Test. O LED amarelo pisca rapidamente.
Quando o sistema se encontra no estado Noite, o LED
amarelo desliga-se e o sistema é restabelecido (predefinição
de fábrica).
Notas
• Para a configuração avançada (SW 2 ligado) a origem do
alarme AM deve ser eliminada antes de ser permitida
a reinicialização AM.
• Se o alarme AM não puder ser reinicializado através de
reinicialização automática ou autorizada, desligue e volte
a ligar a fonte de alimentação .
• Deve ser executado um walk test para assegurar que as
configurações do dispositivo são correctas para
a aplicação.
SW 4: assinalar a saída AM ou TF
On (Ligado): assinala AM nos relés de AM e de alarme.
Assinala TF apenas no relé de AM (EN 50131).
Off (Desligado): assinala AM e TF no relé de AM (predefinição
de fábrica).
SW 5: definição de LEDs
On (Ligado): activa sempre os dois LEDs no detector
(predefinição de fábrica).
Off (Desligado): coloca os dois LEDs sob o controlo da entrada
de Walk Test e Dia/Noite. Isto activa a função de memória do
detector.
Calibração AM
Durante o arranque, o circuito AM calibra-se em relação ao
ambiente. É importante assegurar que não são efectuadas
alterações ao ambiente dentro da distância de 1 m do detector
no espaço de 60 s após o arranque, caso contrário o detector
poderá ser vulnerável a alarmes AM falsos, os quais poderão
ser impossíveis de reinicializar.
Indicação LED
Automaticamente após 25 s
Aplicar a tensão correcta
Automaticamente
após 60 s
Aplicar a tensão
correcta
Após
o restabelecimen
to de AM
Realizar um walk
teste bem
sucedido
Continuamente ligado Intermitência normal (1 Hz)
Intermitência rápida (4 Hz)
* Depende da definição do DIP switch SW4.
Especificações
11 cortinas de espelho de alta densidade
Potência de entrada
Para instalações UL/cUL
9 a 15 VDC (12 V nominal)
10 a 15 VDC (12 V nominal)
Tempo de início do
detector
Corrente normal
Para instalações UL/cUL
Corrente máxima (LED
ligado)
