Grazie per aver acquistato JBL BassPro Micro. Per garantire il
massimo delle prestazioni, raccomandiamo vivamente di farlo
installare da un professionista qualificato - queste istruzioni
rappresentano una guida generale all'installazione, ma non illustrano
le tecniche di installazione specifiche per la vostra vettura. Se non si
possiedono gli strumenti necessari o l'esperienza necessaria, non
tentare di procedere all'installazione da soli; chiedere invece
informazioni sulle opzioni di installazione professionale ad un
rivenditore car audio autorizzato JBL.
INSTALLAZIONE
IMPORTANTE: Prima di iniziare l'installazione, scollegare il terminale
negativo (–) della batteria del veicolo.
• Quando si usano gli attrezzi, indossare sempre gli occhiali di
protezione.
•
Controllare che vi sia spazio libero su entrambi i lati della superficie di
montaggio prevista. Accertarsi che le viti o i cavi non forino le linee
dei freni, le linee del carburante o i cablaggi e che l'instradamento dei
cavi non interferisca con il funzionamento in sicurezza del veicolo.
• Durante la realizzazione delle connessioni elettriche, accertarsi
che siano salde e correttamente isolate.
• Nel caso in cui occorra sostituire un fusibile, accertarsi di usare
lo stesso tipo di fusibile e la corrente nominale dell'originale.
• Praticare i fori pilota nella superficie di montaggio.
• Fissare la base amplificatore del Bass Pro Micro alla superficie
di montaggio con le quattro viti incluse.
NOTA: Potreste trovare più comodo realizzare tutte le connessioni
all'amplificatore prima di montarlo in modo definitivo
SCELTA DELLA POSIZIONE DI MONTAGGIO
Scegliere un punto che non intralci il carico e lo scarico di merci, che
non interferisca con i sedili ribaltabili, che non impedisca di essere in
grado di aprire o chiudere il cofano del bagagliaio, e che non
interferisca con il funzionamento in sicurezza del veicolo.

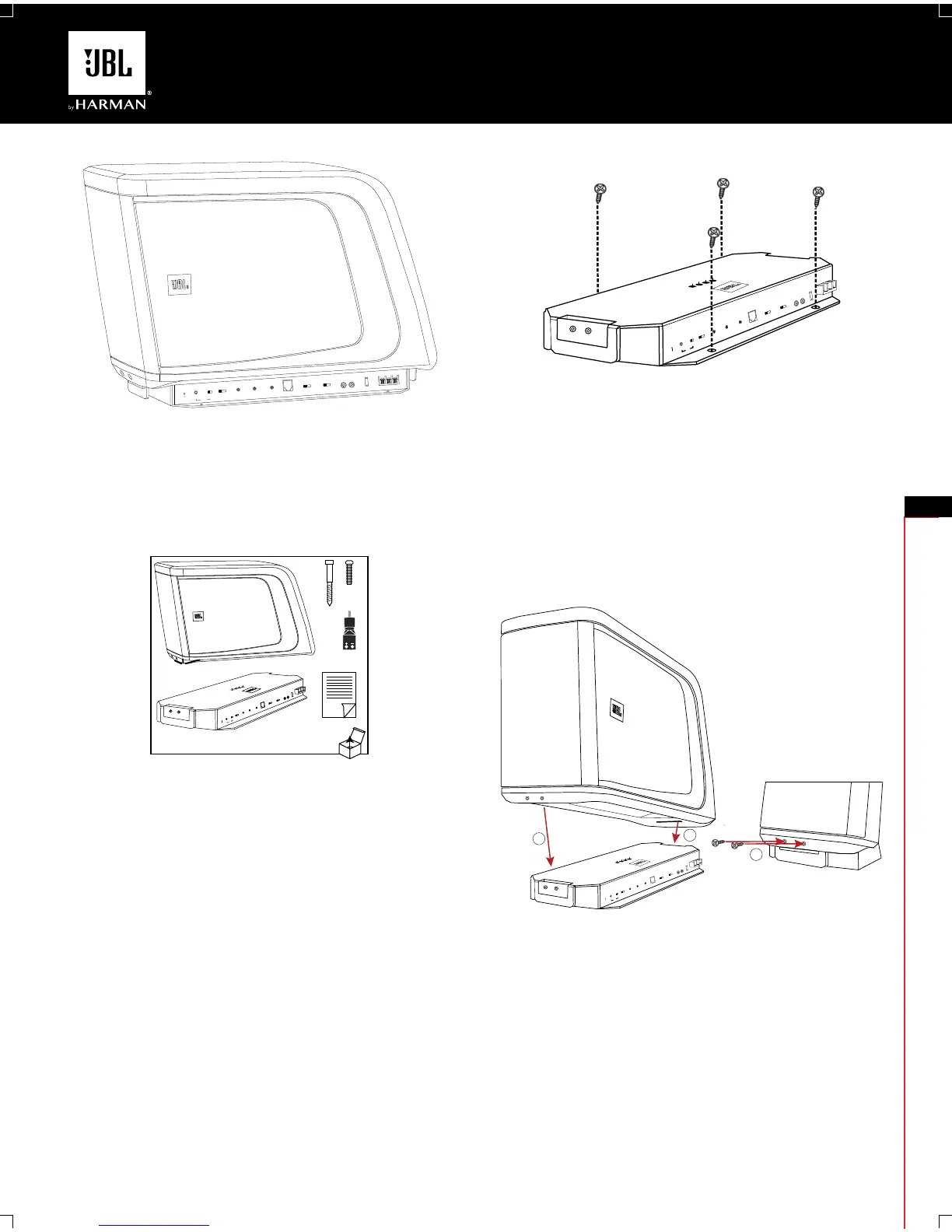

MONTAGGIO DEL BASSPRO MICRO
Una volta scelta una posizione di montaggio, fissare la base
amplificatore a sgancio rapido con le quattro viti incluse,
posizionandole nei fori presenti in ciascuno dei suoi quattro angoli.
Sarà più pratico montare la base senza il box del Bass Pro Micro
agganciato. Ricordarsi di verificare gli ingombri definitivi con il box
posizionato sulla base prima di completare il processo di montaggio.
Per collegare il BassPro Micro alla base amplificatore a sgancio
rapido:
1. Far scorrere la linguetta posteriore del BassPro Micro nella
fessura sul retro della base.
2. Abbassare il BassPro Micro sulla base.
3. Fissare il BassPro Micro inserendo le viti di blocco in dotazione
nei due fori sulla parte anteriore.
CABLAGGIO DEL BASSPRO MICRO
PER L'ALIMENTAZIONE: Collegare un'estremità di un cavo di
alimentazione con sezione di 10-gauge (non incluso) al terminale della
batteria + (positivo) del veicolo. Condurre l'altra estremità verso il
terminale + 12V della base amplificatore del BassPro Micro , quindi
stringere la vite di fermo per fissare. È inoltre necessario installare sul
cavo un porta-fusibile con un fusibile da 20A a non più di 18" dalla
batteria.
PER LA MESSA A TERRA:
Collegare un'estremità di un cavo di
messa a terra calibro 10-gauge al terminale GND della base
amplificatore del BassPro Micro, quindi stringere la vite di fermo per
fissare. Collegare l'altra estremità ad un punto in metallo solido sul telaio
del veicolo tramite un terminale ad anello. Utilizzare della carta vetrata
per rimuovere la vernice dalla superficie metallica in corrispondenza del
telaio. Usare una rondella di bloccaggio a stella
per fissare il cavo.
