Muito obrigado por adquirir o JBL BassPro Micro. Para garantir o
melhor desempenho, recomendamos que o produto seja instalado
por um profissional qualificado. Essas instruções apresentam
orientações gerais, mas não descrevem os métodos de instalação
específicos para o seu veículo. Se não possuir as ferramentas ou a
experiência necessária, não tente instalar o dispositivo sozinho.
Pergunte ao seu revendedor autorizado JBL sobre opções de
instalação profissionais.
INSTALAÇÃO
IMPORTANTE: Antes de começar a instalação, desconecte o
terminal negativo (–) da bateria do veículo.
• Use proteção para os olhos sempre que manusear
ferramentas.
• Verifique se o espaçamento é suficiente em ambos os lados da
superfície na qual o amplificador será montado. Nunca deixe
que os parafusos perfurem linhas de fluido de freio ou
combustível nem que os chicotes de fiação interfiram na
operação segura do veículo.
• Ao realizar conexões elétricas, verifique se estão seguras e
bem isoladas.
• Se precisar trocar o fusível, use sempre fusíveis do mesmo tipo
e com a mesma classificação de corrente que os originais.
• Faça orifícios-piloto na superfície de montagem.
• Fixe a base do amplificador BassPro Micro na superfície de
montagem usando os quatro parafusos de montagem
incluídos.
OBSERVAÇÃO: Pode ser mais conveniente fazer todas as conexões
do amplificador antes de instalá-lo em seu local definitivo.
ESCOLHENDO UM LOCAL DE MONTAGEM
Escolha um local que não obstrua a colocação ou retirada de
objetos, não interfira no reclinamento dos assentos, não impeça a
abertura ou fechamento da tampa da mala e não prejudique a
segurança do veículo.

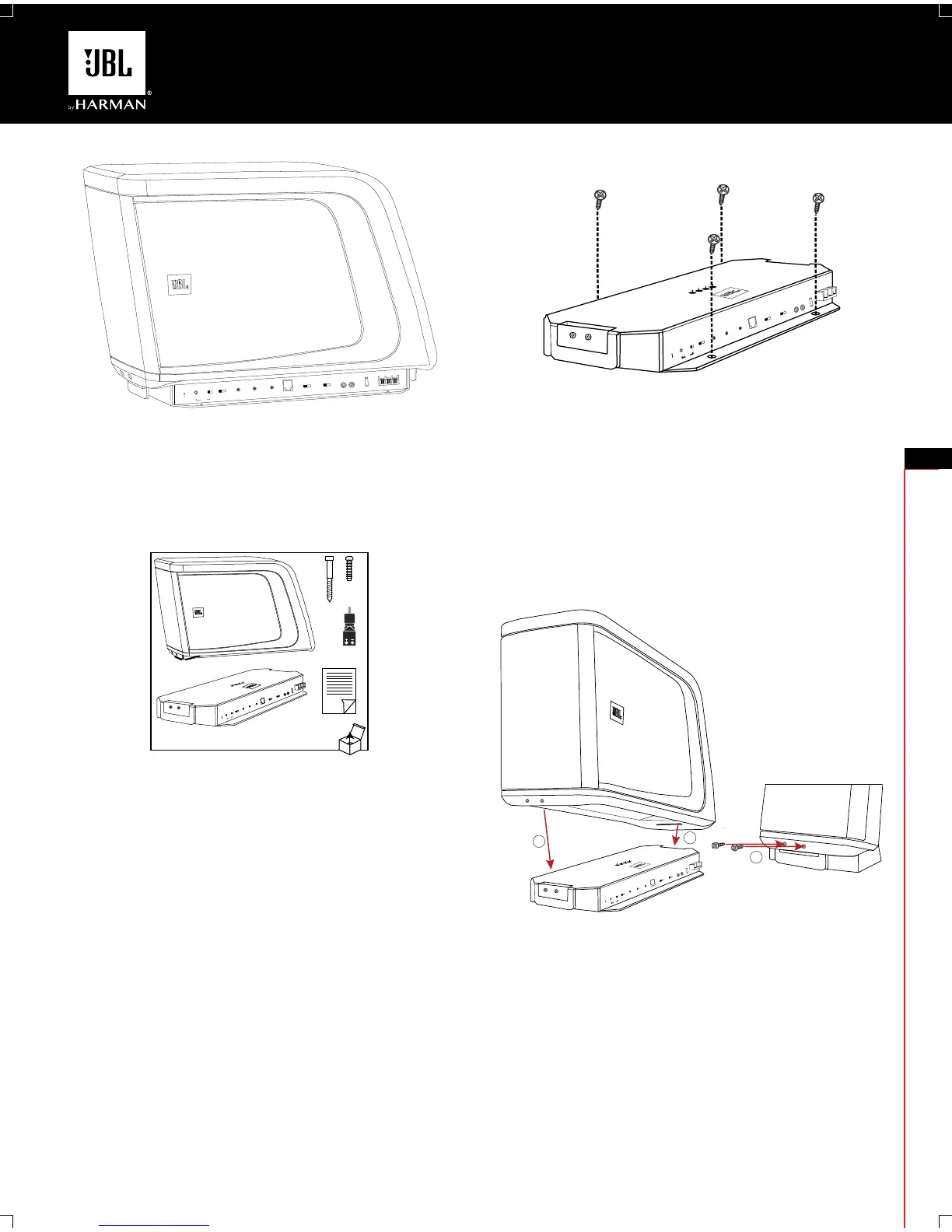

MONTAGEM DO BASSPRO MICRO
Depois de escolher um local para montagem, fixe a base do
amplificador usando os quatro parafusos incluídos nos rasgos
localizados nos quatro cantos. É mais conveniente montar a base
sem o gabinete BassPro Micro instalado. Antes de terminar o
processo de instalação, teste toda a instalação, incluindo o gabinete
do gabinete do alto-falante, para verificar se as posições escolhidas
são apropriadas.
Modo de conectar o BassPro Micro à base de encaixe do amplificador:
1. Deslize a guia traseira do BassPro Micro no encaixe na parte
traseira da base.
2. Coloque o BassPro Micro na base.
3. Fixe o BassPro Micro introduzindo os parafusos de montagem
(fornecidos com o produto) nos dois orifícios na parte frontal.
FIAÇÃO DO BASSPRO MICRO
ENERGIA: Conecte uma extremidade de um fio de alimentação 10
(não incluído) ao terminal positivo (+) da bateria do veículo. Deslize a
outra extremidade no terminal +12 V da base do amplificador
BassPro Micro e aperte o parafuso para fixá-la. Instale
obrigatoriamente um porta-fusíveis com um fusível de 20 A afastado
menos de 46 cm da bateria.
ATERRRAMENTO: Conecte uma extremidade de um fio bitola 10
ao terminal GND da base do amplificador BassPro Micro e aperte o
parafuso para fixá-la. Conecte a outra extremidade a um ponto de
metal sólido do chassi do veículo usando um terminal em anel.
Usando uma lixa, retire a tinta da superfície metálica no local do
chassi. Fixe o fio usando uma arruela em estrela.
BassPro Micro
BASS
PRO MI
CRO
PO
W
ER
PROTECT
LINK
Au
di
o
In
Ou
t
PHA
SE
0
˚
180
˚
Fl
at
+
9d
B
•
•
CROSSOV
ER
50Hz
12
0H
z
•
•
80Hz
•
GAIN
M
in
Max
•
•
RE
MOT
E
Lo
w
Hi1
I
N
P
U
T
LE
V
E
L
Hi2
Of
f
AUDIO
I
N
+12V
Aut
o
L
R
A
U
T
O
T
U
R
N
O
N
FUSE
15A
RE
M
GN
D
BASS
EQ
POWER
PR
OT
ECT
LINK
Audio
In
Out
PH
AS
E
0
˚
180
˚
Flat
+9dB
•
•
CR
OS
SOV
ER
50Hz
120Hz
•
•
80Hz
•
GA
IN
Min
Max
•
•
RE
MOT
E
Low
Hi1
IN
PUT
LE
VEL
Hi2
Of
f
AUDIO IN
+1
2V
Auto
L
R
AUTO TURN
ON
FUSE 15A
BASS
EQ
REM
GND
1
2
3
POWER
PR
OTE
CT
LINK
Audio
In
Out
PH
ASE
0
˚
180
˚
Flat
+9
dB
•
•
CR
OS
SOVER
50
Hz
120Hz
•
•
80
Hz
•
G
A
IN
Min
Max
•
•
RE
MOT
E
Lo
w
Hi
1
INPU
T
LEVEL
Hi
2
Of
f
AU
DIO IN
+1
2V
Auto
L
R
AUTO
TURN
ON
FU
SE 1
5A
BA
SS
EQ
REM
GN
D
x1
x1
x1
x2
BA
SSP
RO
M
ICR
O
PO
WER
PROTECT
LINK
Au
di
o
In
Out
PHASE
0
˚
180
˚
Flat
+9
dB
•
•
CROSSOVER
50Hz
12
0H
z
•
•
80Hz
•
GAIN
Min
Max
•
•
REMOTE
Low
Hi1
INPUT LEVEL
Hi2
Of
f
AUDIO IN
+1
2V
Auto
L
R
AU
TO TU
RN ON
FUSE 15A
BA
SS
EQ
REM
GND
x4
x2
PT
